T28499: Πίνακας συσκευής GIF-61

σκοπός

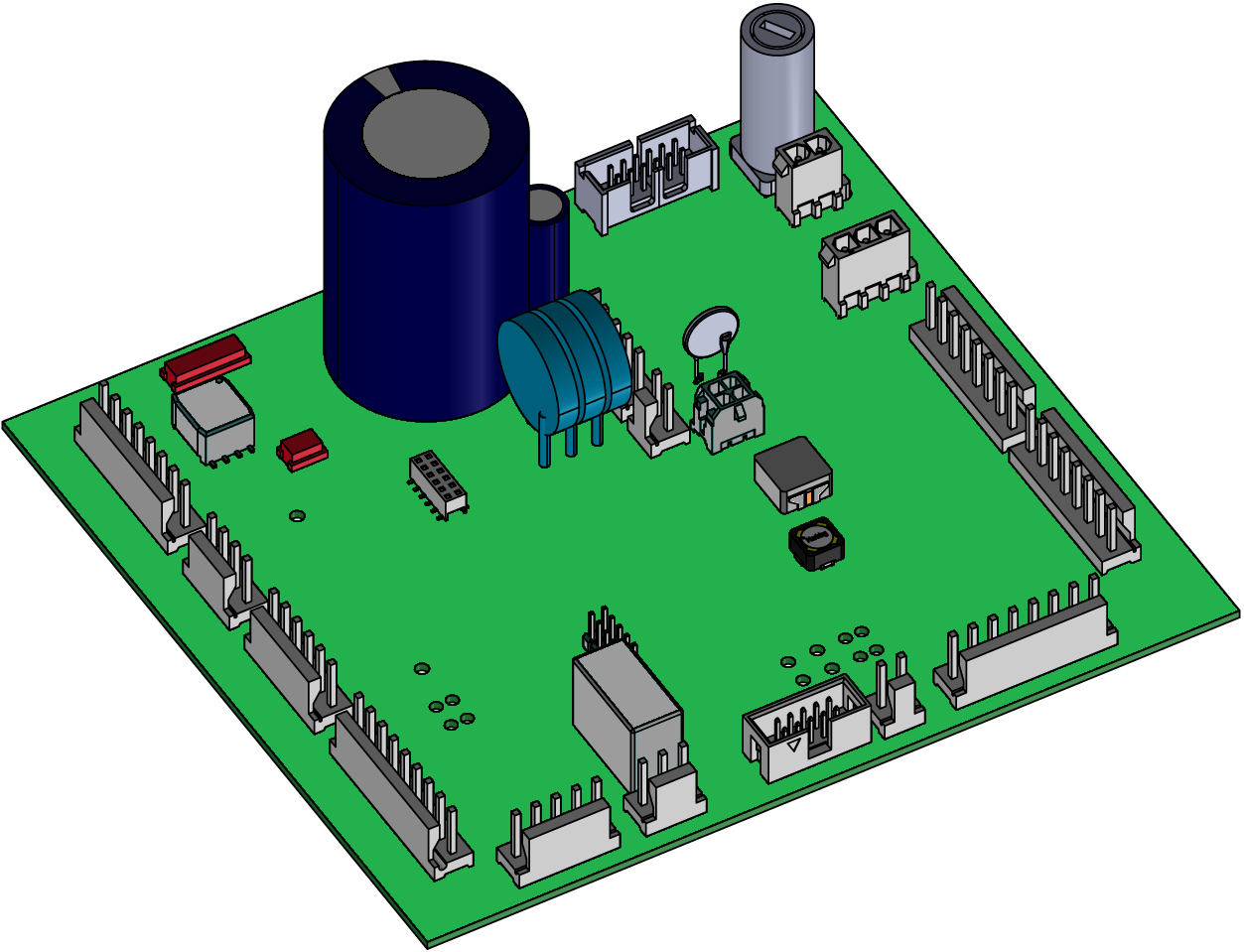

Αντικατάσταση της πλακέτας συσκευής GIF-61 (A 4)

προσόν

επαγγελματικό προσωπικό

Υλικό

Απαιτούμενο υλικό

• Κατσαβίδι Torx μεγέθους 20

Οδηγός βίντεο

Ακολουθήστε τον σύνδεσμο QR-code QR για να παρακολουθήσετε το βίντεο YouTube.

Συνέχεια

Ψύξτε / σβήστε

• Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
  • Η συσκευή κρυώνει μέχρι η θερμοκρασία να είναι χαμηλότερη από τη θερμοκρασία ψύξης. Στη συνέχεια, η συσκευή απενεργοποιείται.

• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.

Ανοιχτό μέτωπο

• Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.

Αντικαταστήστε το ανταλλακτικό

• Αφαιρέστε όλα τα βύσματα στην πλακέτα συσκευής GIF-61.

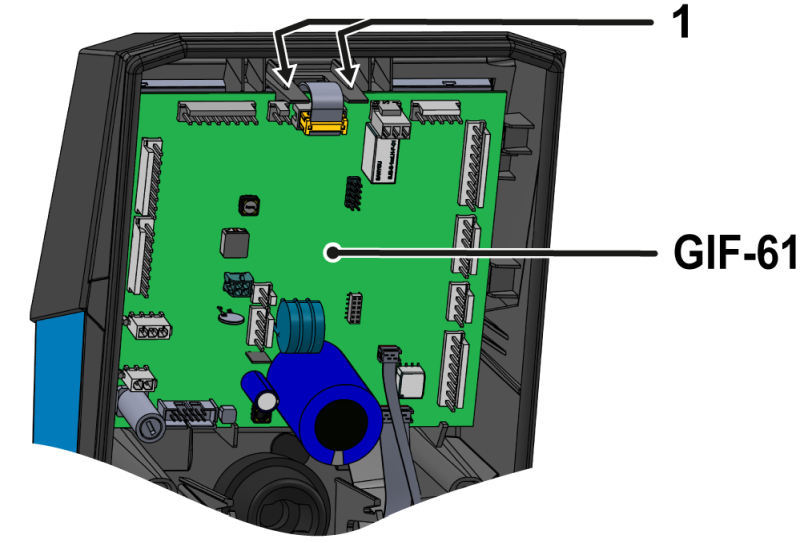

• Πιέστε τους ιμάντες στερέωσης της πλακέτας συσκευής GIF-61 (①) προς τα έξω.
  • Η πλακέτα κυκλώματος μπορεί τώρα να ανυψωθεί.
• Τοποθετήστε τη νέα πλακέτα συσκευής GIF-61 στις κατάλληλες εσοχές.
  • Ελέγξτε εάν οι ιμάντες στερέωσης είναι κλειδωμένοι στη θέση τους (①).
• Συνδέστε ξανά τους συνδέσμους στην πλακέτα συσκευής GIF-61.
  • Ελέγξτε ότι όλοι οι σύνδεσμοι είναι σωστά συνδεδεμένοι.

Κλείσιμο μπροστά

• Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

ενεργοποίηση της συσκευής

• Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).

  • Η συσκευή αυτόματα ενημέρωση λογισμικού, όπως απαιτείται.

ΣΗΜΕΊΩΣΗ!

Εάν η διαμόρφωση δεν είναι πλήρης, στην οθόνη εμφανίζεται το αντίστοιχο μήνυμα σφάλματος. Το μήνυμα σφάλματος μπορεί να αγνοηθεί επειδή όλα τα Δεδομένα και οι Παράμετροι επαναφέρονται στη συνέχεια από τη συσκευή.

Επαναφορά δεδομένων

• Πατήστε το κουμπί προφίλ στην βασική οθόνη.
• Επιλέξτε [Προφίλ χρήστη]
• Ορίστε παραμέτρους σε «διατροφή»
• Επιλέξτε [Υπηρεσία] > [Διαμόρφωση] > [Επαναφορά πλήρως]
  • Η πρόσβαση γίνεται μέσω του κωδικού "1.2. »
• Πατήστε το Σύμβολο επαναφοράς για να επαναφέρετε όλα τα Δεδομένα.

διαμόρφωση

• Επιλέξτε [Υπηρεσία] > [Διαμόρφωση].
  • Η πρόσβαση γίνεται μέσω του κωδικού "1.2. »
• Επαναδιαμορφώστε τη συσκευή. Κατά τη διαμόρφωση, ακολουθήστε τις πληροφορίες στην πινακίδα τύπου της συσκευής. Απαιτούνται οι ακόλουθες ρυθμίσεις παραμέτρων:
  • αριθμός συσκευής
  • Έτος κατασκευής
  • Θερμοκρασία
  • υδραυλικό σύστημα
  • μέγεθος κατασκευής συσκευής
  • τύπος θέρμανσης
  • τύπου αντλίας
  • τύπος ψύξης
  • Τάση γραμμής (U _N)

Βαθμονόμηση

Βαθμονόμηση μέτρησης πίεσης

• Βεβαιωθείτε ότι η συσκευή είναι χωρίς πίεση.
  • Το μανόμετρο στη συσκευή πρέπει να έχει ένδειξη 0.0 (±0.3) bar.
• Αφαιρέστε τις υδραυλικές συνδέσεις στις γραμμές Προώθηση και Επιστροφή.
• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος] ή [Πίεση εισόδου].
  • Η πίεση συστήματος πρέπει να δείχνει 0.0 (±0.1) bar.
• Εάν υπάρχει διακύμανση >0,1 bar, πρέπει να ελεγχθούν οι αισθητήρες πίεσης της συσκευής. Για μεγαλύτερα γραμμικά σφάλματα, πρέπει να διορθωθεί μια γενική διακύμανση (μετατόπιση) από τον αισθητήρα πίεσης.
  • [Υπηρεσία] > [Βαθμονόμηση] > [Πίεση] > [Αισθητήρας πίεσης 1 όφσετ] (Πίεση συστήματος) ή [Αισθητήρας πίεσης 2 όφσετ] (Πίεση συστήματος) ή [Αισθητήρας πίεσης 2 όφσετ] (Πίεση εισόδου).

Ελέγξτε τη μέτρηση της πίεσης

• Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος] ή [Πίεση εισόδου]
  • Η πίεση συστήματος πρέπει να δείχνει 0.0 (±0.1) bar. Εάν όχι, επαναλάβετε τη βαθμονόμηση του αισθητήρα πίεσης.

Βαθμονόμηση μέτρησης ροής

• Τοποθετήστε την υδραυλική γραμμή με βαλβίδα διακοπής (π.χ. ελεγκτής HB-TP180 HB-TP180) μεταξύ των συνδέσεων Προώθηση και Επαναφορά.
• Λειτουργήστε τη συσκευή σε κανονική λειτουργία στους 40°C για τουλάχιστον 10 λεπτά.
• Επιλέξτε [Υπηρεσία] > [Βαθμονόμηση] > [Ροή] > [Μετατόπιση ροής (εσωτερική)]
  • Ορίστε παραμέτρους σε 5 l/min.
• Κλείστε τη βαλβίδα διακοπής μεταξύ της Προώθησης και της επιστροφής και περιμένετε 1 λεπτό.
• Διαβάστε τον τρέχοντα ρυθμό ροής.
• Ορίστε τις παραμέτρους [μετατόπιση ροής (εσωτερική)] σύμφωνα με τον ακόλουθο υπολογισμό:
  • Νέα μετατόπιση = 5 L/min - «ροή ρεύματος» [ροή].
• Ανοίξτε ξανά τη βαλβίδα διακοπής.

Έλεγχος μέτρησης ροής

• Λειτουργήστε τη συσκευή σε κανονική λειτουργία στους 40°C για τουλάχιστον 10 λεπτά
• Κλείστε τη βαλβίδα διακοπής μεταξύ της Προώθησης και της Επαναφορά
  • Ο ρυθμός ροής μειώνεται στα 0 l/min και το μήνυμα συναγερμού «Μηδέν ροής» καθυστερεί.
• Αναγνωρίστε Αναγνωρίστε τον συναγερμό και ανοίξτε τη βαλβίδα διακοπής.

Ελέγξτε τη λειτουργία

• ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.
  • Ελέγξτε τις λειτουργίες της συσκευής (κανόνες για την επιθυμητή τιμή στόχου).
• Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
  • Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
• Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
