σκοπός

Μετασκευή πρόσθετου εξοπλισμού ZE

προσόν

επαγγελματικό προσωπικό

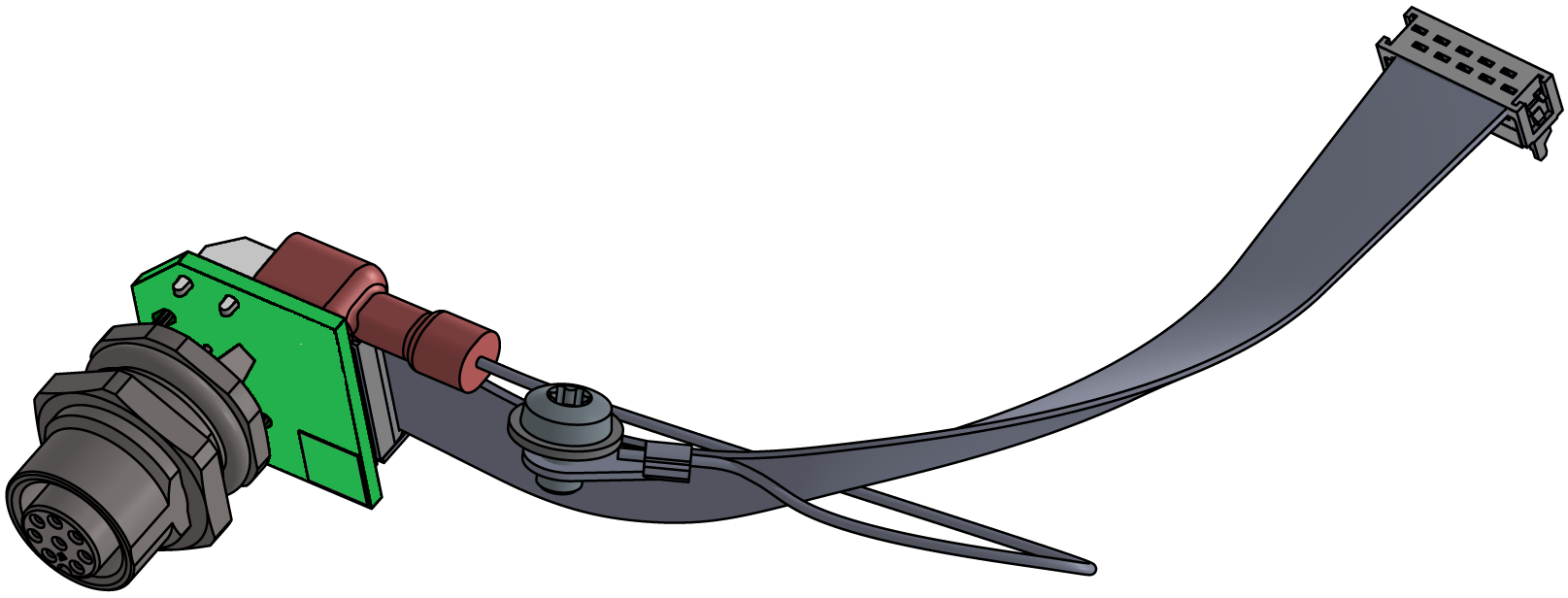

Υλικό

Θέση.ΟνοματεπώνυμοΑντικειμένωνΤ29214
01

Πλατίνα ZE-61

Τ285781
02

Καλώδιο κορδελλών 10-pol.

Τ288451
03

σύρμα GNYE

L07081
04δίσκος σύσφιξηςΤ14219-41
05

βίδα M4x6

Β30616151
06

Στέκερ M12, 8-pol.

Τ263211
07Πινακίδα τύπουΤ192773

Απαιτούμενο υλικό

  • Κατσαβίδι Torx μεγέθους 20
  • Κλειδί δαχτυλιδιού, μέγεθος 18

Συνέχεια

ΠΡΟΣΟΧΗ!

Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.

Ψύξτε / σβήστε

  • Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας ().
    • Η συσκευή κρυώνει μέχρι η θερμοκρασία να είναι χαμηλότερη από τη θερμοκρασία ψύξης. Στη συνέχεια, η συσκευή απενεργοποιείται.

  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.

Ανοιχτό μέτωπο

  • Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.

Μετασκευή

  • Αφαιρέστε το τυφλό βύσμα από το κατάλληλο εξάρτημα στον πρόσθετο εξοπλισμό. Αυτό δεν απαιτείται πλέον.

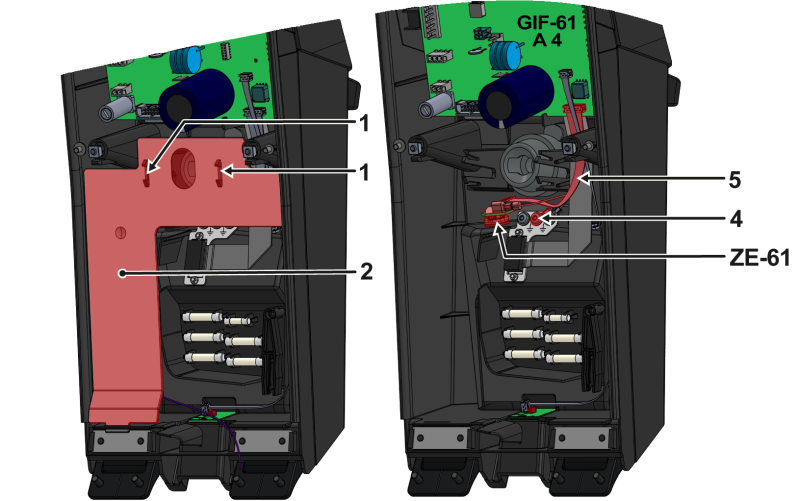

  • Πιέστε τους ιμάντες στερέωσης (①) μεταξύ τους και αφαιρέστε το κάλυμμα του καλωδίου (②).
  • Περάστε την πλακέτα (ZE-61, T28578) από την εσωτερική πλευρά του μπροστινού μέρους μέσω του ανοίγματος «ZE» και ασφαλίστε την από έξω με το εξαγωνικό παξιμάδι.
    • Αφαιρέστε πρώτα το εξαγωνικό παξιμάδι από το συνδετήρα της πλακέτας ZE-61.
  • Συνδέστε τη σύνδεση γείωσης (L0708) με ένα επίπεδο βύσμα στην πλακέτα (ZE-61).
  • Ασφαλίστε τη σύνδεση γείωσης (L0708) στην πλάκα γείωσης (④) χρησιμοποιώντας δίσκο σύσφιξης και βίδα.
  • Συνδέστε το καλώδιο κορδέλας (⑤) στην πλακέτα ZE-61 και GIF-61 (A_4, υποδοχή X23).
  • Τοποθετήστε το κάλυμμα του καλωδίου (②) στις κατάλληλες εσοχές.
    • Βεβαιωθείτε ότι τα κλιπ στερέωσης (①) ασφαλίζουν στη θέση τους.

Κλείσιμο μπροστά

  • Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.

  • Τοποθετήστε πλάκες νέου τύπου στον πίσω τοίχο και στην εσωτερική πλευρά της μπροστινής πόρτας της συσκευής.
  • Κλείστε την μπροστινή πόρτα.

Ελέγξτε τη λειτουργία

  • Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
    • Ο καθορισμός αρχικοποιήσεων ξεκινά και αναγνωρίζει τον πρόσθετο εξοπλισμό.
  • Βεβαιωθείτε ότι ο πρόσθετος εξοπλισμός έχει αναγνωριστεί. Πατώντας στο πεδίο κατάστασης () ανοίγει το σύστημα πληροφοριών. Το σύστημα πληροφοριών εμφανίζει πληροφορίες συσκευής και διαθέσιμο βοηθητικό εξοπλισμό.
    • Εάν ο πρόσθετος εξοπλισμός δεν εμφανίζεται, ελέγξτε όλους τους συνδέσμους και επανεκκινήστε τη συσκευή.
  • Ελέγξτε τη λειτουργικότητα συνδέοντας έναν εξωτερικό αισθητήρα (βλ.).εξωθηλιακός πομπός
  • Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
