propósito

Sustituir el controlador USR-61 (A 1)

cualificación

personal especializado

Material

Pos.DenominaciónArtículosT28500

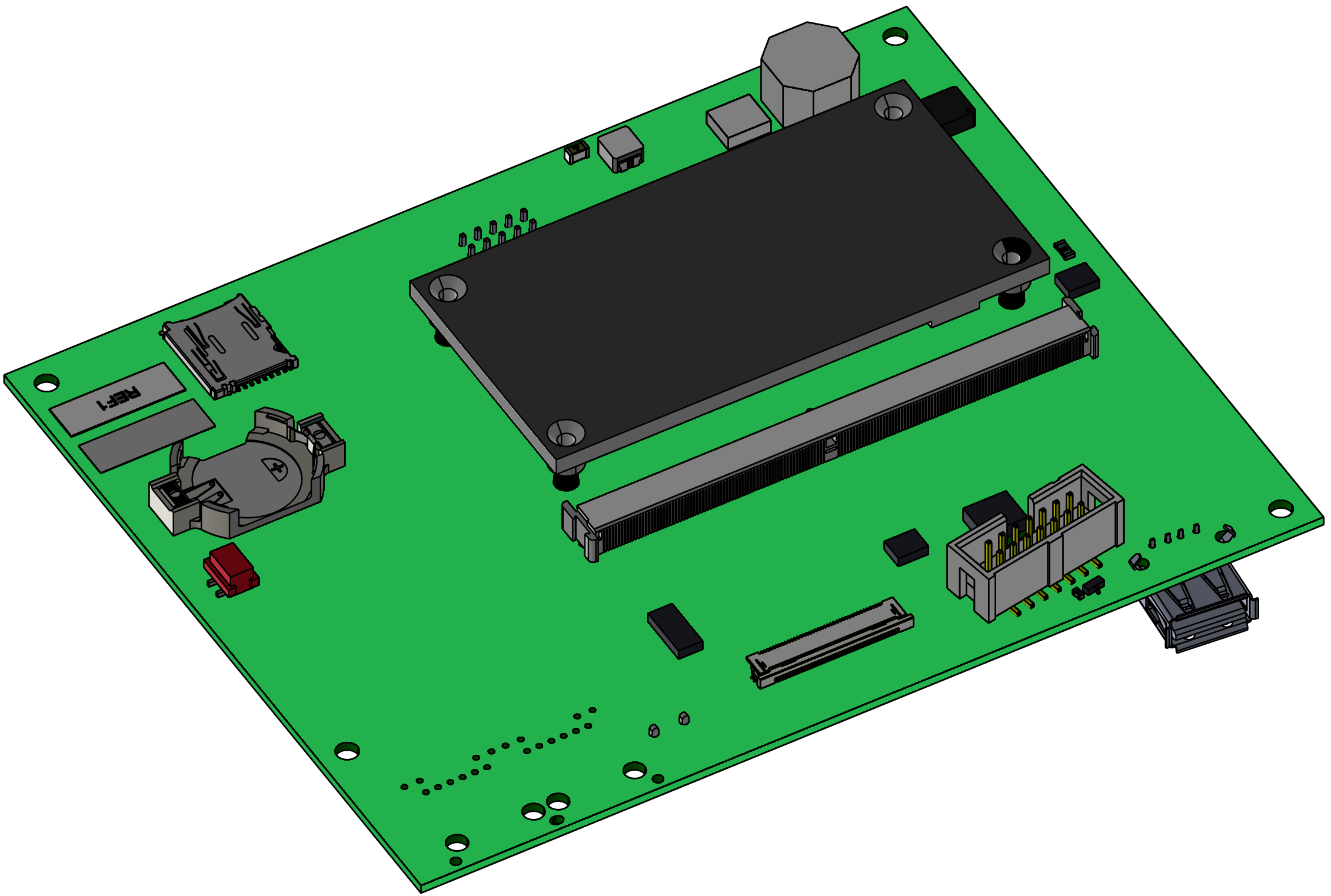

01Controlador USR-61T285001

Material requerido

  • Destornillador Torx tamaño 20
  • Destornillador de cabeza plana, tamaño 0

Guía de vídeo

Siga el enlace del código QR para ver el vídeo de YouTube.

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y desconectar

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Reemplace la pieza de repuesto

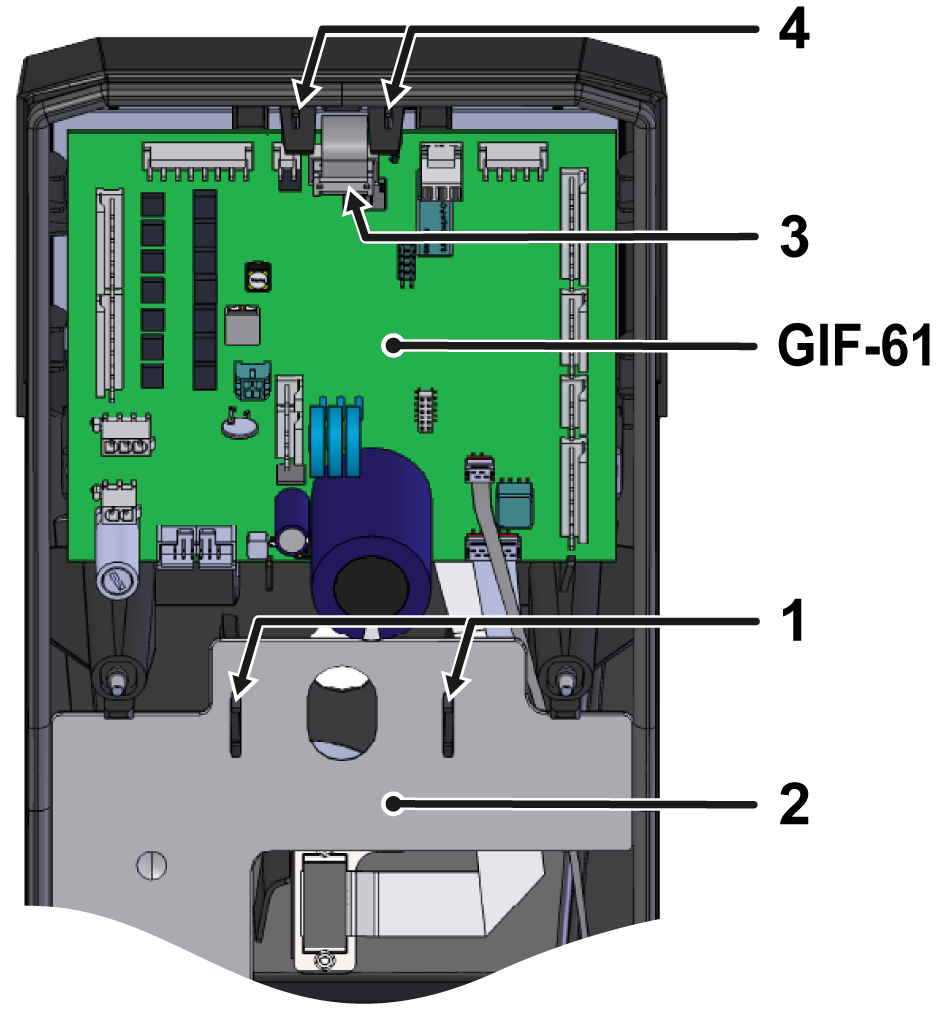

  • Presione los clips de montaje (①) y extraiga la tapa del cable (②).
  • Desenchufe el conector (③) de la placa del equipo GIF-61.
  • Presione las correas de montaje de la placa del equipo GIF-61 (④) hacia afuera. La placa ahora se puede levantar y plegar hacia atrás.
    • No es necesario quitar los conectores de la placa de circuito.

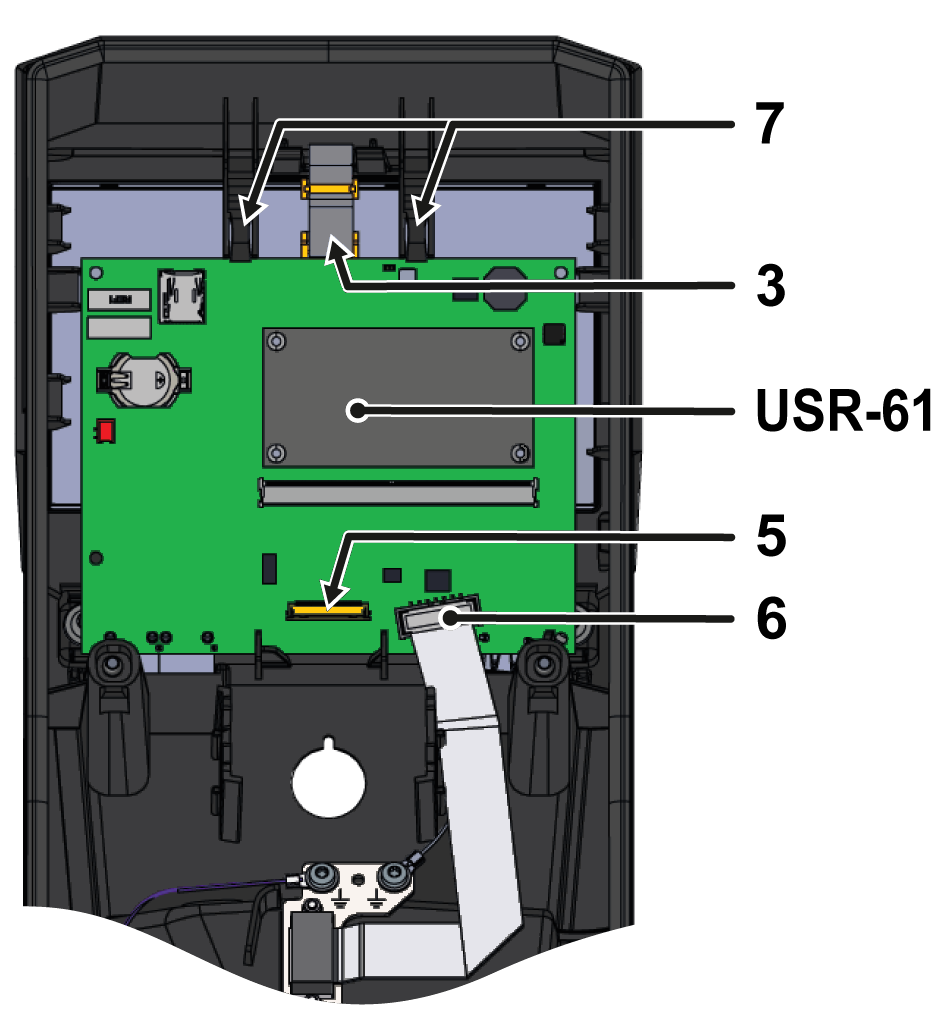

  • Desenchufe la conexión del cable (⑤) de la pantalla al controlador USR-61.
    • El conector de la pantalla debe estar desbloqueado (por ejemplo, con un destornillador plano) antes de poder retirar la conexión del cable.
  • Desenchufe el conector (⑥) de la conexión HB_CAN al controlador USR-61.
  • Empuje las correas de montaje del controlador USR-61 (⑦) hacia afuera. Ahora se puede levantar la placa de circuito.
    • Retire el cable de tierra de la parte posterior de la placa.
  • Conecte el cable de tierra a la parte posterior del nuevo controlador USR-61.
  • Inserte el controlador USR-61 en los huecos correspondientes.
    • Compruebe que las correas de montaje (⑦) encajan en su sitio
  • Vuelva a conectar los conectores (③, ⑤, ⑥) al controlador USR-61.
  • Inserte la placa del equipo GIF-61 en los huecos correspondientes.
    • Compruebe que las correas de montaje (④) encajan en su sitio.
  • Vuelva a conectar el conector (③) a la placa del equipo GIF-61.
  • Inserte la tapa del cable (②) en los huecos correspondientes.
    • Compruebe que los clips de montaje (①) encajan en su sitio

Cierre la parte delantera

  • Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
    • El equipo realiza una actualización de software automática.
  • Compruebe la zona horaria, la fecha y la hora y configúrelas correctamente si es necesario.

¡NOTA!

Los Datos de configuración y calibración se almacenan en la placa del equipo GIF-61 y, por lo tanto, no se pierden cuando se sustituye el controlador USR-61.

  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
    • Compruebe las funciones del equipo (rules para el valor teórico deseado)
  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
