propósito

Sustitución del sensor de temperatura (BT 1, BT 2)

calificación

personal especializado

Material

Pols.DenominaciónT28822T29322
01

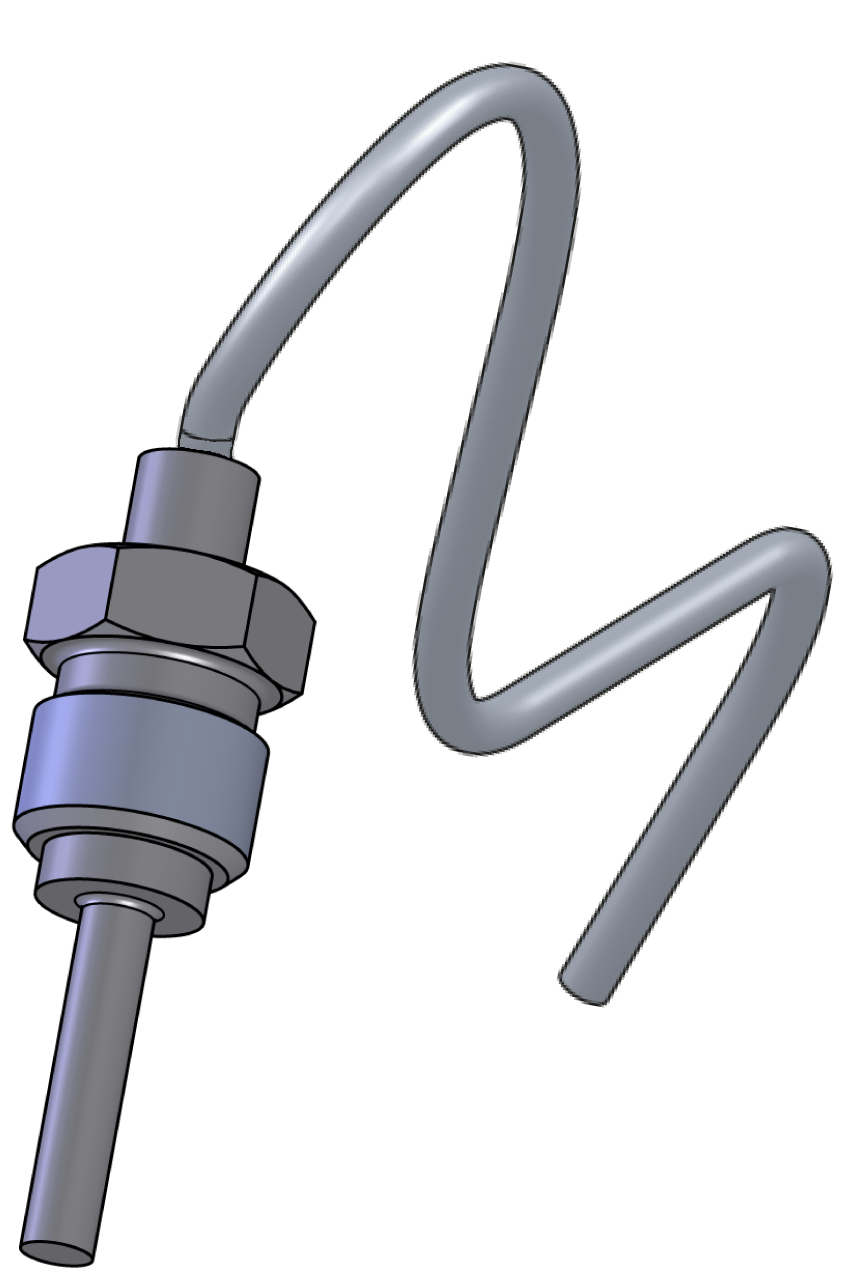

sensor de temperatura Pt 1000, 1,5 m

1-
01

sensor de temperatura Pt 1000, 2,05 m

-1

Material requerido

  • Destornillador Torx tamaño 20
  • Destornillador Torx tamaño 10
  • llave de extremo abierto, tamaño 10
  • Lubricante (evita que las combinaciones de acero inoxidable se atasquen)

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y vaciado

  • En la pantalla básica, toca el botón de funcion ().
  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión y apáguelo

  • Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
    • La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
  • La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Quite las cubiertas y abra la parte delantera

  • Retire las cubiertas del equipo (→Abrir equipo).
  • Abra la tapa de manejo situada en la pared posterior del equipo (→ Abrir equipo).
  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.

Sustituya la pieza de repuesto

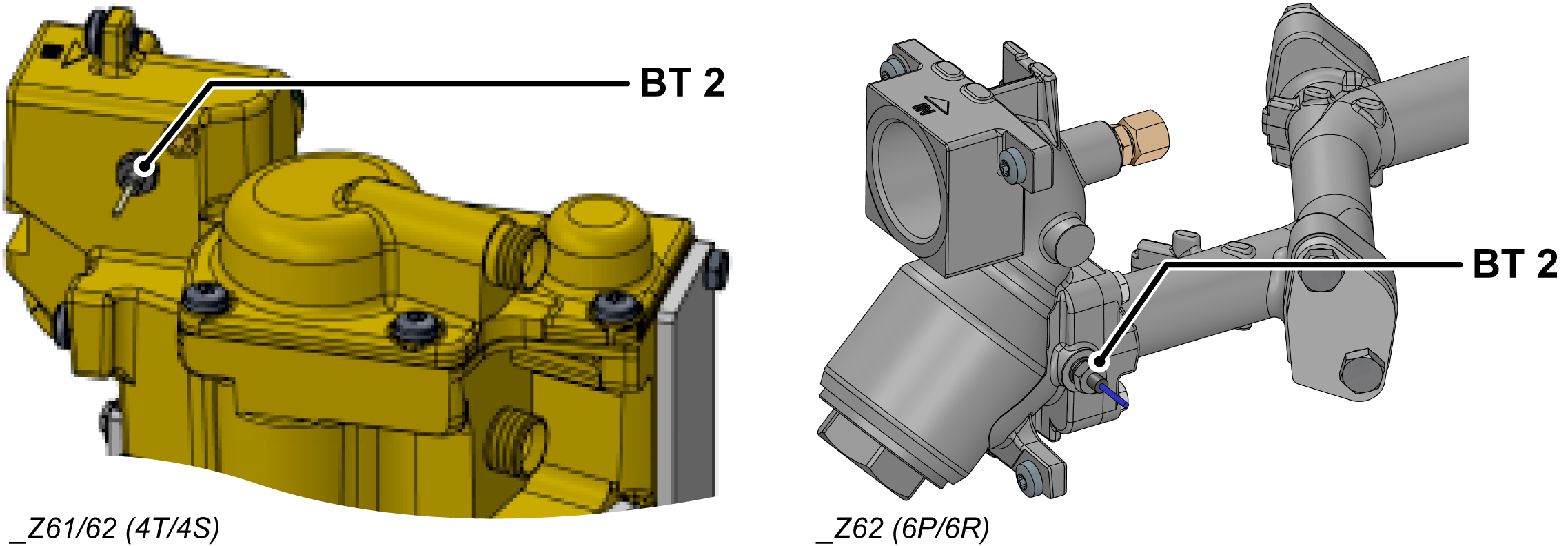

  • Retire el cable del sensor de temperatura (BT_1, BT_2) de la placa del equipo GIF-61 y retire la brida para quitar completamente el cable.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)

  • Extraiga y extraiga el sensor de temperatura (BT_1, BT_2).

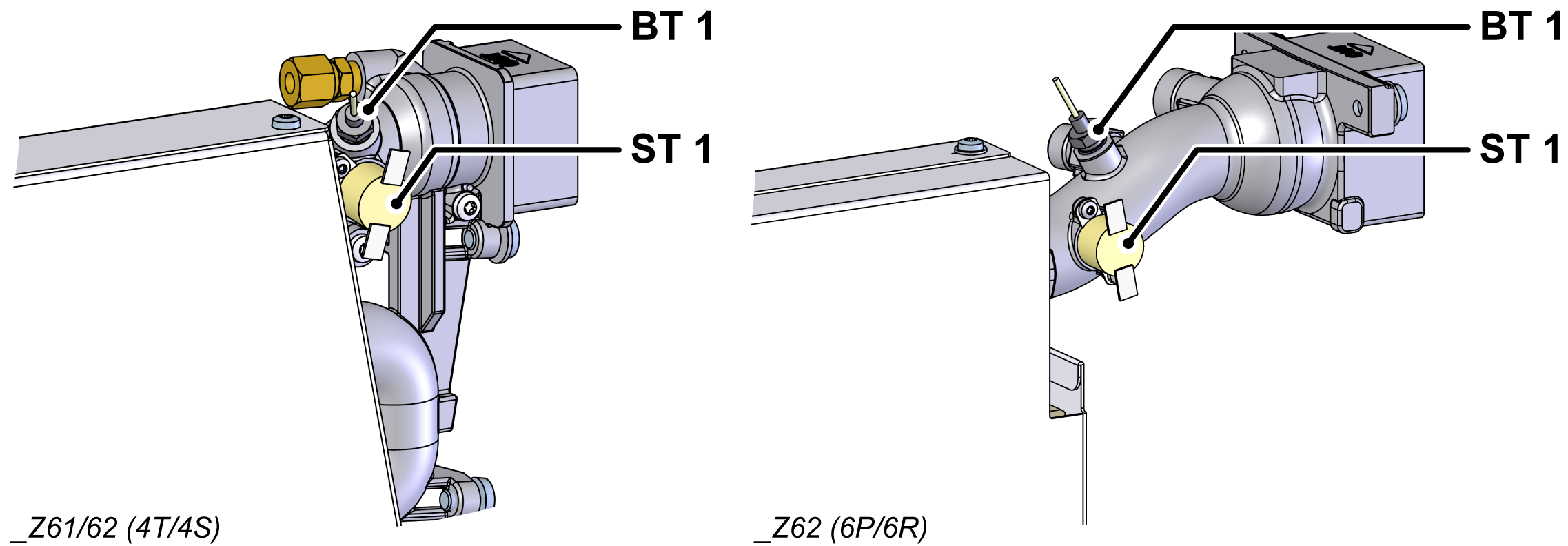

    • para BT_1: retire el termostato (ST_1) para permitir el acceso al sensor de temperatura.

¡ATENCIÓN!

Las conexiones roscadas, en particular las combinaciones de acero inoxidable/acero inoxidable o acero/acero inoxidable, tienden a atascarse o atascarse cuando están en funcionamiento durante mucho tiempo a altas temperaturas. Por eso:

  • Utilice los lubricantes adecuados

  • Transfiera las letras del cable del sensor de temperatura antiguo al nuevo.
  • Monte un sensor de temperatura nuevo (BT_1, BT_2) y apriételo.
    • con BT_1: Instale el termostato (ST_1).
    • Asegúrese de que el termostato esté firmemente sujeto a la superficie.

¡NOTA!

Si el sensor de temperatura sustituido está sucio, limpie el sensor de temperatura no sustituido.

  • Coloque y conecte el cable del sensor de temperatura (BT_1, BT_2) a la placa del equipo GIF-61.
    • BT 1 → X33.1 (GIF-61)
    • BT 2 → X33.2 (GIF-61)
  • Vuelva a colocar las bridas extraídas o cámbielas por otras nuevas.

Compruebe la estanqueidad y el funcionamiento

  • Dobla la parte delantera y fija 2 tornillos Torx.
  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
Calibrar la medición de temperatura

ATENCIÓN — ¡Peligro de un calibrado incorrecto!

Un calibrado incorrecto puede provocar un mal funcionamiento del equipo. Por lo tanto: compruebe el calibrado

desconectar e instalar las cubiertas

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
  • Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
