T28959, T29352, T28960, T29358: Ventil za hlađenje 2
svrha
Zamjena hidrauličkih dijelova ventil za Hlađenje 2 (KV 2)
kvalifikacija
stručno osoblje
Materijal
| Pos. | Oznaka | Artikli | T28959 | T29352 | T28960 | T29358 |
| 01 | Kolben | T28524 | - | - | 1 | 1 |
| 02 | Kućišta | T29027 | - | 1 | - | 1 |
| 03 | Kućišta | T28847 | 1 | - | 1 | - |
| 04 | Podizna brtva 4x10x4.2 (sastavljena) | T21756 | 1 | 1 | 1 | 1 |
| 05 | disk 12x2,5 (sastavljen) | T28865 | 1 | 1 | 1 | 1 |
| 06 | Sigurnosni prsten 13x1 (sastavljen) | B1255126 | 1 | 1 | 1 | 1 |
| 07 | Cilindrični pin 6x30 (sastavljen) | B1306553 | 1 | 1 | 1 | 1 |
| 08 | O-prsten 24x2 - FPM (opcionalno) | T28658 | - | - | - | - |
Potrebni materijal
- Torx odvijač size 20
- otvoreni ključ, size 10
postupanje
PAŽNJA!
Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:
Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.
hlađenje i pražnjenje
- Na osnovni zaslon dodirnite funkcija gumb (
). - Na osnovni zaslon dodirnite funkcija gumb (
).- Uređaj se hladi i prazni kalup prije isključivanja.
Provjerite tlak i isključite
- Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
- Pritisak sustava mora prikaz 0,0 (± 0,1) bar.
- Tlak prikazan manometar mora biti 0,0 (+0,3) bar.
- Ugasiti glavna sklopka (QS 1), izvucite utikač.
Uklonite poklopac
- Uklonite poklopce s uređaj (→Otvorite uređaj).
Zamijenite rezervni dio
- Uklonite cijev (KV_2 ↔ hladnjak).
- Izvucite montažne kopče
- Prvo uklonite cijev na hladnijoj strani prije nego što se može potpuno ukloniti
- Uklonite kabel na koračnom motoru (M_4)

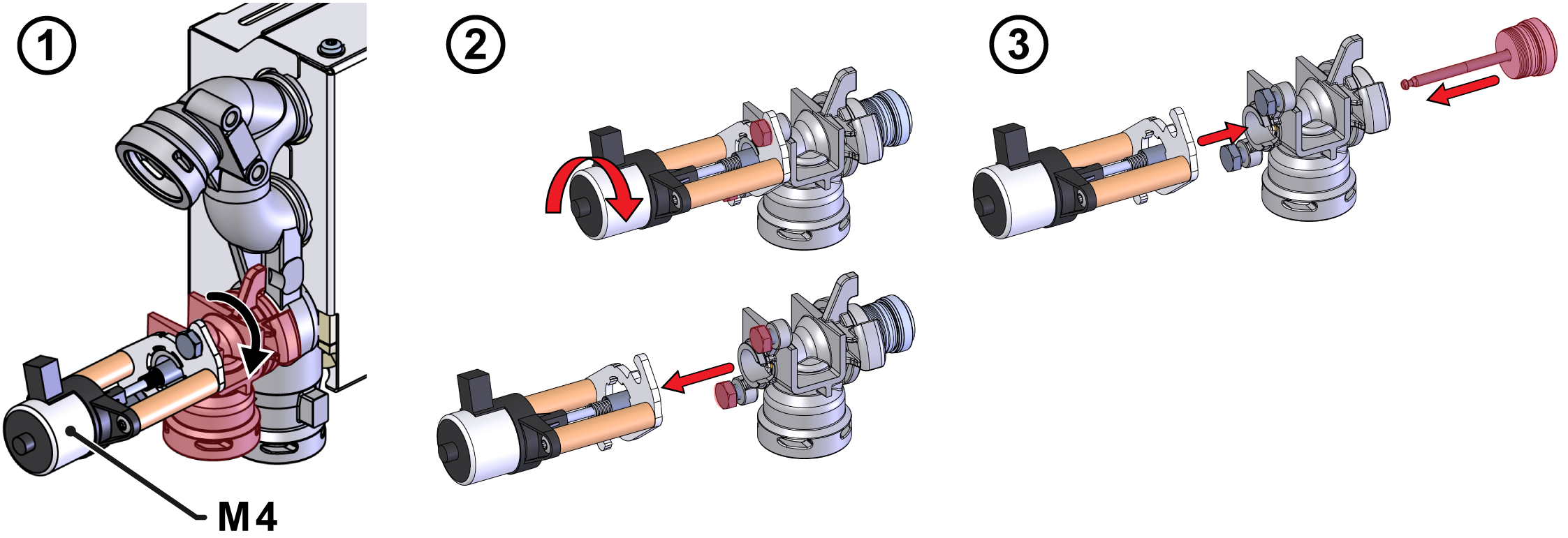

- Uklonite Kućišta uključujući koračni motor (M_4) (slika → ①).
- Okrenite Kućišta dok se ne otpusti bajunetna brava
- Uklonite Kućišta u potpunosti.
- Uklonite koračni motor (M_4) iz Kućišta (slika → ②).
- Uklonite pričvrsne vijke 2 puta
- Okrenite koračni motor, lagano ga izvucite i pomaknite ga iz spojnice
- Uklonite klip iz Kućišta
- za T28959/T29352: Očistite klip uključujući štap
- za T28960/T29358: Koristite novi klip
Propuštanje zbog pogrešne instalacije!
Nepravilna ugradnja O-prstena može ga oštetiti i dovesti do curenja. Zato:
- Provjerite je li O-prsten pravilno instaliran.
- Provjerite Kućišta O-prsten za trošenje i zamijeniti ako je potrebno.
- Ugradite klip u novo Kućišta (slika → ③).
- Pažljivo umetnite klip i gurnite šipku za pričvršćivanje
- Uklonite montažnu šipku, to više nije potrebno.
- Ugradite koračni motor (M_4) na Kućišta (slika → ③).
- Vozite u kvačilo i pretvorite ga u krajnji položaj
- Popravite 2 vijka za pričvršćivanje
- Instalirajte cjevovod (KV_2 ↔ hladnjak).
- Provjerite cijev O-prsten za trošenje i zamijenite ako je potrebno.
- Ugradite cjevovod i pričvrstite montažnim kopčama.
- Spojite kabel na koračni motor M_4).
Provjerite nepropusnost i funkcija
- Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
- Odaberite [Korisnički Profil] i postavite ga na "održavanje".
- Odaberite [Servis] > [Parametar] > [Stepper Motors] > [Pozicioniranje KV 2].
- Podesite vrijednost i provjerite kreće li se koračni motor, uključujući klip ili ne:
- 0% = ventil zatvoren
- 100% = ventil otvoren
-
Uključivanje uređaj pomoću I/O gumba (
), provjerite nepropusnost i funkcija uređaj.
ugasiti i instalirajte poklopce
-
Isključiti uređaj pomoću I/O gumba ().
- Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
- Ugasiti glavna sklopka (QS 1).
- Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
