C8842: アラームと外部制御による安全シャットダウン
[説明]
このバージョンでは、ディバイスに追加のリレー(KA 19)が装備されており、これを使用してディバイス安全にオフにすることができます。 リレー(KA 19)を動作させるには、24 VDCの外部電圧を供給する必要があります。 外部24VDC電圧が遮断されると、リレー(KA 19)は無電位接点を介して停止し、ディバイス電源を切ります。
変更パラメータ設定
このバージョンでは、メインメニュー [設定] > [雑則] で以下の設定が必要です。
- パラメータ [Ext経由でセーフ-切。 Contact]
→ スライダー () で機能 ONにしてください。 - [型液抜き限界温度.] パラメータを「90°C」に設定します。
注記!
パラメータ実効値 [安全] ですか。 -内線で切 接点] をオンにすると、外部制御の残りの機能(設定値 1または2の切り替え)が無電位接点を介して無効になります。

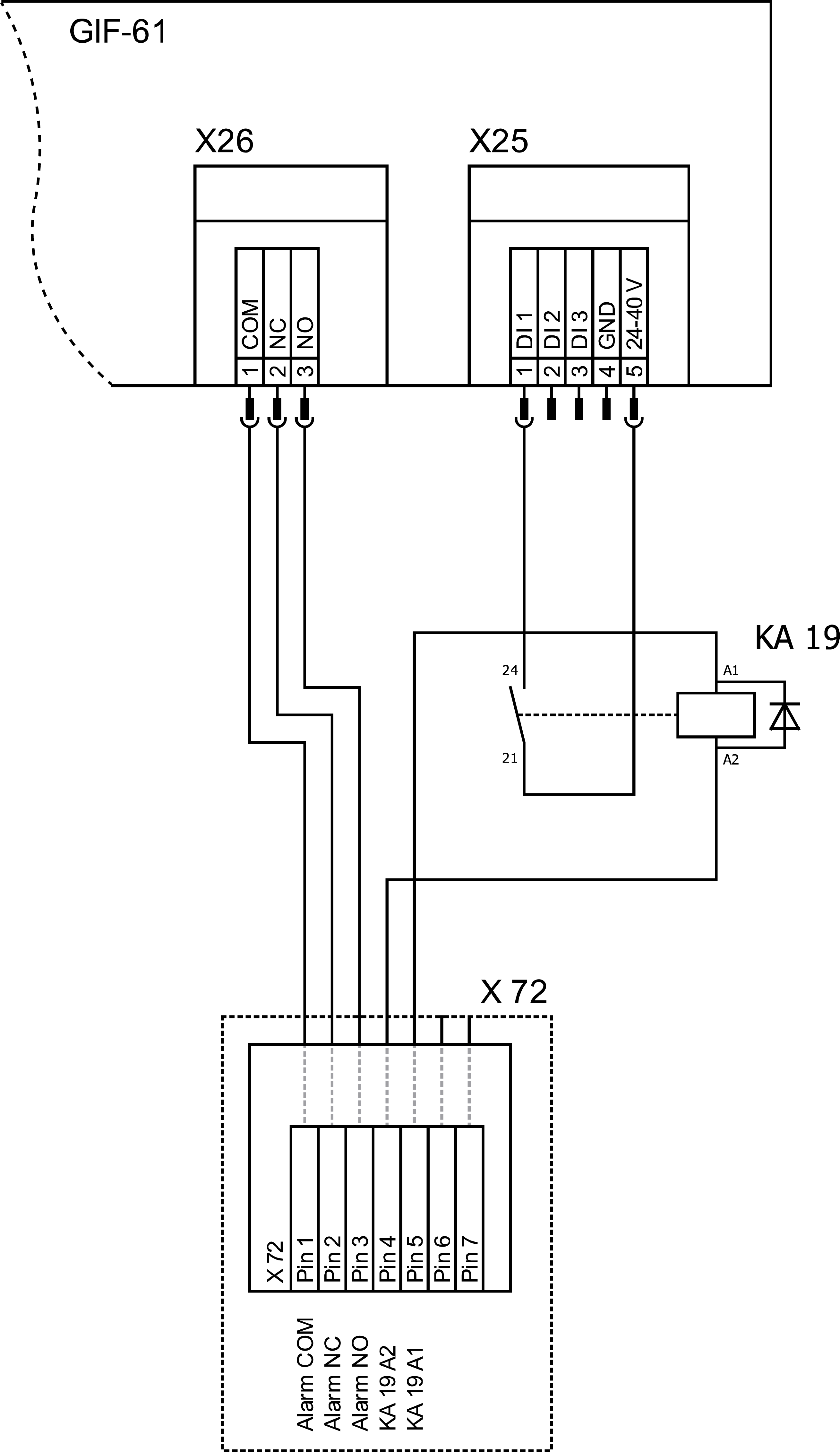

電気回路図変更 (抜粋)

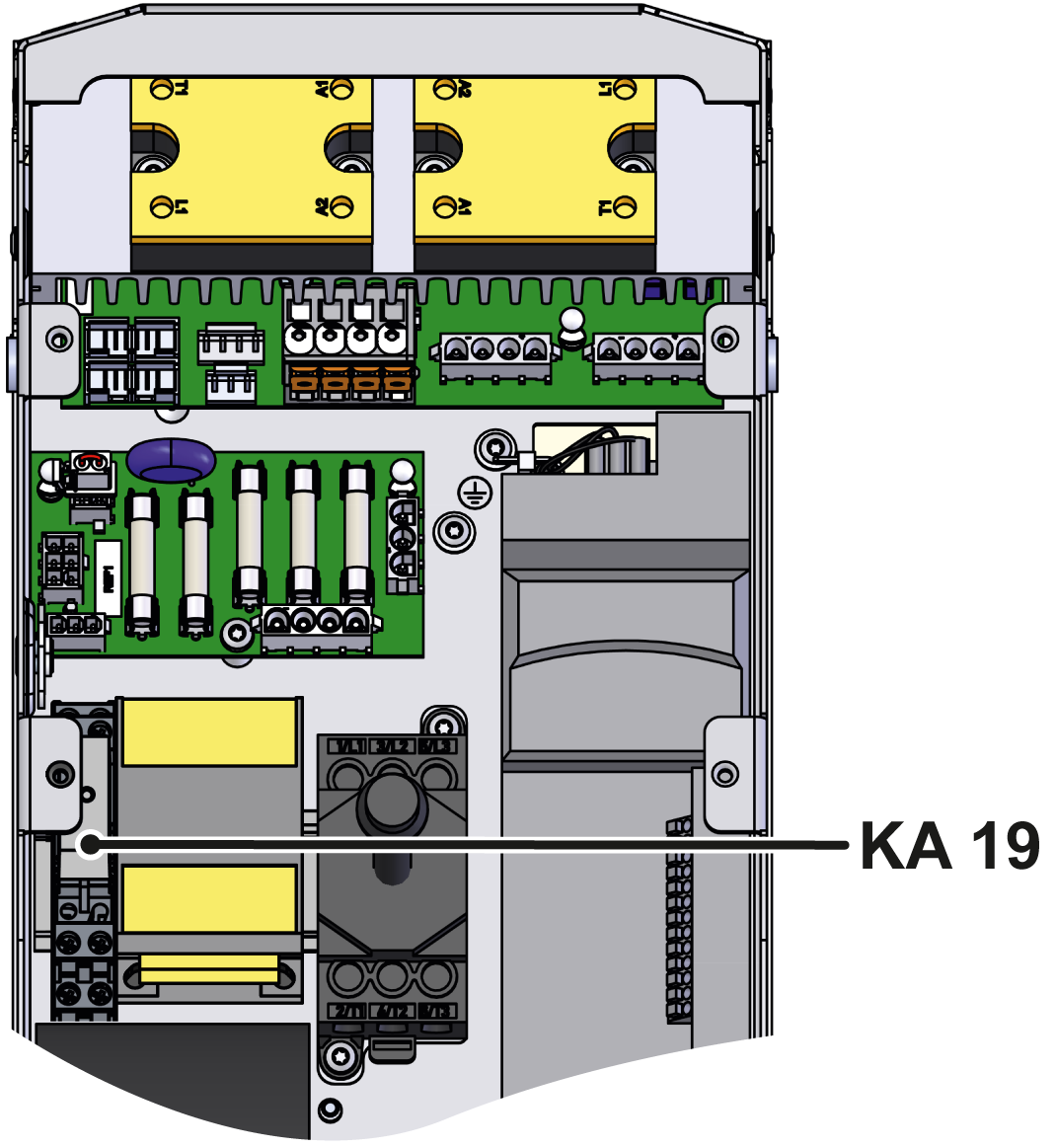

変更コンポーネント配置
レジェンド変更
略語 | デザイン | 実行 |
---|---|---|
KA19 | 安全遮断リレー |
