Thermo-6 연결부
주의!
전기 및 유압 요구 사항은 기술 데이터의 정보를 준수해야 합니다. 자세한 정보는 여기를 클릭하십시오.
전기
다음과 같은 조건에서 자격을 갖춘 전기 기술자가 전기 연결을 구성해야 합니다.
- 유압 연결이 이루어진 후에만 전기 연결을 하십시오.
- 온도 제어 장치의 라인 전압, 주파수 및 사전 보증은 유형판 및 기술 데이터의 정보를 준수해야 합니다. → 여기를 클릭하십시오.
방법:
- 전력망 연결을 설정하십시오.
- 옵션사양 연결 데이터 인터페이스, 외장형 제어장치 및/또는 외부 센서 → 여기를 클릭하십시오
유압
다음과 같은 조건에서 자격을 갖춘 유압 기술자가 유압 연결을 구성해야 합니다.
- 나사 연결 및 호스 라인은 기술 데이터의 사양 (압력 및 온도 저항) 을 준수해야 합니다.
- 권장 호스 연결을 외부 열 전달 회로에 연결할 수 없는 경우 압력 손실을 최소화하려면 장치가 아닌 외부 열 전달 회로에서 단면 감소를 수행해야 합니다.
- 끼는 경향이 있으므로 모든 나사 체결부에는 조립 페이스트를 사용하십시오 (특히 스테인리스 스틸과 스테인리스 스틸).
- 부착물 및 액세서리용 M8 미터 육각 소켓 나사는 최대 토크 20Nm으로 조여야 합니다.
- 온도 제어 장치의 냉각 용량을 최적으로 활용하려면 냉각수 배출구를 배압 없이 가능한 짧게 유지해야 합니다.
- 화상의 위험이 없도록 호스 연결부를 직접 접촉하지 않도록 충분히 고정하십시오.
방법:
- 부속품 및 액세서리 연결
- 냉각수 입구와 배출구를 연결합니다.
- 메인라인과 리와인드 연결
- 옵션사양 연결 시스템 물 입력 및 배출구 → 여기를 클릭하십시오.
- 옵션사양: 압축 공기 입력 및 출력 연결 → 여기를 클릭하십시오.
장치 뒷면의 연결 및 가장 중요한 구성 요소는 다음과 같습니다.
A | OUT | 메인라인 |
B | IN | 리와인드 |
C | 냉각수 입력 | |
D | 냉각수 출력 | |
5 | 압력 표시기 | |

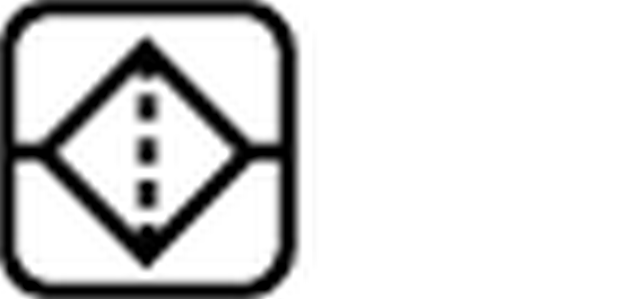

3.1 | 리턴라인 필터 | |
3 | 냉각수 필터 | |
E | S1 | 시스템 물 공급수 * |
F | S2 | 시스템 물 공급수 OUT * |
J | AIR IN | 압축 공기 IN (ZG) |
K | AIR OUT | 압축 공기 출력 ** (ZG) |
N | - | 전원 연결 케이블 |
