mērķis

Lineārā soļu motors nomaiņa (M 4)

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsPriekšmetiT28867

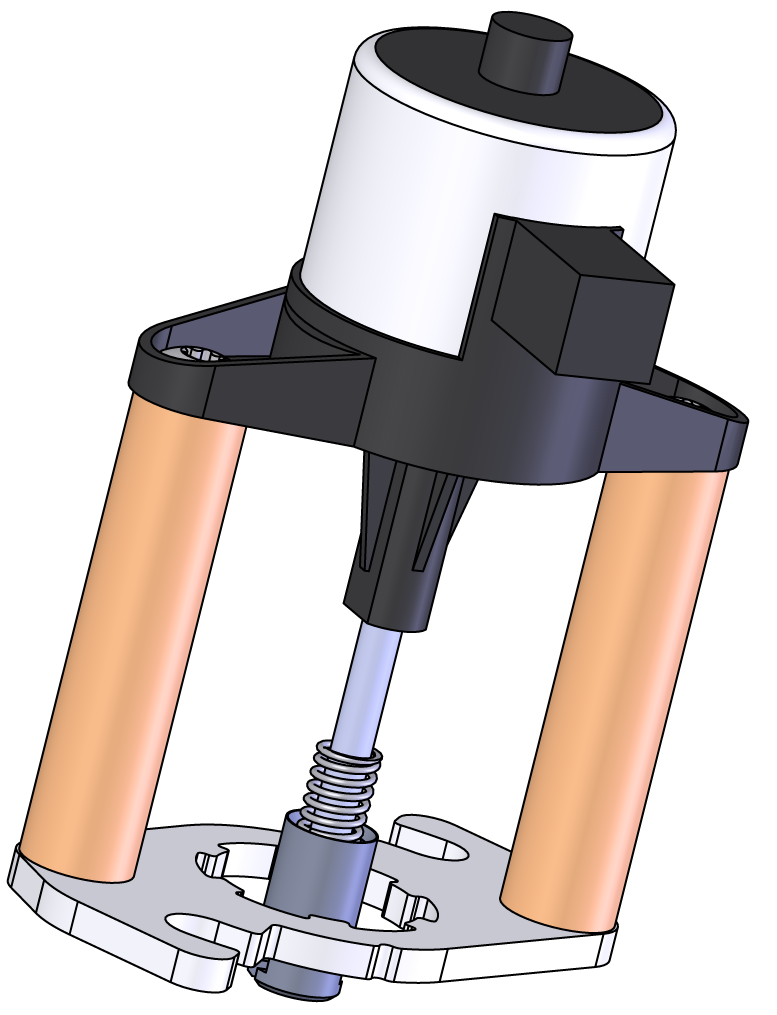

01lineārs soļu motors ar kronšteinuT288671

Nepieciešamais materiāls

  • atvērta atslēga, size 10

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšot

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

izslēgt un noņemt vākus

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).

Rezerves daļas nomaiņa

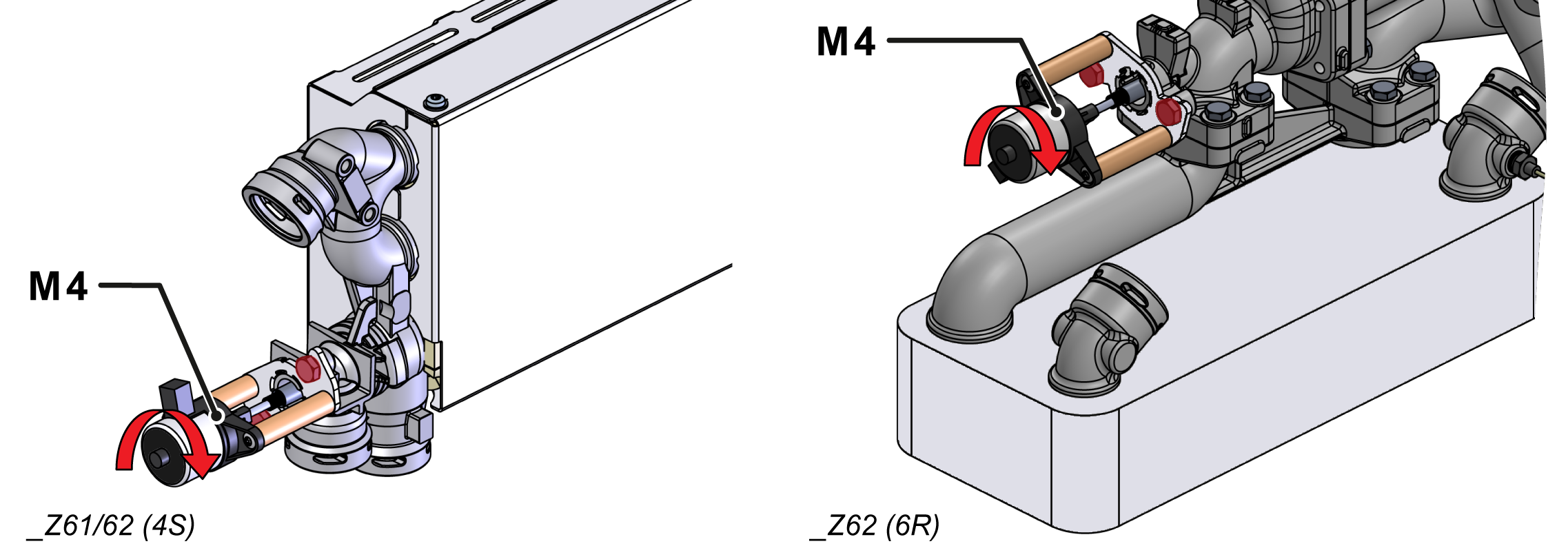

  • Noņemiet Dzesēšana vārsts (M_4 soļu motors).
    • Noņemiet kabeli uz soļu motors
    • Noņemiet montāžas skrūves no soļu motors uz korpusu 2x
    • Pagrieziet soļu motors, nedaudz izvelciet to un pārvietojiet to no sakabes
  • Uzstādiet jaunu Dzesēšana vārsts (M_4 soļu motors).
    • Brauciet sajūgu un pagrieziet to gala pozīcijā
    • Fix 2 montāžas skrūves
    • Savienojiet kabeli ar soļu motors

Pārbaudes funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Atlasiet [Lietotāja Profils] un iestatiet to uz “uzturēšan”.
  • Izvēlieties [Pakalpojums] > [Parametrs] > [Stepper Motors] > [KV2 pozicionēšana]
  • Noregulējiet vērtība un pārbaudiet, vai soļu motors, ieskaitot virzuli, pārvietojas vai nē:
    • 0% = aizvērts vārsts
    • 100% = atvērts vārsts
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt un instalēt vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
