Download page T29745-X: Papildus aprīkojums._Zn.
T29745-X: Papildus aprīkojums._Zn
mērķis
Papildu aprīkojuma modernizēšana ZN
kvalifikācija
speciālisti

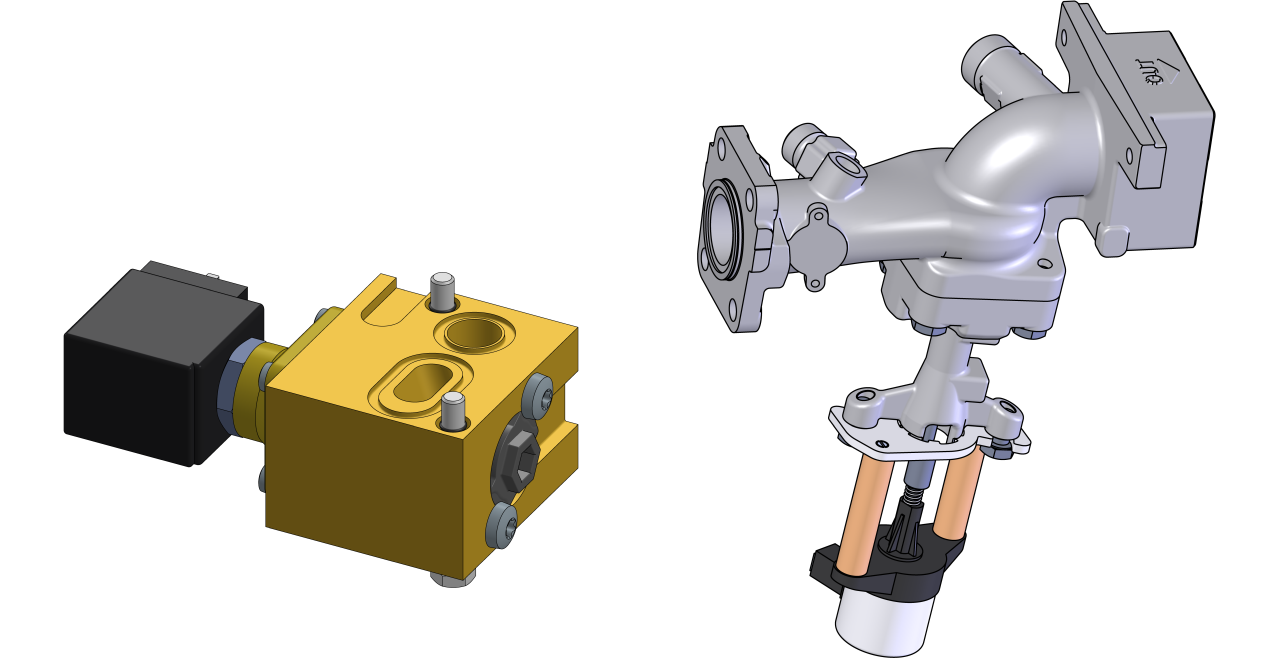

Materiāls
| Pos. | Apzīmējums | Priekšmeti | T29745-1 | T29745-2 |
| 01 | misiņa modulis ZNM | T29473 | 1 | 1 |
| 02 | O-gredzens 17x2 - FPM | T21638 | 2 | 2 |
| 03 | O-gredzens 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kabeli X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | spiediena gabals 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Kompresijas atsperes 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Atloks pret vārsts | T23379 | 1 | 1 |
| 10 | šļūtenes līnija DN10x600 | T29525 | 1 | 1 |
| 11 | O-gredzens 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Torx skrūve M6x8 | B3061951 | 3 | 3 |
| 13 | nerūsējošā tērauda modulis VLM | Autoceļš T29444 | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | nerūsējošā tērauda modulis VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | nerūsējošā tērauda modulis VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | sešstūra skrūve M6x18 | T29509 | 4 | 4 |
| 18 | kabeli X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | kabeļu kaklasaite | T14121 | 6 | 6 |
| 20 | fatu plāksnīte | T19277 | 3 | 3 |
Nepieciešamais materiāls
- Torx skrūvgriezis
- Atvērta atslēga
- Krusta skrūvgriezis
- Allen uzgriežņu atslēga
- Karstā gaisa pūtējs
darbība
UZMANĪBU!
Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:
Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.
atdzesēt un iztukšot
- Pamata ekrāns pieskarieties funkciju pogai (
).- Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.
- Lēnām atskrūvējiet skrūves kontaktdakšu pie iztukšošanas savienojuma (G), līdz ierīce ir bez spiediena. Tas novērš šķidruma šļakatām.
- Novietojiet pilienu paplāte konteineru zem savienojuma.
- Noņemiet kontaktdakšu un ļaujiet videi iztukšot.
- Pēc pilnīgas iztukšošanas pārinstalējiet skrūves kontaktdakšu.
izslēgt un noņemt savienojumus
- Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
- Noņemiet dzesēšanas ūdens padevi (ports C).
- Visiems ārējie hidrauliskie savienojumi pie Priekš. (OUT) un Atpakaļplūsma (IN)
- Ierīcēm ar sērijas numurs līdz 2413-nnn: noņemiet starpposma adapteri
Noņemt vākus un atvērt priekšpusi
- Noņemiet vāciņus no ierīce (→Atvērt ierīce).
- Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
- Noņemiet visu augšējo gaisa kanāla vāku. Lai to izdarītu, atskrūvējiet un noņemiet 6 montāžas skrūves.
Instalējiet misiņa moduli (ZNM)
UZMANĪBU!
Skrūvju savienojumi ir noslēgti ar vītnes hermētiķi, tāpēc tie ir lēni atbrīvojami. Pretējā gadījumā pastāv bīstami, ka skrūves savienojums tiks bojāts (piemēram, noplēšot skrūves galvu). Tieši tāpēc:
- Ja iespējams, iepriekš sasildiet līmējošo savienojumu
- Izjauciet dzesēšanas ūdens moduli (KWM-Z) un novietojiet malā.

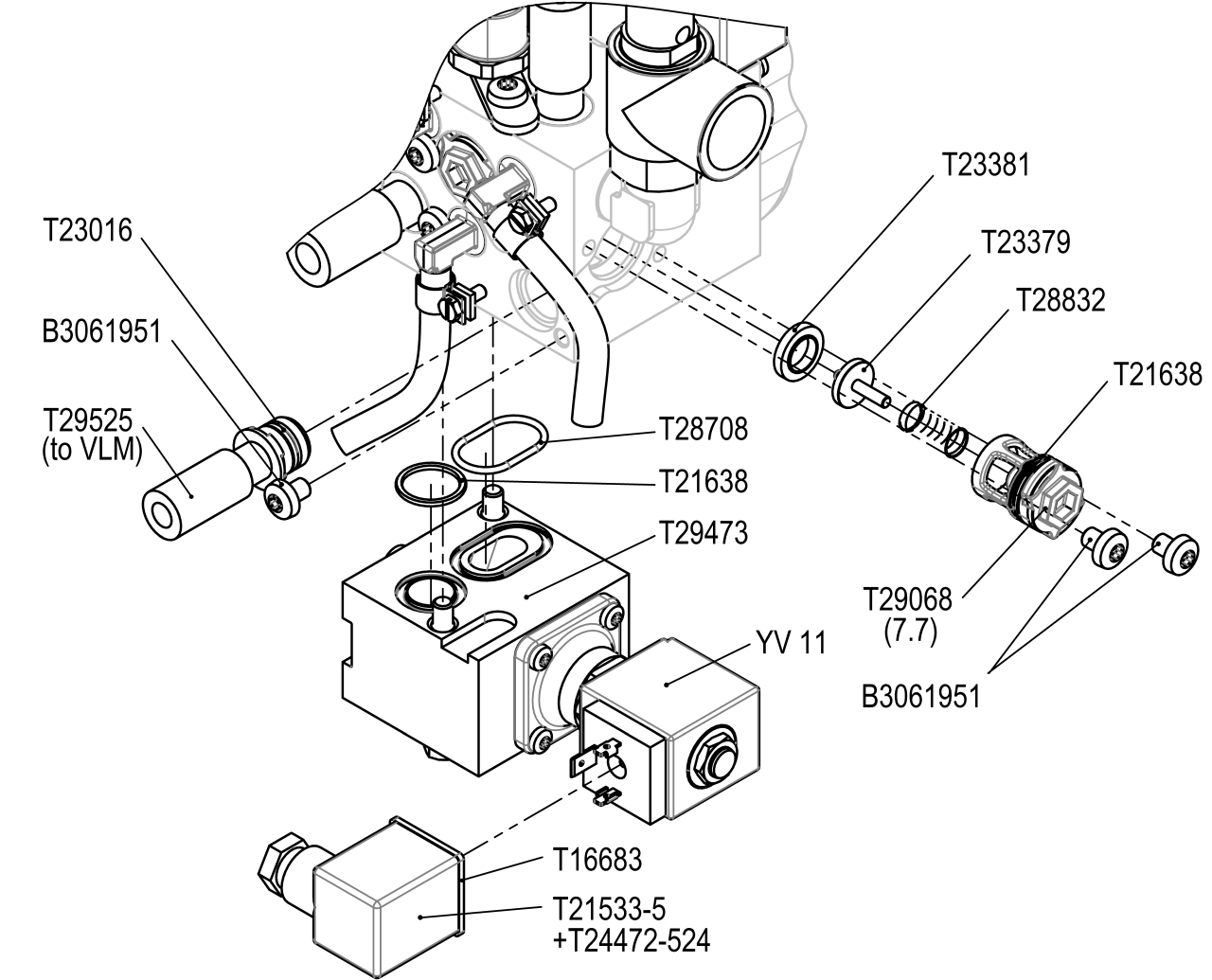

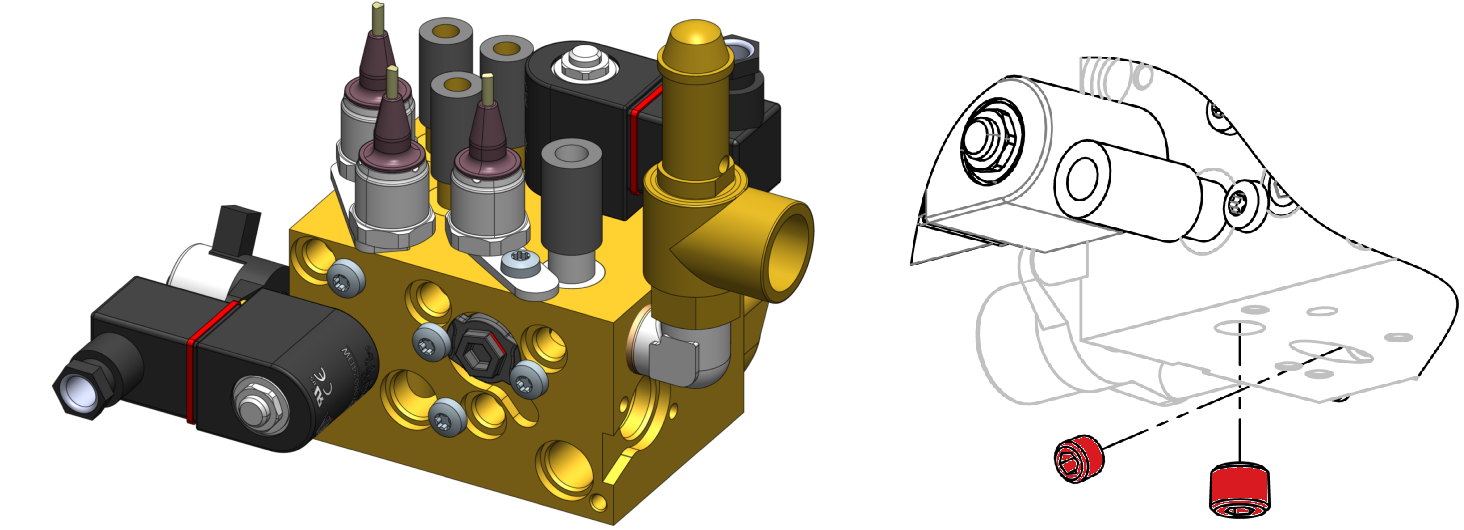

- Noņemiet divas kontaktdakšas skrūves dzesēšanas ūdens moduļa apakšā, kā parādīts attēlā.

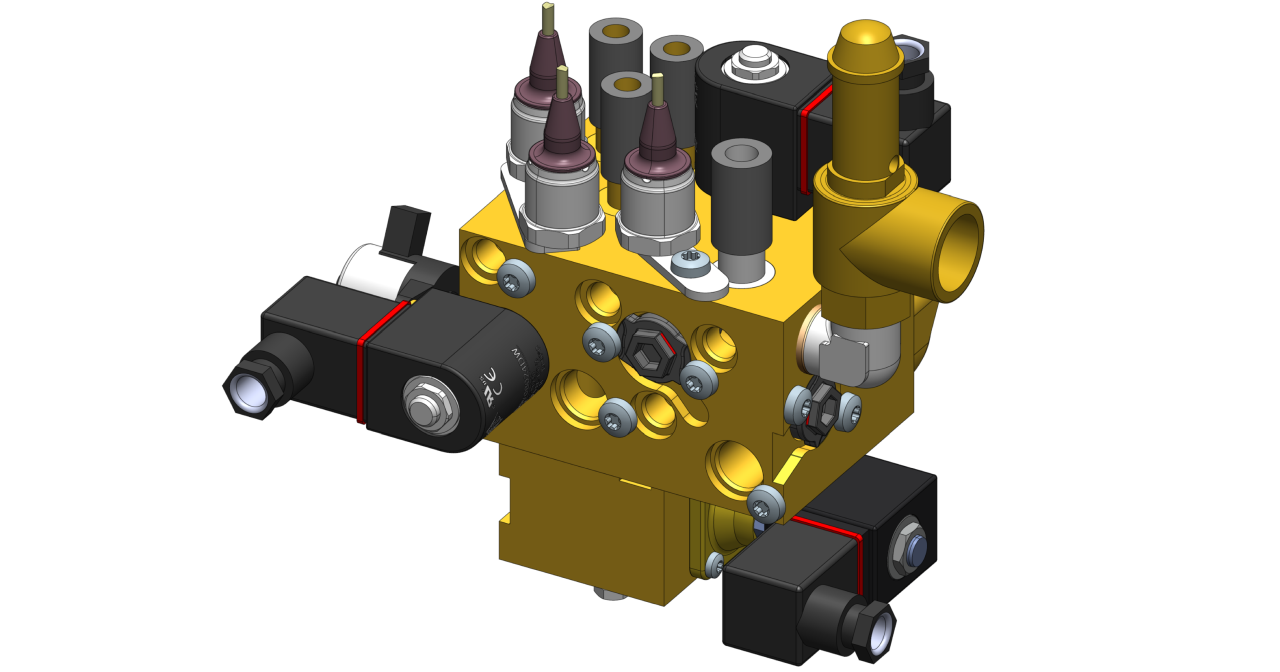

- Uzstādiet misiņa moduli (ZNM, T29473), ieskaitot saistītos komponentus, kā parādīts dzesēšanas ūdens moduļa apakšā (KWM-Z).
- Pārinstalējiet un uzstādiet dzesēšanas ūdens moduli (KWM-Z).
Instalējiet nerūsējošā tērauda moduli (VLM, AV_1)

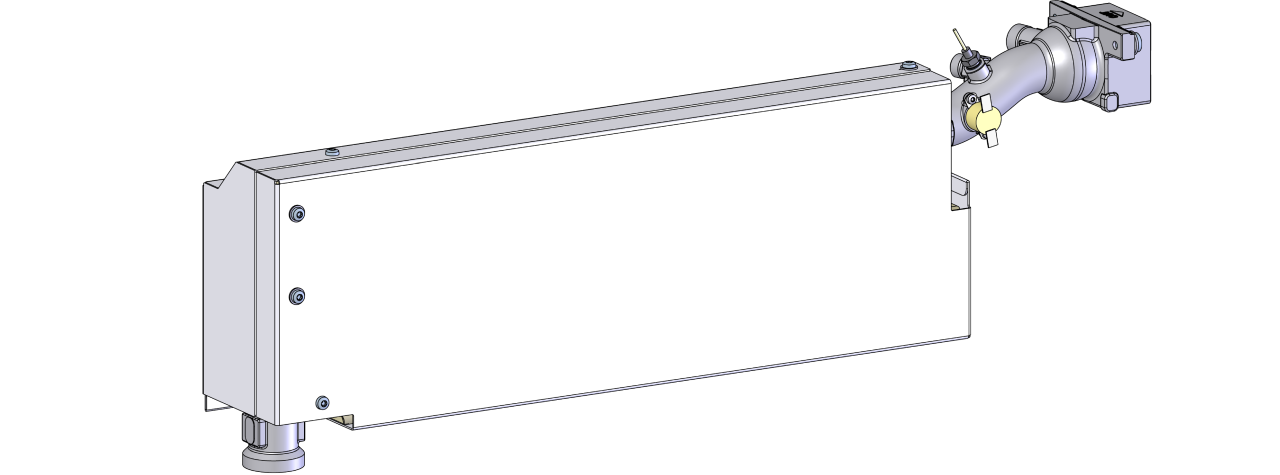

- Noņemiet apkures moduli (EHM) un novietojiet to malā.
- Noņemiet nerūsējošā tērauda moduli (VLM), kas jau ir uzstādīts uz apkures moduļa (EHM). Šis modulis vairs nav vajadzīgs.

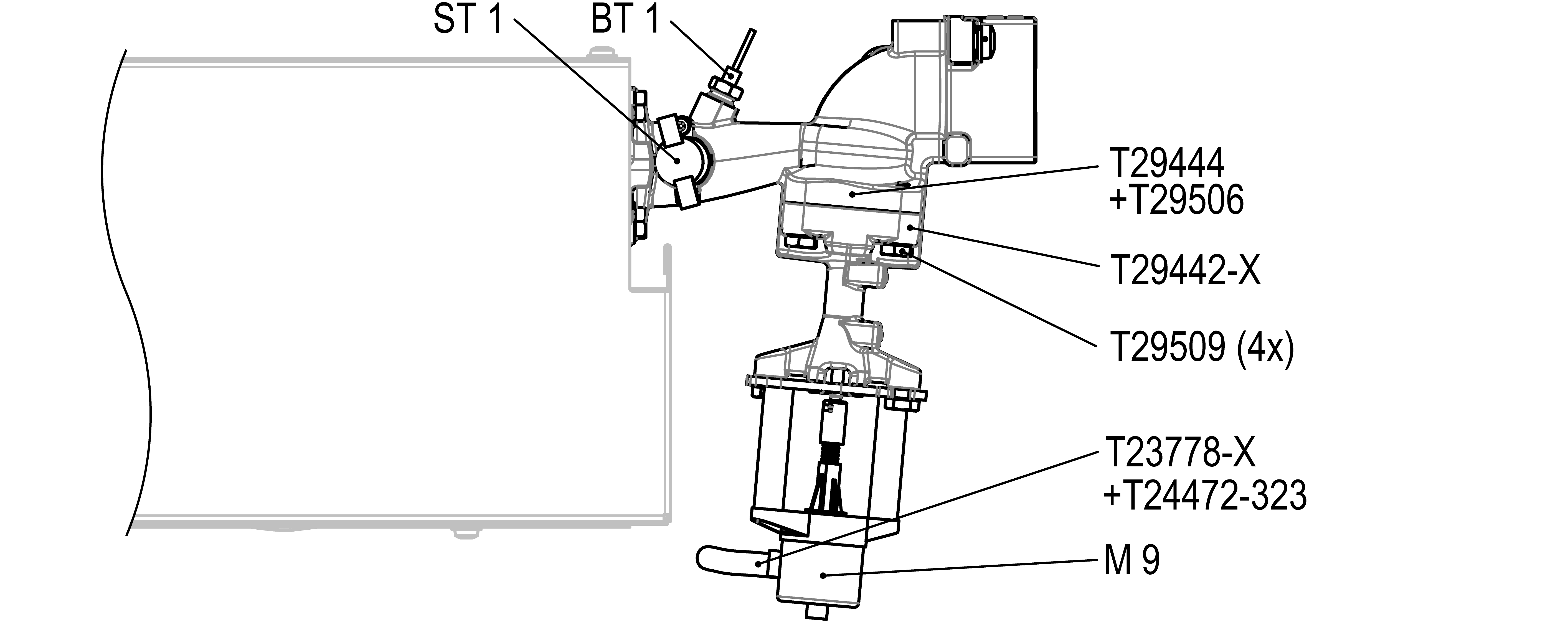

- Uzstādiet nerūsējošā tērauda moduli (VLM, T29442-X, T29444), ieskaitot saistītos komponentus uz apkures moduļa (EHM), kā parādīts attēlā.
- Pārnes temperatūras sensoru (BT_1), termostatu (ST_1) un šļūtenes savienojumu (apvedceļš) uz jauno nerūsējošā tērauda moduli.
- Pārinstalējiet un uzstādiet apkures moduli (EHM).
- Pievienojiet DN10 šļūtenes līniju (T29525) no dzesēšanas ūdens moduļa (KWM-Z) ar nerūsējošā tērauda moduli (VLM) un pievelciet.
- Atkārtoti uzstādiet gaisa kanāla vāku ar 6x montāžas skrūvēm.
Pievienojiet kabeli un piestipriniet pie tipa plāksnes
- Pārvietojiet vārsts kabeli (T21533-5, T23778-11) pa esošo kabeļu siksnu elektriskajā korpusā.
- Pievienojiet vārsta kabeli ierīces dēlim (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Nomainiet noņemtās kabeļu saites ar jaunām.
- Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.
- Stick uz Type plāksnes (T19277):
- uz ierīce aizmugurējās sienas
- priekšējo durvju iekšpusē
- īsajā rokasgrāmatā (O8402-X)
Pārbaudīt hermētiskumu / funkcija
- Atkārtoti uzstādīt ārējos hidrauliskos savienojumus uz Priekš. (OUT) un Atpakaļplūsma (IN)
- Pievienojiet dzesēšanas ūdens padevi (savienojums C).
- Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
-
Ieslēgt ierīce, izmantojot I/O pogu (
), pārbaudiet ierīce sasprindzinājumu un funkcija.
izslēgt un instalēt vākus
-
Izslēgt ierīci, izmantojot I/O pogu ().
- Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
- Izslēgt galvenais slēdzis (QS 1).
- Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
