Conexiuni Thermo-6
ATENȚIE!
Cerințele electrice și hidraulice trebuie să respecte informațiile din datele tehnice. Faceți clic aici pentru mai multe informații.
Electrică
Au conexiuni electrice realizate de electricieni calificați în următoarele condiții:
- Realizați conexiunea electrică numai după ce au fost realizate conexiunile Hidraulice.
- Tensiunea de rețea, frecvența și preasigurarea în amonte a unității de control al temperaturii trebuie să respecte informațiile de pe placa de tip și din datele tehnice, faceți clic aici
Procedură:
- Stabiliți o conexiune la rețeaua electrică
- Opțional conectați interfețe de date, sistem de comandă extern și/sau senzori externi, faceți clic aici
Hidraulic
Au racorduri hidraulice realizate de personal hidraulic calificat în următoarele condiții:
- Conexiunile cu șuruburi și conducte-furtun trebuie să respecte specificațiile din datele tehnice (rezistență la presiune și temperatură).
- Dacă conexiunea recomandată a furtunului nu poate fi conectată la circuitul extern de transfer de căldură, pentru a obține cele mai mici pierderi de presiune, trebuie efectuată o reducere a secțiunii transversale pe circuitul extern de transfer de căldură și nu pe dispozitiv.
- Utilizați pasta de asamblare pentru toate îmbinările înșurubate, deoarece acestea tind să se blocheze (în special oțel inoxidabil pe oțel inoxidabil).
- Șurubul hexagonal metric M8 pentru atașamente și accesorii trebuie strâns cu un cuplu maxim de 20 Nm.
- Pentru a utiliza în mod optim capacitatea de răcire a unității de control al temperaturii, mențineți ieșirea apei de răcire cât mai scurtă posibil și fără contrapresiune.
- Asigurați conexiunile furtunului suficient de la contactul direct pentru a evita riscul de arsuri.
Procedură:
- Conectați atașamentele și accesoriile
- Conectați intrarea și ieșirea apei de răcire
- Conectați Redirecționare și Conductă de retur
- Opțional de conectare a sistemului de alimentare cu apă și ieșire, faceți clic aici
- Opțional conectați intrarea și ieșirea de aer comprimat, faceți clic aici

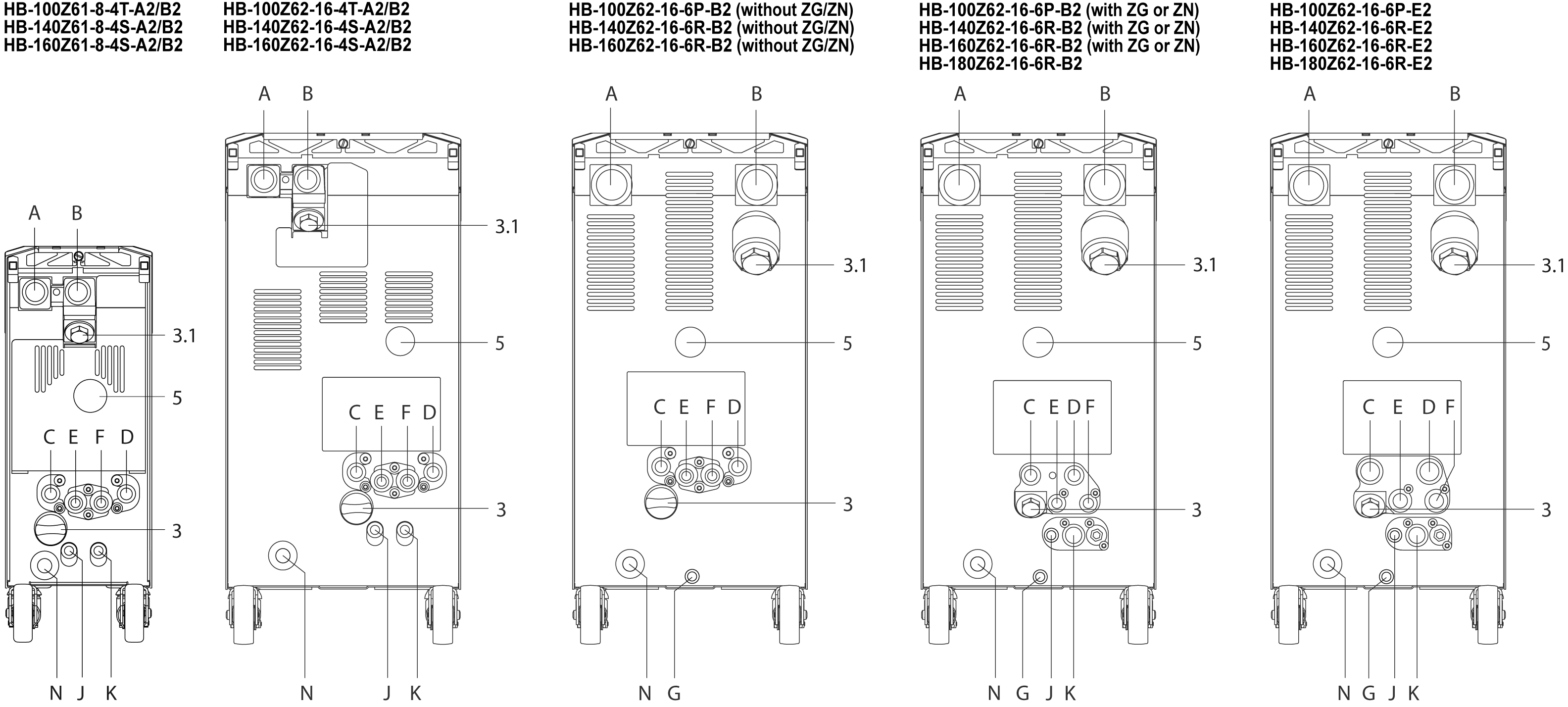

Porturile și componentele cele mai importante de pe partea din spate a dispozitivului sunt descrise după cum urmează:
A | OUT | Conductă principală |
B | IN | Conductă de retur |
C | Admisie apă de răcire | |
D | Evacuare apă de răcire | |
5 | Indicator de presiune | |

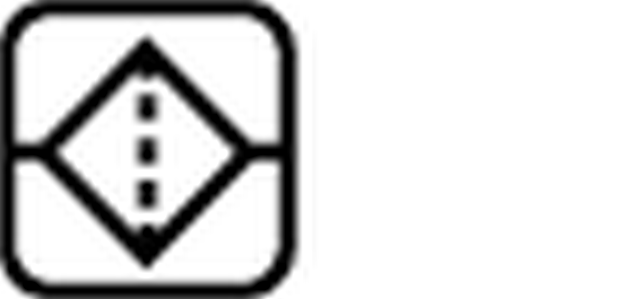

3.1 | Filtru conductă de retur | |
3 | Filtru de apă de răcire | |
E | S1 | Admisie apă de sistem * |
F | S2 | Evacuare de apă de sistem * |
J | AIR IN | Admisie aer comprimat (ZG) |
K | AIR OUT | Evacuare aer comprimat ** (ZG) |
N | -- | Cablu de alimentare electrică |
* Conexiunea trebuie utilizată numai dacă ați trecut la conexiuni separate pentru apa din sistem. Faceți clic aici** Conexiunea poate fi utilizată numai dacă Golirea matriței cu aer comprimat este setată la această priză. Faceți clic aici
