T29745-X: Dodatočné vybavenie_ZN
účel
Dodatočná montáž dodatočného vybavenia ZN
kvalifikácia
odborný personál
Materiál

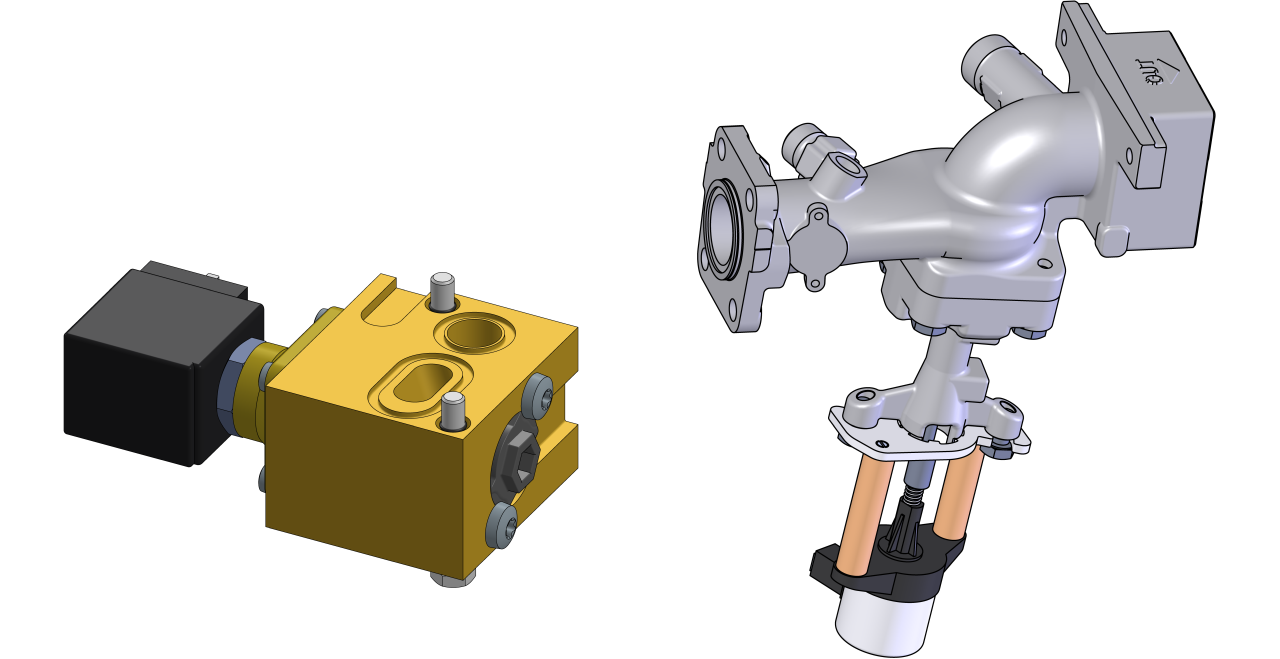

| Poz. | Označenie | Položky | T29745-1 | T29745-2 |
| 01 | mosadzný modul ZNM | T29473 | 1 | 1 |
| 02 | O-krúžok 17x2 - FPM | T21638 | 2 | 2 |
| 03 | O-krúžok 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kábel X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | tlakový kus 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Tlačná pružina 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Klapka na ventil | T23379 | 1 | 1 |
| 10 | hadicové vedenie DN10x600 | T29525 | 1 | 1 |
| 11 | O-krúžok 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Skrutka Torx M6x8 | B3061951 | 3 | 3 |
| 13 | modul z nehrdzavejúcej ocele VLM | Cesta T29444 | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | modul z nehrdzavejúcej ocele VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | modul z nehrdzavejúcej ocele VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | šesťhranná skrutka M6x18 | T29509 | 4 | 4 |
| 18 | kábel X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | káblový zväzok | T14121 | 6 | 6 |
| 20 | typový štítok | T19277 | 3 | 3 |
Požadovaný materiál
- Torx skrutkovač
- Otvorený kľúč
- Krížový skrutkovač
- Imbusový kľúč
- Teplovzdušné dúchadlo
postup
POZOR!
Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:
Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.
ochladiť a vyprázdniť
- Na základnej obrazovke klepnite na funkčné tlačidlo (
).- Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.
- Pomaly uvoľňujte skrutkovú zátku na vypúšťacom pripojení (G), až kým zariadenie nebude bez tlaku. Tým sa zabráni postriekaniu kvapaliny.
- Umiestnite zberná nádoba pod pripojenie.
- Odstráňte zástrčku a nechajte médium odtiecť.
- Po úplnom vyprázdnení znova namontujte skrutkovú zátku.
Vypnúť a odstrániť pripojenia
- Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.
- Odstráňte prívod chladiaca voda (port C).
- Všetky externé hydraulické prípojky na Výstup z prístroja (OUT) a Spiatočka do prístroja (IN)
- Pre zariadenia so sériové číslo do 2413-nnn: Odstráňte medziľahlý adaptér
Odstráňte kryty a otvorte prednú časť
- Odstráňte kryty zo zariadenia (→Otvorte zariadenie).
- Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
- Odstráňte celý horný kryt vzduchového potrubia. Za týmto účelom odskrutkujte a odstráňte 6 montážnych skrutiek.
Nainštalujte mosadzný modul (ZNM)
POZOR!
Skrutkové spoje sú utesnené tesniacim materiálom na závity, a preto sa pomaly uvoľňujú. V opačnom prípade hrozí nebezpečenstvo poškodenia skrutkového spojenia (napr. Odtrhnutie hlavy skrutky). To je dôvod, prečo:
- Ak je to možné, lepiacu zmes vopred zahrejte
- Demontujte modul chladiaca voda (KWM-Z) a odložte stranou.

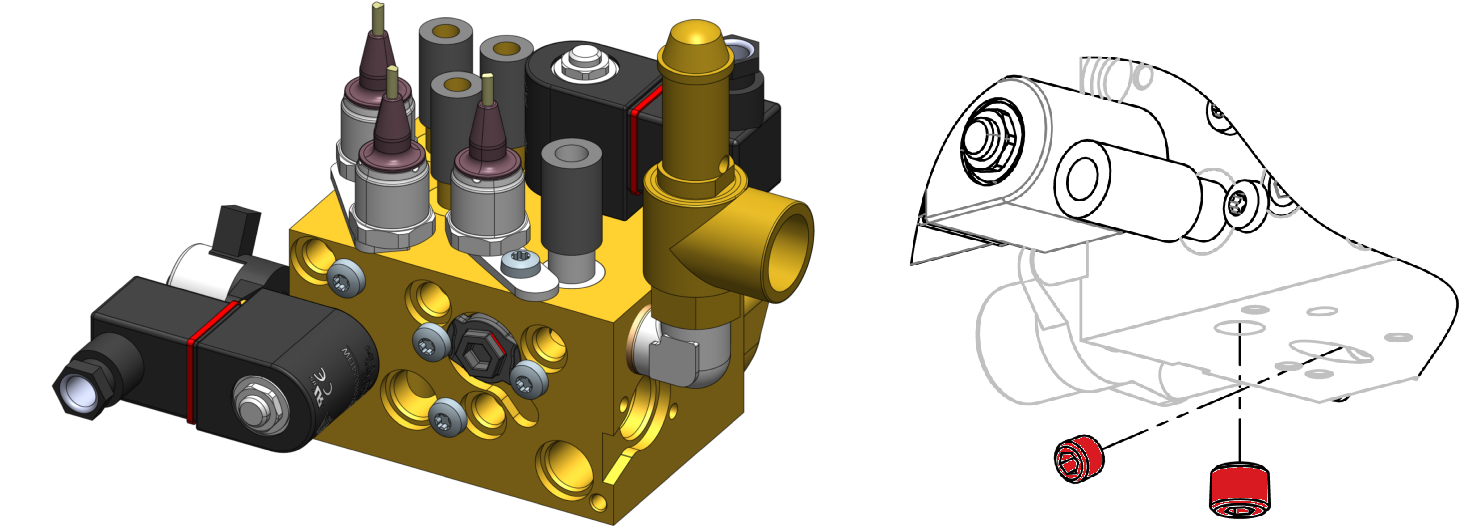

- Odstráňte dve skrutky na spodnej strane modulu chladiaca voda, ako je znázornené.

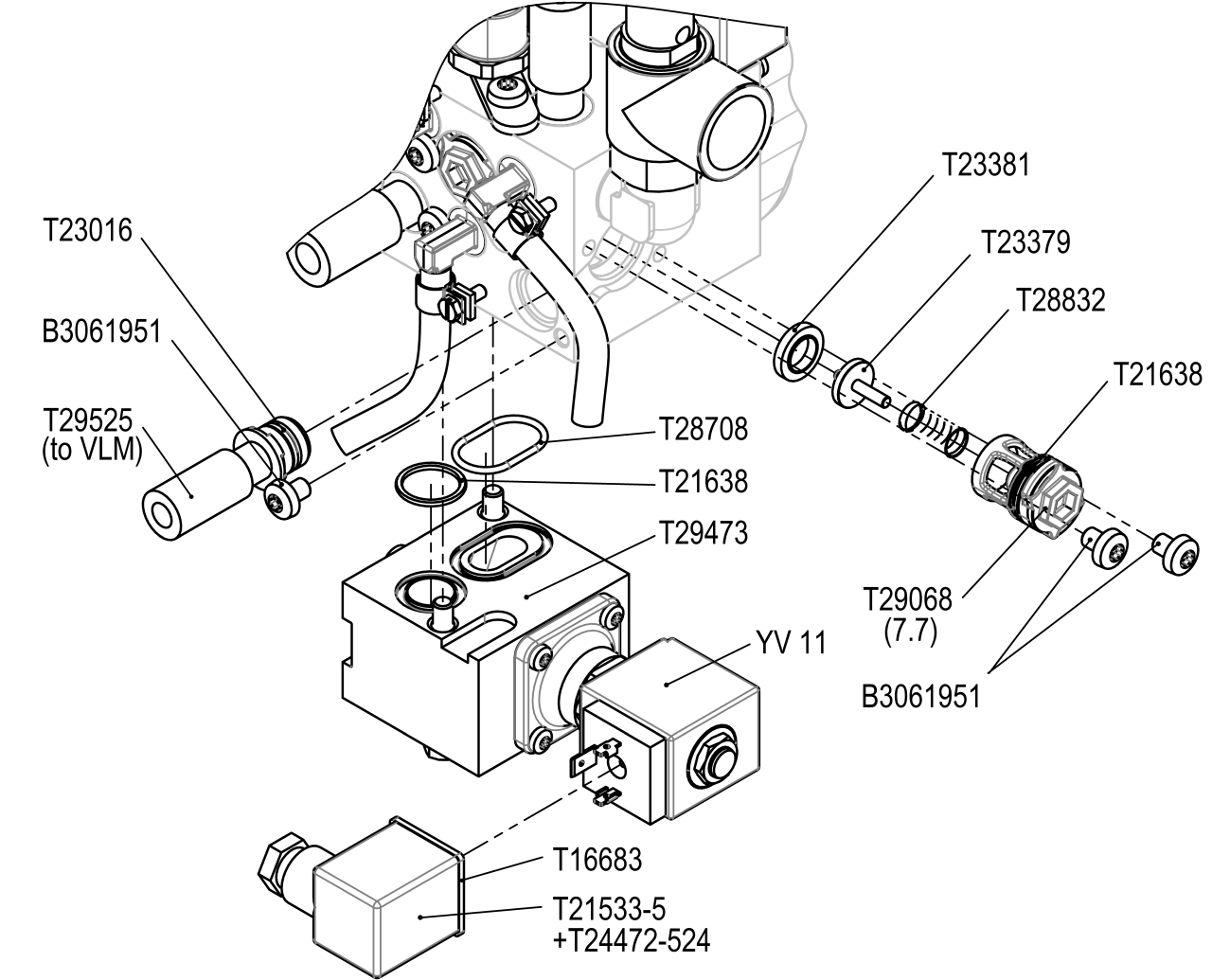

- Nainštalujte mosadzný modul (ZNM , T29473) vrátane súvisiacich komponentov, ako je znázornené na spodnej strane modulu chladiaca voda (KWM-Z).

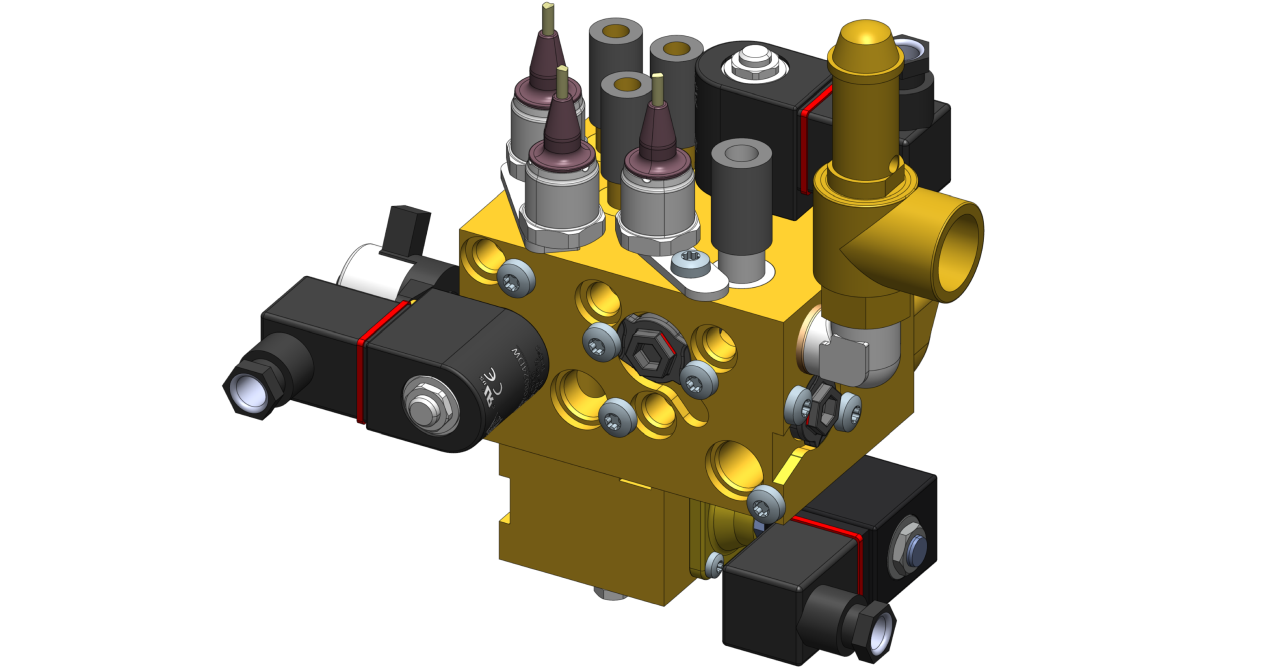

- Znova nainštalujte a nainštalujte modul chladiaca voda (KWM-Z).
Nainštalujte modul z nehrdzavejúcej ocele (VLM, AV_1)
- Vyberte vykurovací modul (EHM) a odložte ho nabok.

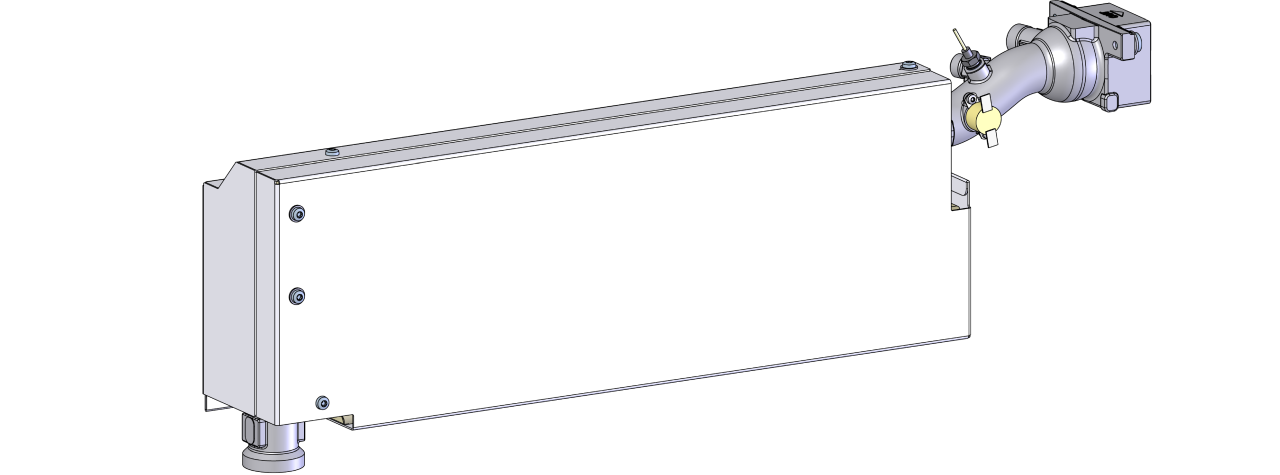

- Odstráňte modul z nehrdzavejúcej ocele (VLM), ktorý už bol nainštalovaný na vykurovacom module (EHM). Tento modul už nie je potrebný.

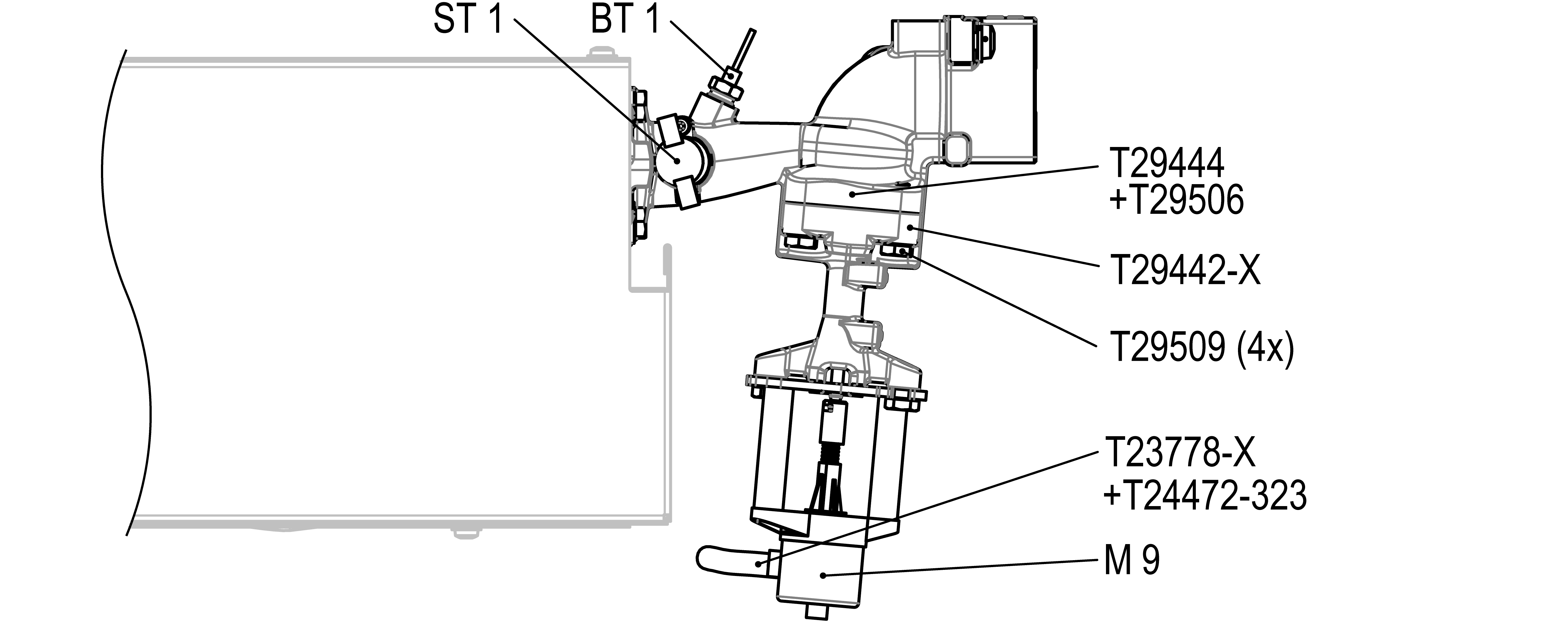

- Nainštalujte modul z nehrdzavejúcej ocele (VLM, T29442-X, T29444) vrátane súvisiacich komponentov na vykurovací modul (EHM), ako je znázornené na obrázku.
- Preneste snímač teploty (BT_1), termostat (ST_1) a hadicové pripojenie (obtok) do nového modulu z nehrdzavejúcej ocele.
- Znova nainštalujte a nainštalujte vykurovací modul (EHM).

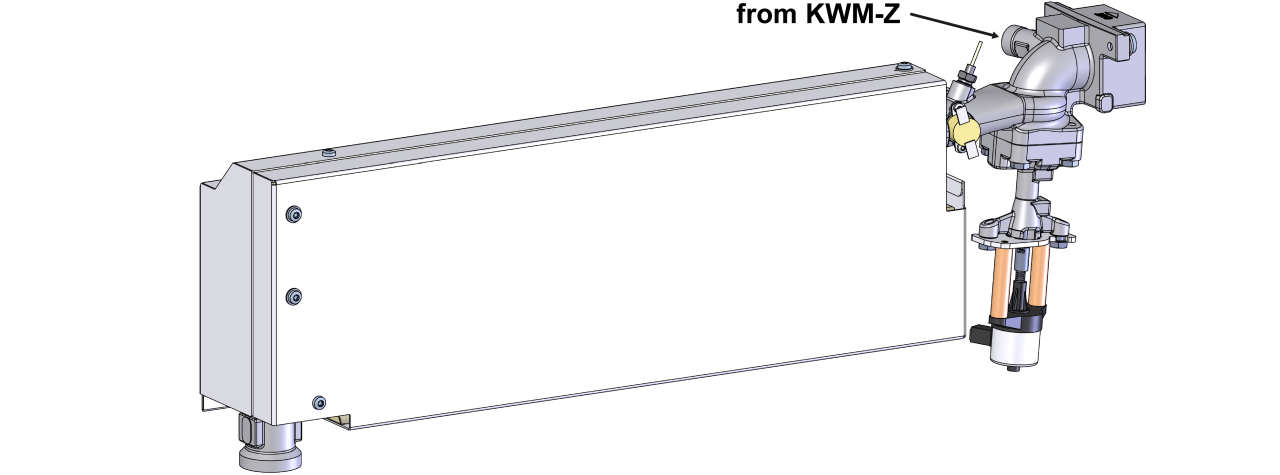

- Pripojte hadicové vedenie DN10 (T29525) z modulu chladiacej vody (KWM-Z) k modulu z nehrdzavejúcej ocele (VLM) a utiahnite.
- Znovu namontujte kryt vzduchového potrubia pomocou 6x montážnych skrutiek.
Pripojte kábel a prilepte na typovú dosku
- Veďte kábel ventilu (T21533-5, T23778-11) pozdĺž existujúceho káblového zväzku do elektrického puzdra.
- Pripojte kábel ventilu k doske zariadenia (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Vymeňte odstránené káblové zväzky za nové.
- Sklopte prednú časť a zaistite 2x skrutky Torx.
- Prilepte na typovú dosku (T19277):
- na zadnej stene zariadenia
- na vnútorná strana predných dverí
- v rýchlom sprievodcovi (O8402-X)
Skontrolujte tesnosť a funkcia
- Opätovne namontujte externé hydraulické prípojky na Výstup z prístroja (OUT) a Spiatočka do prístroja (IN)
- Pripojte prívod chladiaca voda (pripojenie C).
- Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
-
Zapnutie zariadenia pomocou tlačidla I/O (
), skontrolujte tesnosť a funkciu zariadenia.
Vypnúť a nainštalovať kryty
-
Vypnúť zariadenie pomocou tlačidla I/O ().
- Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
- Vypnúť hlavný vypínač (QS 1).
- Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
