namen

Nadgradnja dodatne opreme ZE

kvalifikacija

strokovno osebje

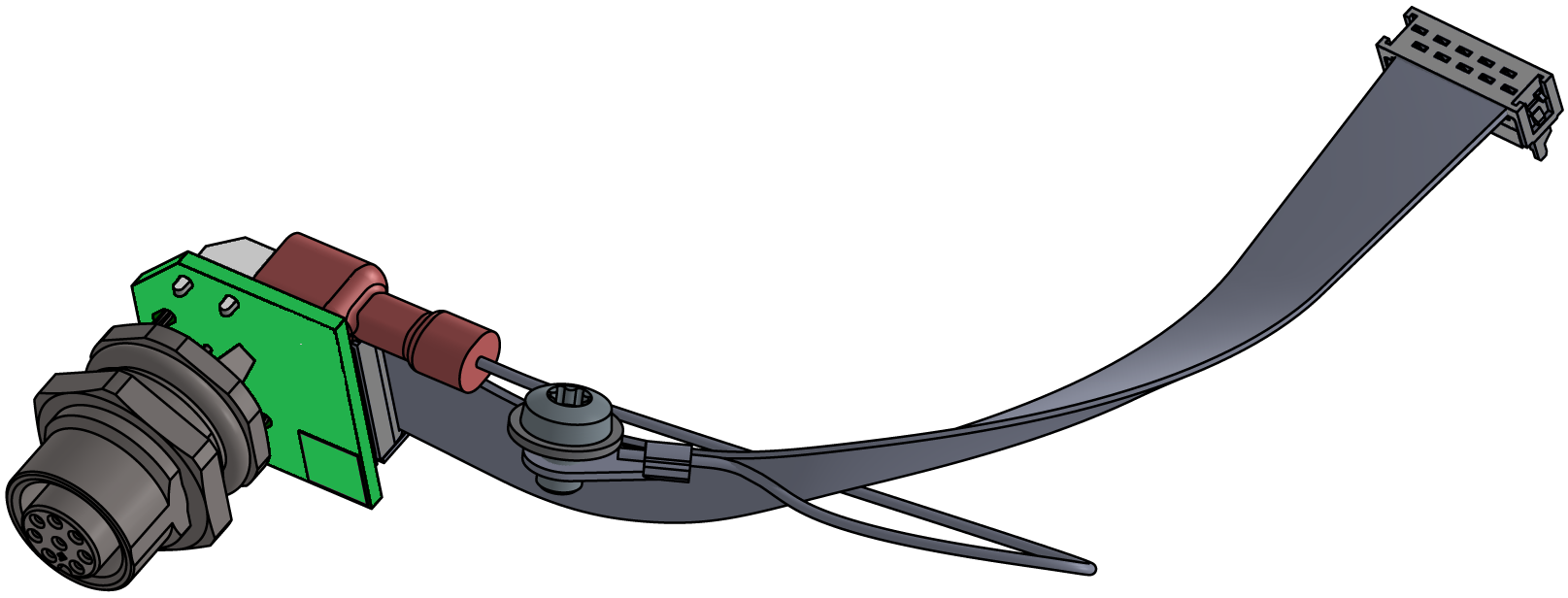

Material

Pos.ImenovanjePredmetiT29214
01

Platina ZE-61

T285781
02

Trak kabel 10-pol.

T288451
03

žica GNYE

L07081
04vpenjalni diskT14219-41
05

vijak M4x6

B30616151
06

Stecker M12, 8-pol.

T263211
07Tipska tablicaT192773

Potreben material

  • Torx izvijač size 20
  • Prstan ključ, size 18

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

ohladiti in izklopite

  • Na osnovni zaslon tapnite funkcija gumb ().
    • Naprava se ohladi, dokler temperatura ni nižja od temperatura ohlajanja. Naprava se nato izklopi.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odprta spredaj

  • Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.

Naknadna vgradnja

  • Odstranite slepi vtič iz ustrezne pritrditve na dodatno opremo. To ni več potrebno.

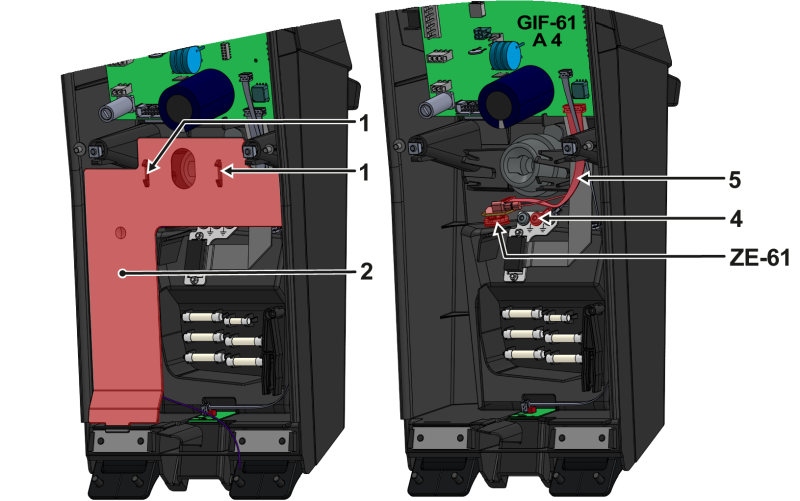

  • Pritisnite pritrdilne trakove (①) skupaj in odstranite pokrov kabla (②).
  • Ploščo (ZE-61, T28578) prenesite z notranja stran spredaj skozi odprtino »ZE« in jo pritrdite od zunaj s šesterokotno matico.
    • Najprej odstranite šesterokotno matico s priključka plošče ZE-61.
  • Priključite ozemljitveno povezavo (L0708) z ravnim vtičem na ploščo (ZE-61).
  • Pritrdite ozemljitveno povezavo (L0708) na ozemljitveno ploščo (④) z vpenjalnim diskom in vijakom.
  • Povežite tračni kabel (⑤) na ploščo ZE-61 in GIF-61 (A_4, reža X23).
  • Vstavite pokrov kabla (②) v ustrezne vdolbine.
    • Prepričajte se, da se pritrdilne sponke (①) zaskočijo na svoje mesto.

Zapri spredaj

  • Zložite spredaj in pritrdite 2x Torx vijake.

  • Postavite nove plošče na zadnjo steno in na notranja stran vhodnih vrat naprava.
  • Blizu vhodna vrata.

Funkcija preverjanja

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).
    • Inicializacija se začne in prepozna dodatno opremo.
  • Preverite, ali je bila dodatna oprema prepoznana. Če se dotaknete polja stanja (), se odpre informacije sistem. Informacijski sistem prikazuje informacije o naprava in razpoložljivo pomožno opremo.
    • Če dodatna oprema ni prikazana, preverite vse priključke in znova zaženite naprava.
  • Preverite funkcionalnost s priključitvijo zunanje tipalo (glejZunanji tipalo).
  • Izklopite glavno stikalo (QS 1).
