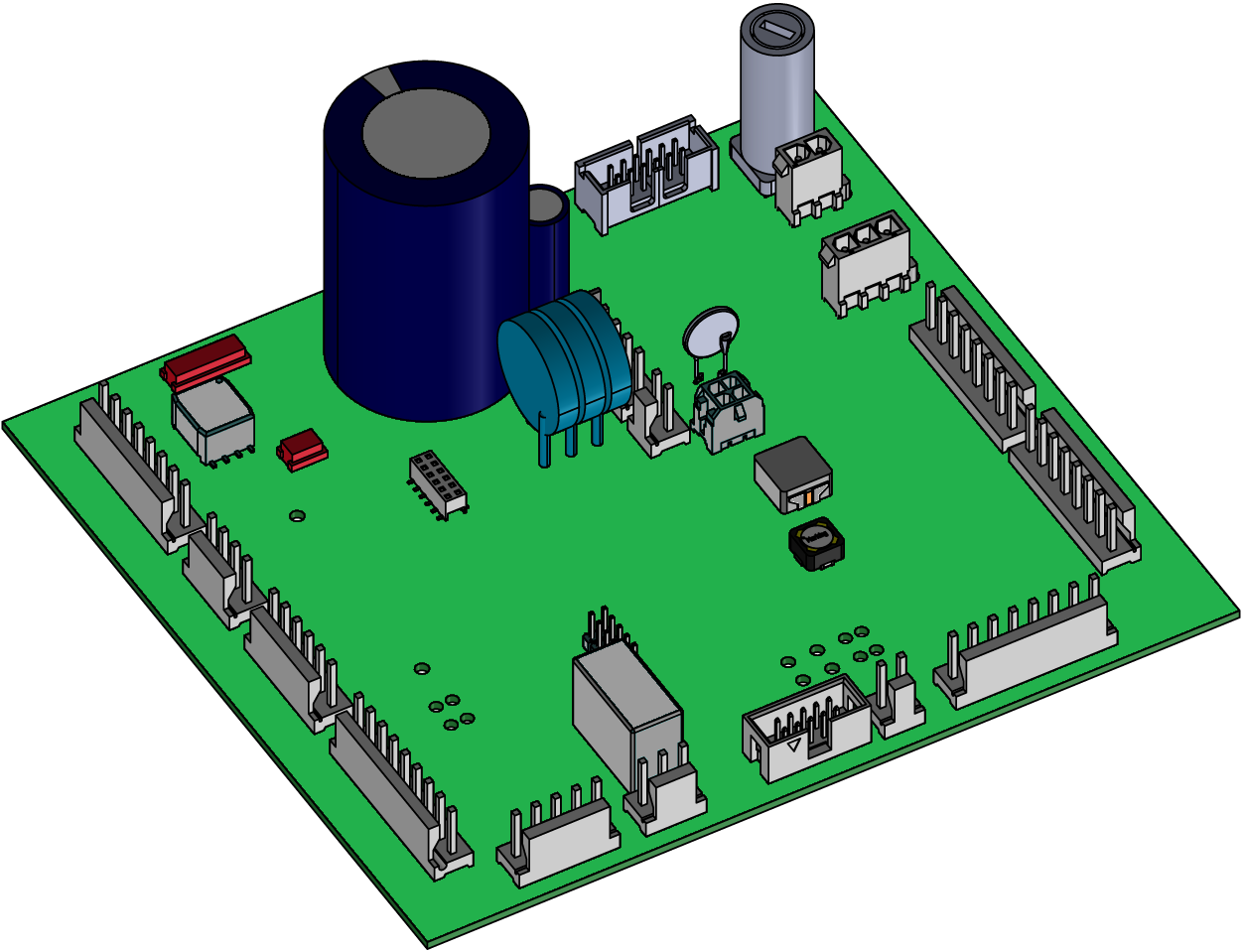

T28499: GIF-61 ploča na uredjaju

svrha

Zamena ploča na uredjaju GIF-61 (A 4)

kvalifikacija

stručno osoblje

Materijal

Potreban materijal

• Tork šrafciger veličina 20

Video vodič

Pratite vezu QR-Code da biste gledali IouTube video.

Nastavite

Hladjenje i isključite

• Na glavnom ekranu dodirnite funkcijsko dugme ().
  • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

• Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Otvori front

• Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Zamenite rezervni deo

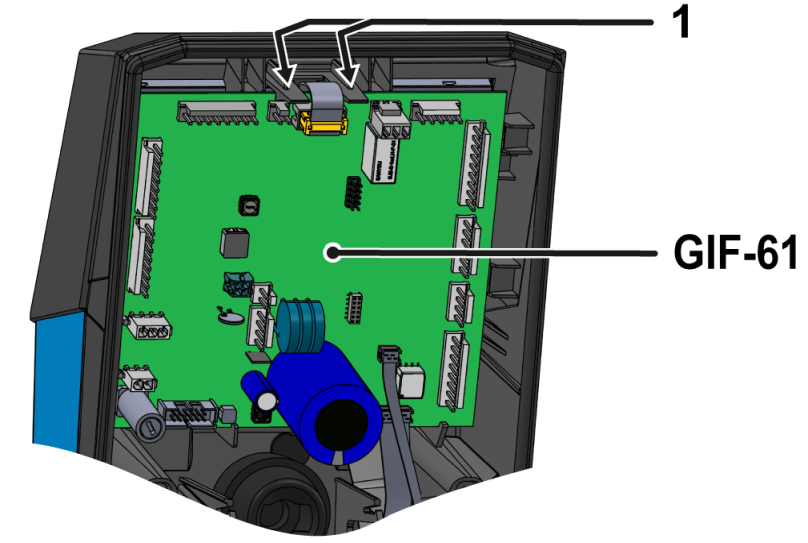

• Uklonite sve konektore na ploča na uredjaju GIF-61.
• Pritisnite GIF-61 ploča na uredjaju montažu trake (①) spolja.
  • Štampana ploča se sada može podići.
• Umetnite novu ploča na uredjaju GIF-61 u odgovarajuća udubljenja.
  • Proverite da li su montažne trake zaključane na mestu (①).
• Priključite konektore nazad u ploča na uredjaju GIF-61.
  • Proverite da li su svi konektori pravilno pričvršćeni.

Zatvori napred

• Sklopite prednji i obezbedite 2k Tork zavrtnje.

Uključite jedinica

• Povežite utikač za napajanje i uključite glavni prekidač (QS 1).

  • jedinica automatski ažuriranje softvera kada je to potrebno.

BELEŠKA!

Ako je konfiguracija nepotpuna, na ekranu se pojavljuje odgovarajuća poruka o grešci. Poruka o grešci se može zanemariti jer jedinica resetuje sve Podaci i parametar.

Resetovanje Podaci

• Dodirnite dugme profil na glavnom ekranu.
• Izaberite [Korisnički Profil]
• Podesite parametar na „održavanje“
• Izaberite [Servis] > [Konfiguracija] > [Reset U Potpunosti]
  • Pristup je preko koda "1.2. “
• Dodirnite simbol za resetovanje da biste resetovali sve Podaci.

konfigurisanje

• Izaberite [Servis] > [Konfiguracija].
  • Pristup je preko koda "1.2. “
• Ponovo konfigurišite jedinica. Prilikom konfiguracija pratite informacije na ploči Tip uređaja. Potrebna su sledeća podešavanja parametara:
  • serijski broj uredjaja
  • godina proizvodnje
  • Temperatura
  • hidraulični sistem
  • veličina kućišta uređaja
  • Tip grejanja
  • tip pumpe
  • Tip hlađenja
  • Linijski napon (U _N)

Kalibrirati

Kalibrirajte merenje pritiska

• Uverite se da je jedinica pod pritiskom.
  • Manometar na jedinica treba da čita 0,0 (± 0,3) bar.
• Uklonite hidraulične veze na linijama za Glavni vod i Povratni vod.
• Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak sistema] ili [Pritisak Na Glavnoj Liniji].
  • Pritisak sistema treba da pokaže 0,0 (± 0,1) bar.
• Ako postoji odstupanje od> 0,1 bar, senzori pritiska uređaja moraju se proveriti. Za veće linearne greške mora se ispraviti opšte odstupanje (offset) od senzor pritiska.
  • [Servis] > [Kalibracija] > [Pritisak] > [Senzor pritiska 1 Offset] (sistemski pritisak) ili [Senzor pritiska 2 Offset] (Pritisak na glavnoj liniji).

Proverite merenje pritiska

• Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak sistema] ili [Pritisak Na Glavnoj Liniji]
  • Pritisak sistema treba da pokaže 0,0 (± 0,1) bar. Ako ne, ponovite kalibraciju senzor pritiska.

Kalibrirajte merenje protoka

• Instalirajte hidrauličnu liniju sa zapornim ventil (npr. Uredjaj za proveru HB-TP180) između priključak za Glavni vod i Povratni vod.
• Upravljajte jedinica u normalan rad na 40 °C najmanje 10 minuta.
• Izaberite [Servis] > [Kalibracija] > [Protok] > [Offset protok (unutrašnji)].
  • Podesite parametar na 5 l/min.
• Zatvorite zaporni ventil između Glavni vod i povratka i sačekajte 1 minut.
• Pročitajte trenutnu brzinu protok.
• Podesite parametar [Offset protok (interni)] prema sledećem proračunu:
  • Novi pomak = 5 L/min - 'strujni tok' [protok].
• Ponovo otvorite zaporni ventil.

Proverite merenje protoka

• Upravljajte jedinica u normalan rad na 40 °C najmanje 10 minuta
• Zatvorite zaporni ventil između Glavni vod i Povratni vod
  • Brzina protok pada na 0 l/min, a poruka alarma „Protok-nula“ kasni.
• Priznajte Potvrdite alarm i otvorite zaporni ventil.

Proverite funkciju

• Uključite jedinica pomoću dugmeta I/O (), proverite nepropusnost i funkciju jedinica.
  • Proverite funkcije jedinica (pravila za željenu ciljnu vrednost).
• Isključite jedinica pomoću dugmeta I/O ().
  • Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
• Isključite glavni prekidač (QS 1).
