T28962-Ks: WTM zaptivni set
svrha
Zamena pečata iz modula za prenos toplote (WTM)
kvalifikacija
stručno osoblje
Materijal

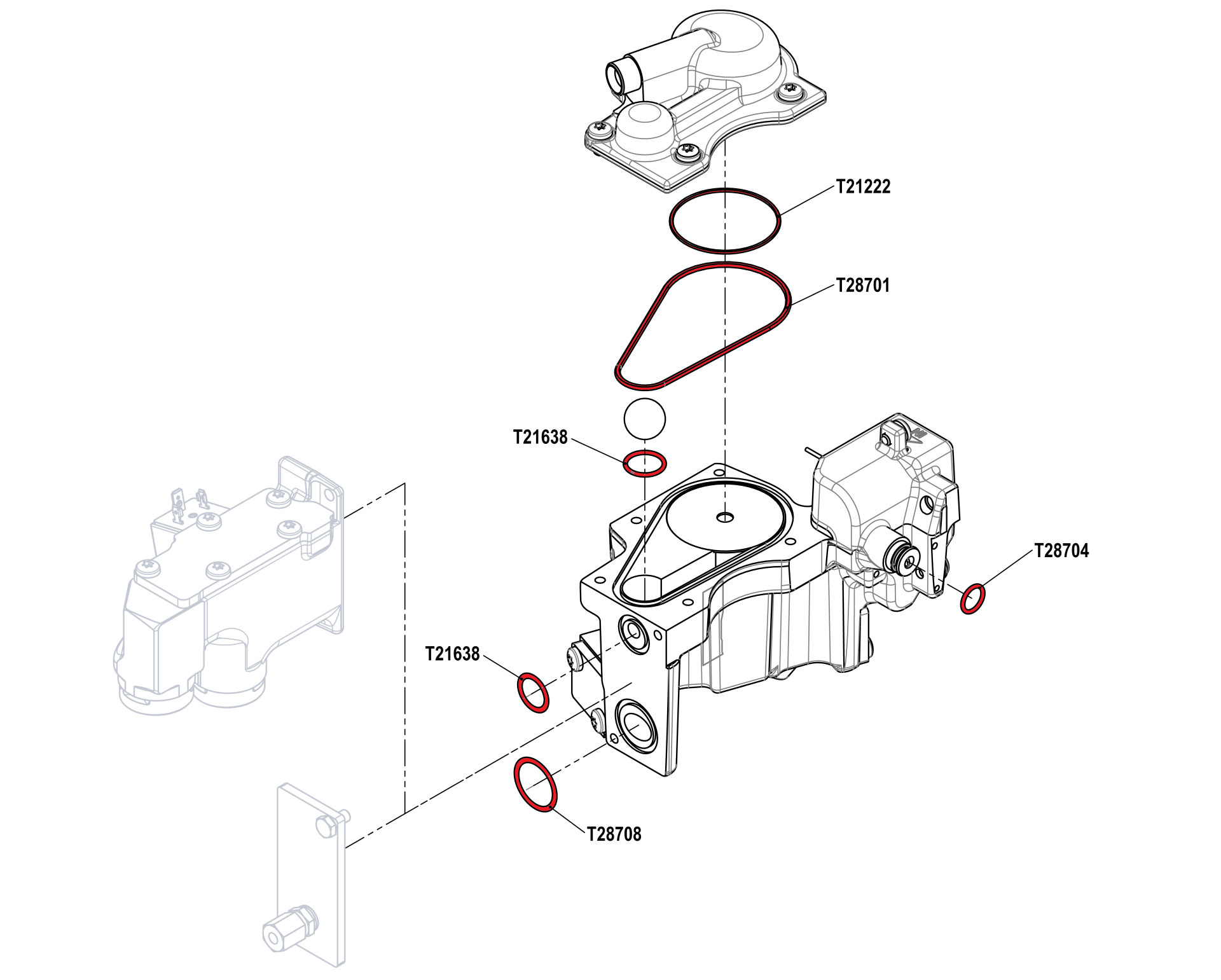

| Pos. | Oznaka | Artikal | T28962-1 | T28962-2 |
| 01 | o prsten FPM 17k2 | T21638 | 2 | - |
| 02 | o prsten FPM 88.57k2.62 | T28701 | 1 | - |
| 03 | o prsten FPM 50,52k1,78 | T21222 | 1 | - |
| 04 | o prsten FPM 12k2 | T28704 | 1 | - |
| 05 | o prsten FPM 25k2 | T28708 | 1 | - |
| 06 | o prsten FPM 17k2 | T23523 | - | 2 |
| 07 | o prsten FPM 88.22k2.62 | T28702 | - | 1 |
| 08 | o prsten FPM 50,52k1,78 | T23525 | - | 1 |
| 09 | o prsten FPM 12k2 | T28705 | - | 1 |
| 10 | o prsten FPM 25k2 | T28709 | - | 1 |
Potreban materijal
- Tork odvijači, veličina 20 i 30
- Odvijač sa ravnom glavom, veličina 0
- šestougaoni ključ, veličina 10
Video vodič
Pratite vezu QR-Code da biste gledali IouTube video.
Nastavite
PAŽNJA!
Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:
Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.
Hladjenje i pražnjenje
- Na glavnom ekranu dodirnite funkcijsko dugme (
). - Na glavnom ekranu dodirnite funkcijsko dugme (
).- Jedinica se hladi i prazni kalup pre nego što ga isključi.
Proverite pritisak i isključite
- Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
- Pritisak sistema mora ekran 0,0 (± 0,1) bar.
- Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.
- Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
Uklonite poklopce
- Uklonite poklopce sa jedinica (→Otvori jedinica).
- Da biste pristupili modulu za prenos toplote (WTM), ceo vazdušni kanal mora biti demontiran sa 6 montažnih vijaka.
Zamena pečata
- Otvorite modul za prenos toplote (WTM) kao što je prikazano.
Uklonite zaptivke i očistite prostor u kojem su ugrađene zaptivke.
- Ubacite nove zaptivke i ponovo zatvorite modul za prenos toplote (WTM).
T28962-1: HB100/140Z61/62 (4T/4S)
T28962-2: HB-160Z61/62 (4S)
- Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
-
Uključite jedinica pomoću dugmeta I/O (
), proverite nepropusnost i funkciju jedinica.
Isključite i instalirajte poklopce
-
Isključite jedinica pomoću dugmeta I/O ().
- Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
- Isključite glavni prekidač (QS 1).
- Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
