syfte

Byte av värme (EH 1)

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjektT29616-1T29616-2T29616-3T29616-4
01

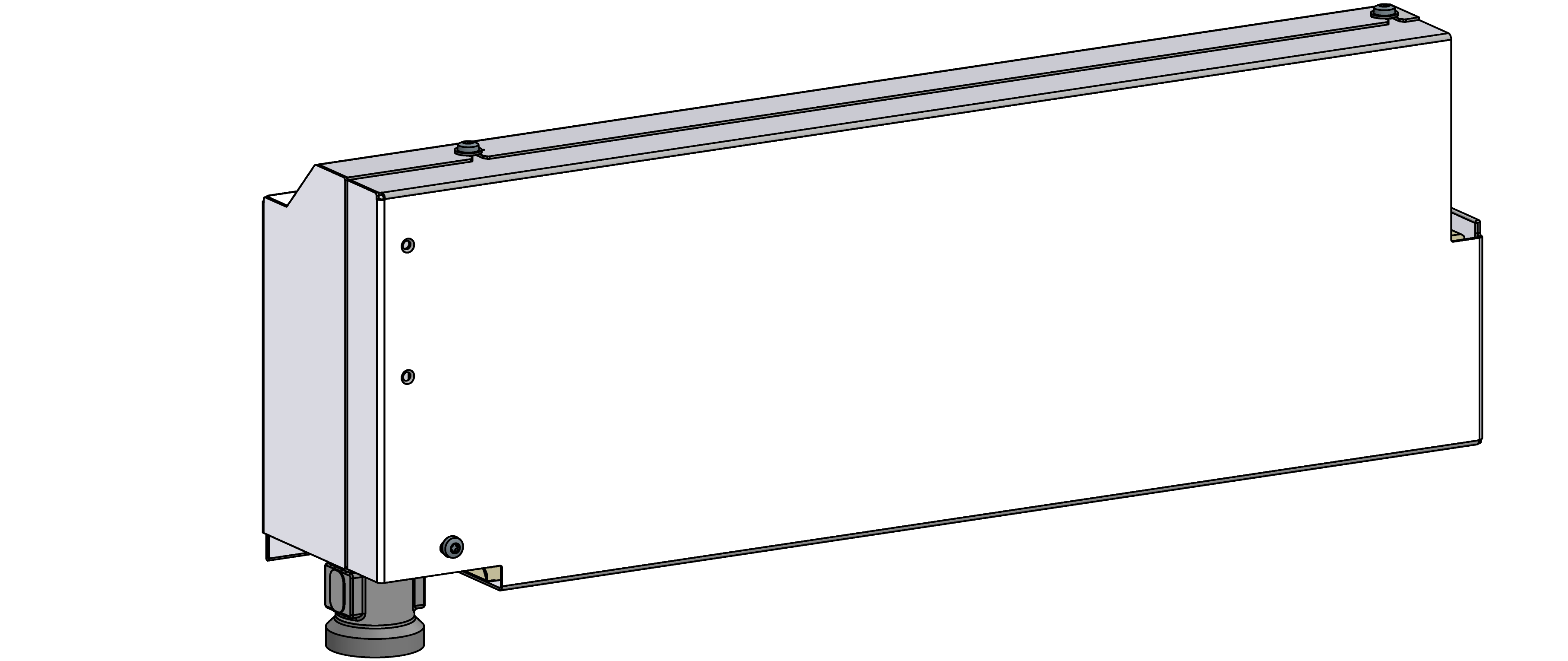

Värme 16 kW, 3x400/460 V

T29402-51---
02

Värme 16 kW, 3x220 V

T29402-6-1--
03

Värme 8 kW, 3x400/460 V

T29402-3--1-
04

Värme 8 kW, 3x220 V

T29402-4---1
05

Extratillbehör/Option för anslutning till Framledningsmodulen (VLM): tätning
28x31x1 – PTFE

T29212----

Nödvändigt material

  • Skiftnyckel, size 32, 41
  • Ringnyckel, size 10
  • Torx skruvmejsel storlek 20

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

avkylning och tömning

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar och tömmer formen innan den stängs av.

Kontrollera trycket

  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    • Systemetstryck måste visa 0,0 (± 0,1) bar.
  • Trycket som visas av manometern måste vara 0,0 (+0,3) bar.

slå av och ta bort anslutningar

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.
  • Alla externa hydrauliska anslutningar på Framledning (OUT) och Returledning (IN).

Ta bort locken och öppna fronten

  • Ta bort locken från aggregatet (Öppna aggregat→).
  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.

Koppla ur kabeln

  • Koppla ur X302.X- och X303.X-kontakterna från ZSM-61 effektmätningskortet:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Ta bort värmekabeln helt

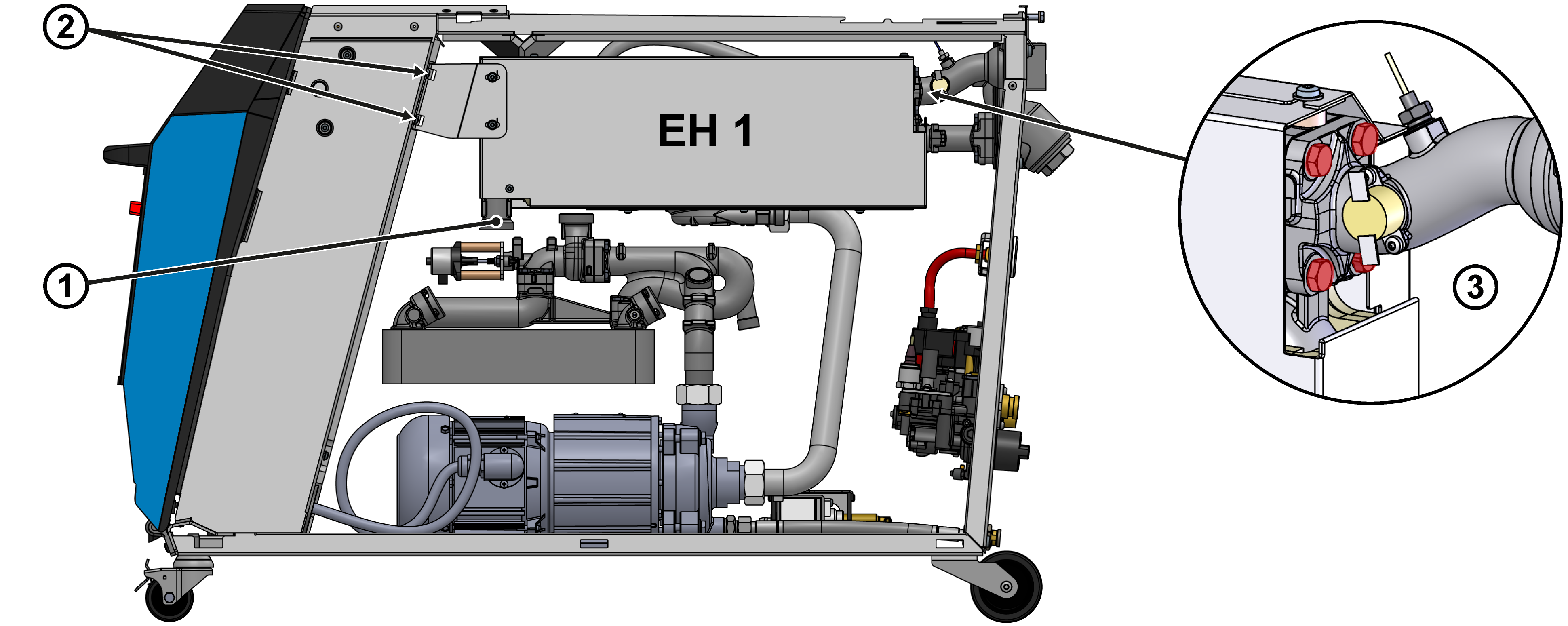

Ta bort värmemodulen (EH_1)

  • Ta bort slangledningen ① Wasser kan komma ut när anslutningarna öppnas.
  • Ta bort Torx skruvarna ② från fästet ½ varv.
  • Ta bort och ta bort de sexkantiga skruvarna ③ från anslutningsflänsen.
  • Lyft upp värmemodulen (EH_1) ur nyckelhålsfästet och lägg den åt sidan.

Installera värmemodul (EH_1)

OBSERVERA!

Skruvanslutningar, särskilt kombinationer av rostfritt stål/rostfritt stål eller stål/rostfritt stål, tenderar att fastna eller fastna vid drift under lång tid vid höga temperaturer. Det är därför:

  • Använd lämpliga smörjmedel

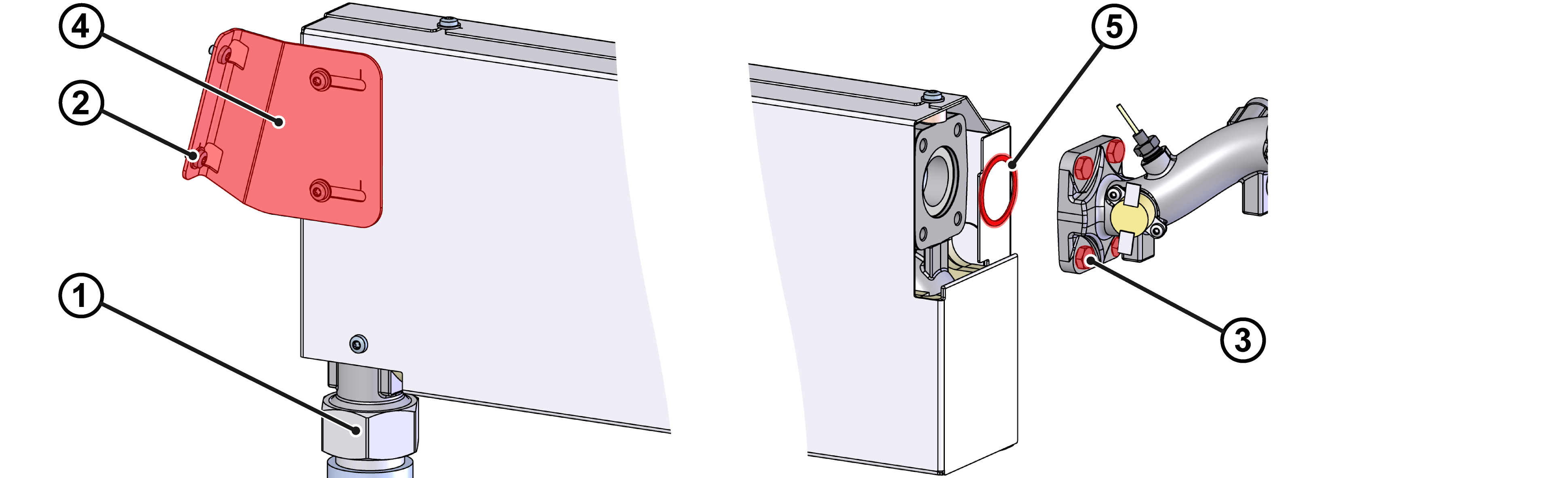

  • Ta bort fästet ④ och överför det till den nya värmen.
  • Kontrollera PTFE-tätningen ⑤ för slitage och byt ut vid behov.
  • Sätt in PTFE-tätningen ⑤ i spåret på den nya värmen.
  • Anslut värmemodulen (EH_1) till nyckelhålsfästet på sidan av det elektriska huset och placera den korrekt.
    • Kontrollera att tätningen passar snyggt i spåret.
  • Montera de sexkantiga skruvarna ③ på anslutningsflänsen och dra åt.
  • Dra åt Torx skruvarna ② från fästet.
  • Montera och dra åt slangledningen ①.

Anslut kabeln och pinnen på typskylten

  • Placera värmekabeln i det elektriska höljen.
  • Anslut X302.X- och X303.X-kontakterna till ZSM-61 effektmätningskortet:
    • 400/460 V: X302.X, X303.X → A 8.1 (ZSM-61)
    • 220 V: X302.X, X303.X → A 8.1 / A 8.2 (ZSM-61)
  • Vik upp framsidan och säkra 2x Torx skruvar.

Kontrollera täthet och funktion

  • Installera om externa hydrauliska anslutningar på Framledning (OUT) och Returledning (IN).
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.
  • Efter ett framgångsrikt täthetstest, värm upp temperaturkontrollenheten till den maximala aggregatstemperaturen.

slå av och installera omslag

  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Slå av huvudbrytaren (QS 1).
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
