Thermo-6 连接

注意！

电气和液压要求必须符合技术参数中的信息。 点击此处获取更多信息

电气

在以下条件下，由合格的电工进行电气连接：

• 只有在液压连接完成后才进行电气连接。
• 温度控制单元的电源电压、频率和保险丝必须符合型号牌和技术参数中的信息 → 点击此处

继续执行步骤：

1. 建立电网连接
2. 选配连接数据接口、外部控制系统和/或外部传感器 → 点击此处

液压

在以下条件下，由合格的液压人员进行液压连接：

• 螺旋接头和软管管路必须符合技术参数中的规格（耐压和耐温性）。
• 如果推荐的软管连接无法连接到外部传热回路，则为了实现最小的压力损失，必须在外部传热回路上而不是在设备上进行横截面减小。
• 所有螺栓连接都要使用装配膏，因为它们往往会卡住（尤其是不锈钢上的不锈钢）。
• 用于附件和附件的 M8 公制六角内六角螺钉必须拧紧，最大扭矩为 20 Nm。
• 为了充分利用温度控制单元的冷却能力，请尽量缩短冷却水出口并避免背压。
• 充分固定软管接头，防止直接接触，以避免烧伤的危险。

继续执行步骤：

1. 连接附件和配件
2. 连接冷却水入口和出水口
3. 连接 “转发水” 和 “回流”
4. 选配连接系统水输入和出水口 → 点击这里
5. 选配连接压缩空气输入和输出 → 点击此处

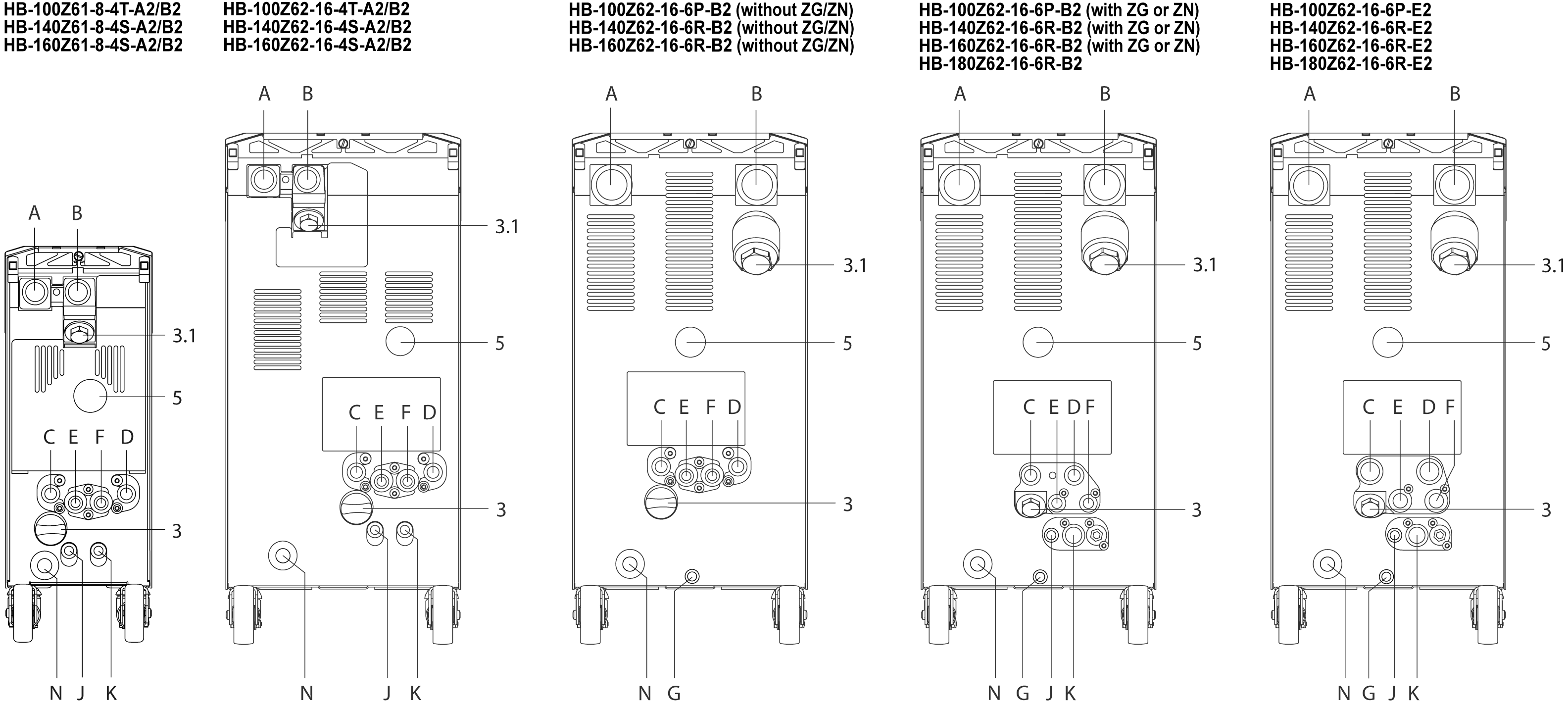

设备背面的连接和最重要的组件描述如下：

* 只有当你切换到单独的系统水连接时，才能使用该连接。→ 点击此处 ** 只有将使用压缩空气清空的模具设置为该出水口时，才能使用该连接。→ 点击此处
