T28499: GIF-61 устройство борда

цел

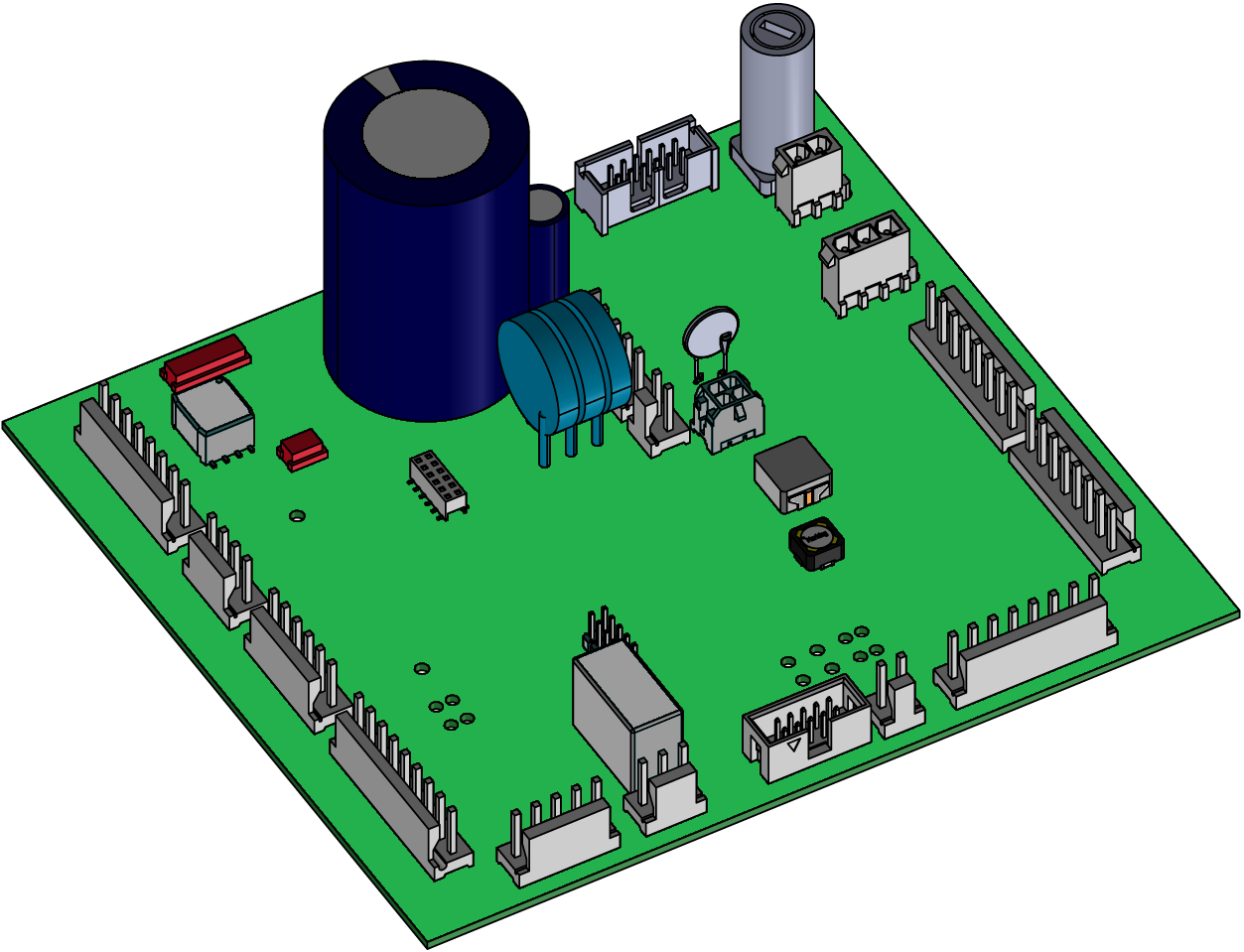

Подмяна на платката устройство GIF-61 (A 4)

Квалификация

специализиран персонал

Материал

Необходим материал

• Торкс отвертка size 20

Видео ръководство

Следвайте връзката с QR-Code, за да гледате видеоклипа в YouTube.

начин на действие

Охлаждане и изключвам

• На основен екран докоснете функционалния бутон ().
  • Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

• изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отвори отпред

• Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.

Сменете резервната част

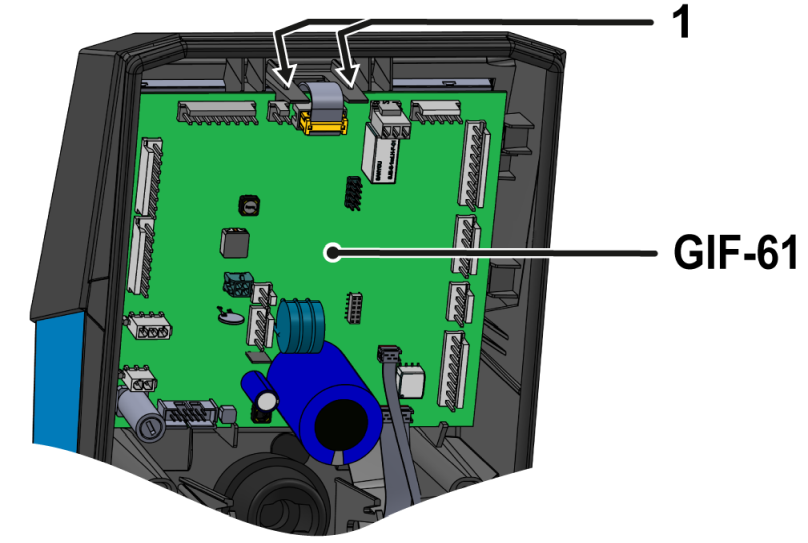

• Премахнете всички конектори на платката на устройство GIF-61.
• Натиснете GIF-61 устройство борда монтажни ленти (①) навън.
  • Печатната платка вече може да бъде вдигната.
• Поставете новата платка на устройство GIF-61 в съответните вдлъбнатини.
  • Проверете дали монтажните ленти са заключени на място (①).
• Включете конекторите обратно в платката на устройство GIF-61.
  • Проверете дали всички конектори са правилно прикрепени.

Затворете отпред

• Сгънете предната част и закрепете 2x Torx винтове.

включване устройство

• Свържете щепсела и включване главен прекъсвач (QS 1).

  • Устройството автоматично актуализиране на софтуера, ако е необходимо.

БЕЛЕЖКА!

Ако конфигурация е непълна, на екрана се появява съответното съобщение за грешка. Съобщението за грешка може да бъде игнорирано, тъй като всички Данни и параметър след това се нулират от устройство.

нулиране Данни

• Докоснете бутона за профил на основен екран.
• Изберете [Потребителски профил]
• Задайте параметър на „поддръжка“
• Изберете [сервизно] > [Конфигурация] > [пълно нулиране]
  • Достъпът е чрез кода "1.2. “
• Докоснете бутона за нулиране на символ, за да нулирате всички Данни.

Конфигуриране

• Изберете [сервизно] > [Конфигурация].
  • Достъпът е чрез кода "1.2. “
• Преконфигурирайте устройство. Когато конфигурирате, следвайте информация на табелката тип на устройството. Необходими са следните настройки на параметрите:
  • номер на устройството
  • година на производство
  • температура
  • хидравлична система
  • размер устройството
  • тип подгряване
  • тип помпа
  • Тип охлаждане
  • Напрежение на линията (U _N)

Калибриране

Калибриране на измерването на налягането

• Уверете се, че устройство е безнапорен.
  • манометър на устройство трябва да чете 0,0 (± 0,3) bar.
• Премахнете хидравличните връзки на линиите за пренасочване и пренавиване.
• Изберете [Дисплей] > [Действителни стойности] > [Системно налягане] или [Налягане Налягане на подаване].
  • Налягането на системата трябва да показва 0.0 (± 0.1) bar.
• Ако има отклонение от> 0,1 bar, сензорите за налягане на устройството трябва да бъдат проверени. За по-големи линейни грешки трябва да се коригира обща отклонение (отместване) от сензор налягане.
  • [сервизно] > [Калибриране] > [Налягане] > [Сензор налягане 1 Офсет] (Системно налягане) или [Сензор налягане 2 Офсет] (Налягане на подаване).

Проверете измерването на налягането

• Изберете [Дисплей] > [Действителни стойности] > [Системно налягане] или [Налягане Налягане на подаване]
  • Налягането на системата трябва да показва 0.0 (± 0.1) bar. Ако не, повторете сензор налягане Калибриране.

Калибриране на Измерване на разхода

• Инсталирайте хидравличната линия със спирателен вентил (например тестер HB-TP180) между връзките Темп. изхо. и Впускателен.
• Работете с устройство при Норм. режим работа при 40 °C в продължение на поне 10 минути.
• Изберете [сервизно] > [Калибриране] > [Дебит] > [Изместване на разход (вътрешен)]
  • Задайте параметър на 5 L/min.
• Затворете спирателния вентил между пренасочването и връщането и чакам 1 минута.
• Прочетете текущия разход.
• Задайте параметър [отместване на потока (вътрешно)] според следното изчисление:
  • Ново отместване = 5 L/min — „текущ разход“ [разход].
• Отворете спирателния вентил отново.

Проверете Измерване на разхода

• Работете с устройство при Норм. режим работа при 40 °C в продължение на поне 10 минути
• Затворете спирателния вентил между Темп. изхо. и пренавиването назад
  • Дебитът пада до 0 l/min и аларменото съобщение „нулев дебит“ се забавя.
• Потвърдете аларма и отворете спирателния вентил.

функция проверка

• включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.
  • Проверете функциите устройство (регулиране за желаната зададена стойност).
• Изключете устройството с помощта на бутона I/O ().
  • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
• изключвам главен прекъсвач (QS 1).
