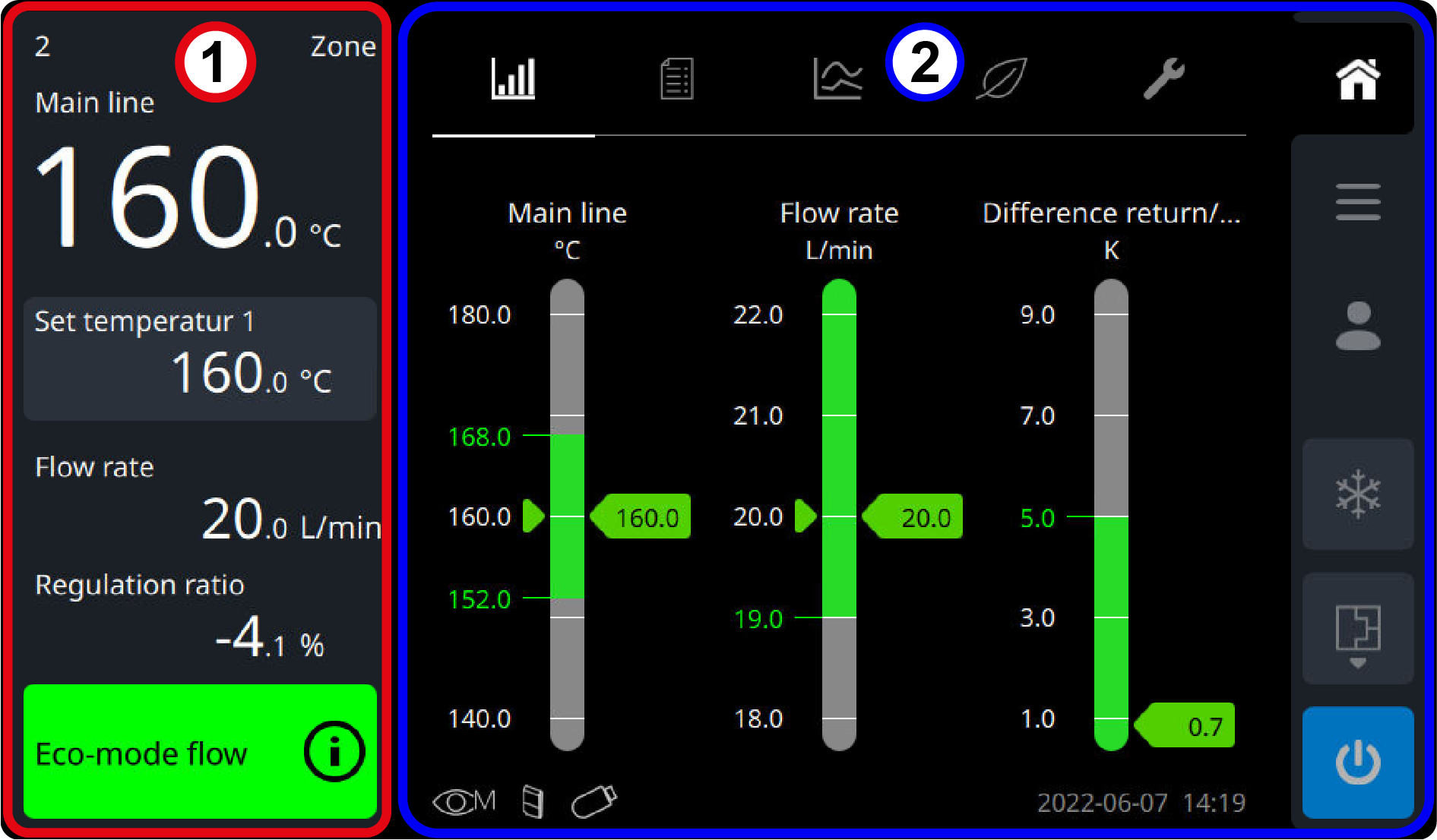

Riadiaca jednotka teploty sa ovláda prostredníctvom dotykovej obrazovky pomocou interakcií, ako je poklepanie, posúvanie a posúvanie. Pre jednoduchú navigáciu je používateľské rozhranie rozdelené do dvoch pevných oblastí:


POZOR!

Nikdy sa nedotýkajte obrazovky tvrdými alebo ostrými predmetmi.

POZNÁMKA!

  • Ak stlačíte tlačidlo pre funkciu alebo parameter na 2 sekundy, systém nápovedy sa otvorí priamo. Zobrazia sa iinformácie, ktoré sa zhodujú s parametrami.
  • Parametre a nastavenia, ktoré nie je možné ovládať alebo zmeniť, sú zobrazené sivou farbou.

Symboly

Zobrazenie ikon
Symboly v dolnej časti hlavnej obrazovky Zobrazenie iinformácie o zariadení.

Limit kontrola zakázaná. Zariadenie nemonitoruje žiadne limity.

Aktivovaná kontrola limitu. Používateľ manuálne určuje a nastavuje limity.

Aktivovaná kontrola limitu. Zariadenie automaticky určuje a nastavuje limity podľa nastavenej úrovne monitorovania.

Pripojený k serveru rozhrania Gate-6

Pripojené k internetu

Diaľkový ovládač aktivovaný

Časovač aktivovaný

Údaje USB nosič pripojený a rozpoznaný

Prenos dát USB dátový nosič aktívne (napr. Počas aktualizácie softvéru)

Aktivované automatické nastavenie. Kontrolné parametre sa automaticky prepočítajú a nastavia.

Aktivovaný dolný rýchlostný limit

Horný rýchlostný limit aktivovaný

Aktivovaný simulačný režim

Ovládacie ikony

Úprava aktuálnej základnej stránky obrazovky (obľúbená voľba)

Obľúbená voľba pre zobrazenie skutočnej hodnoty

Nastavenie
voľba Nastavenie sa okamžite použije a vráti sa na predchádzajúcu obrazovku.

Prepnite na ďalšie rozhranie.
Vráťte sa na predchádzajúce rozhranie.
Keď sú hodnoty zadané alebo vybrané možnosti, príslušné vstupné okno zostane bez zmeny a doplnenia.

Alebo skryť rozbalené dialógové okno

Zapnutie alebo vypnutie funkcie

Klepnutím na tlačidlo sa vstup zobrazí alebo skryje.

Spustite proces prepojenie e-cockpitu

Zastaviť spustenie procesu (napr. Optimalizácia regulátora, prepočítať Určiť)

Zastaviť proces (napr. Optimalizácia regulátora, prepočítať limit Určiť)

Spustite proces (napr. Stiahne sa a nainštaluje sa paket aktualizácie softvéru)

Údaje o exporte

Údaje o importe

Reset nastavení
Klávesy priblíženia grafu trendu

Prehrávanie živého režimu grafu trendov

Zastaviť režim grafu živého trendu

Prijímanie

Zrušiť
Symboly klávesnice
Pri nastavení hodnoty parametrov sa automaticky zobrazí numerická alebo písmenová klávesnica.

Odstrániť predchádzajúci znak

Kláves Enter
Späť na predchádzajúcu obrazovku s prenosom hodnoty

Prepínanie medzi vstupnými poľami

Zmeniť znamienko

Zvýšenie alebo zníženie vstupnej hodnoty o desatinu (0,1)

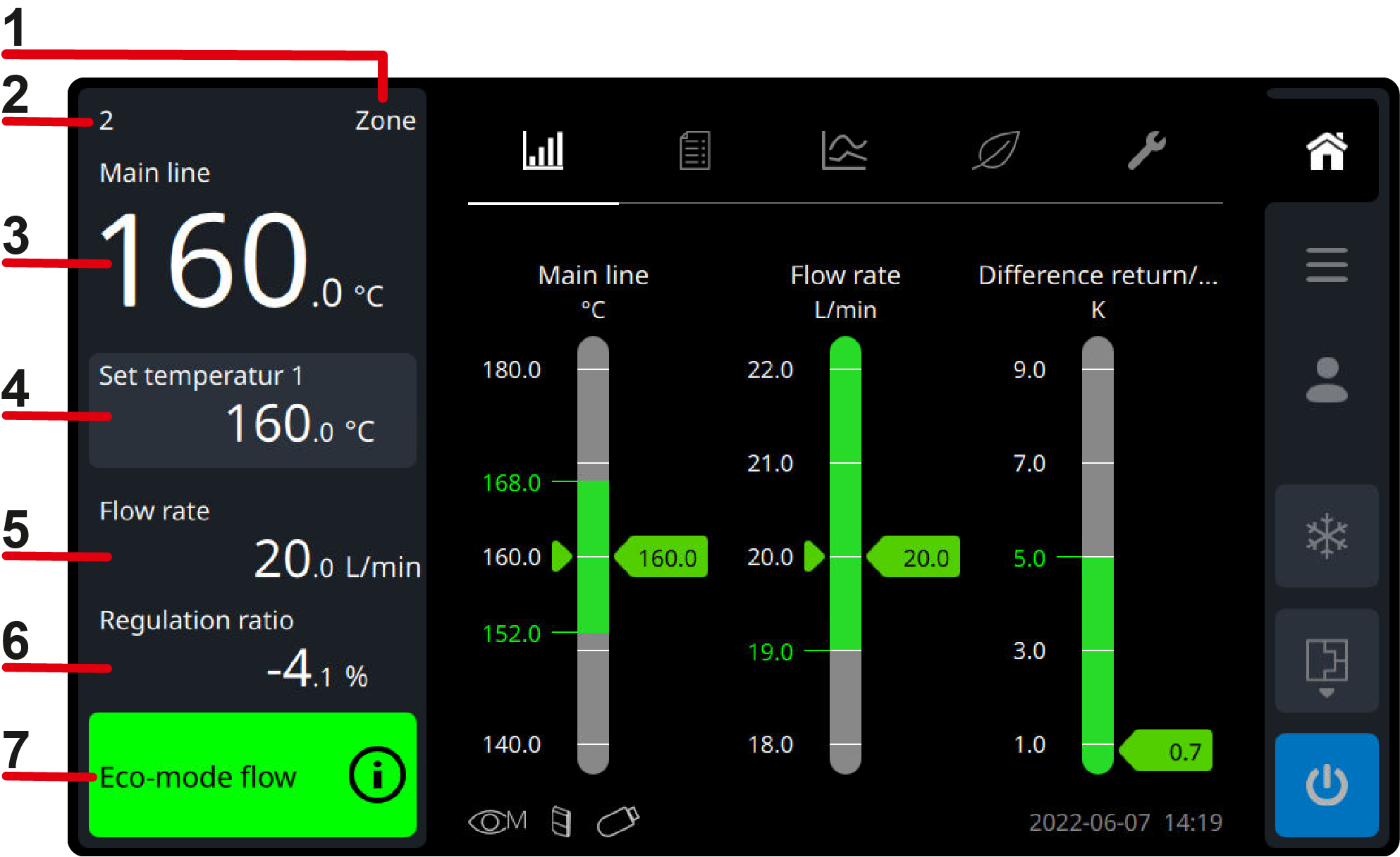

Stav zariadenia


OznačenieZobrazenieNastavenie
Popis pole (1)Pomenovanie zariadeníPomenovanie zariadenia je možné upraviť klepnutím na tlačidlo.
  • [Displej] > [Informácie o zariadení] > [pomenovanie Zariadenia]
pole adresa (2)Adresa diaľkového ovládaniaAdresu diaľkového ovládania je možné nastaviť klepnutím na tlačidlo.
Merací bod (3)Zobrazuje aktuálnu skutočnú hodnotu regulácie teploty v závislosti od nastavenia.
  • Výstup z prístroja
  • Spiatočka do prístroja
  • Externe
  • [Nastavenie] > [Regulácia Teploty] > [Vnútorný Bod Merania]
  • [Funkcie] > [Externý Senzor] → kliknite sem...
Cieľová hodnota (4)Zobrazuje zodpovedajúcu požadovanú hodnotu v závislosti od prevádzkového režimu.
  • [Nastavená teplota 1]
  • [Požadovaná teplota 2] (keď je aktívna funkcia [2. Cieľová hodnota])
  • [Teplota Chladenia] (keď je aktívna funkcia [Ochladiť])
  • [čas vyprázdnenia Formy] (ak je aktívna funkcia [vyprázdnenie formy])
Cieľová hodnota sa dá nastaviť klepnutím na tlačidlo.
  • [Cieľové Hodnoty] > [Nastavená teplota 1]
  • [Cieľové Hodnoty] > [Nastavená teplota 2]
  • [Nastavenie] > [Rôzne] > [Teplota Chladenia]
  • [Nastavenie] > [Rôzne] > [čas vyprázdnenia formy]
prietok (5)Meraný prietok-
nastavovací stupeň (6)Ohrievací výkon alebo chladiaca kapacita v%-
Pole stavu (7)Zobrazuje aktívny prevádzkový režim s farebným zobrazením stavu:

Klepnutím na stavové pole (symbol ) otvoríte informačný systém. Informačný systém zobrazuje všeobecné informácie o zariadení, ako aj informácie o nadchádzajúcich poruchách a upozorneniach (kliknite sem... ).


Ak text prevádzkového režimu bliká v stavovom poli, indikuje sa, že zvolený prevádzkový režim je stále v príprave.

  • Vyprázdnenie formy, napr. Ochladiť na teplota vyprázdnenia formy alebo bezpečnostná ochladzovacia teplota
  • Prevádzka na zastavenie priesaku, napr. čakanie na čas oneskorenia

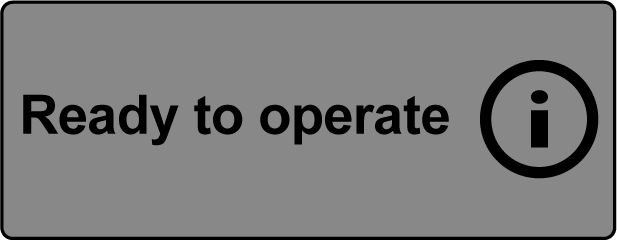

pripravené na prevádzku (sivá)

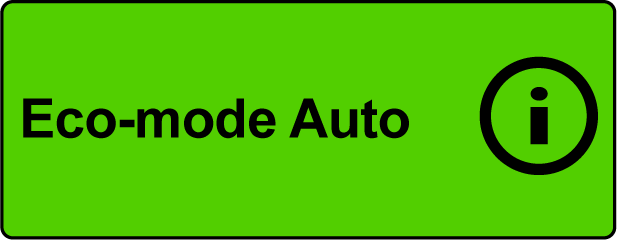

Bezproblémová (zelená)

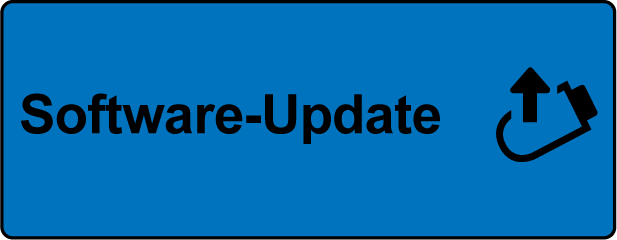

Aktualizácia softvéru (modrý)

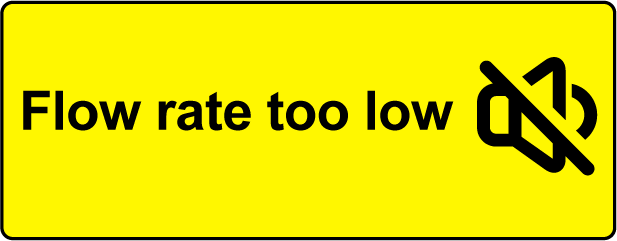

varovanie (žltá)

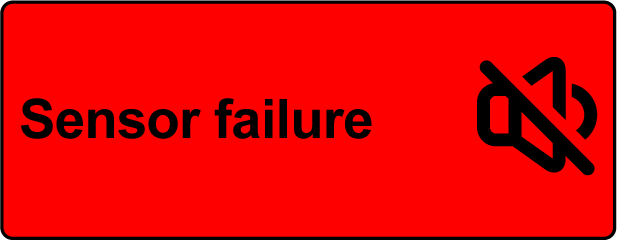

Porucha (červená)

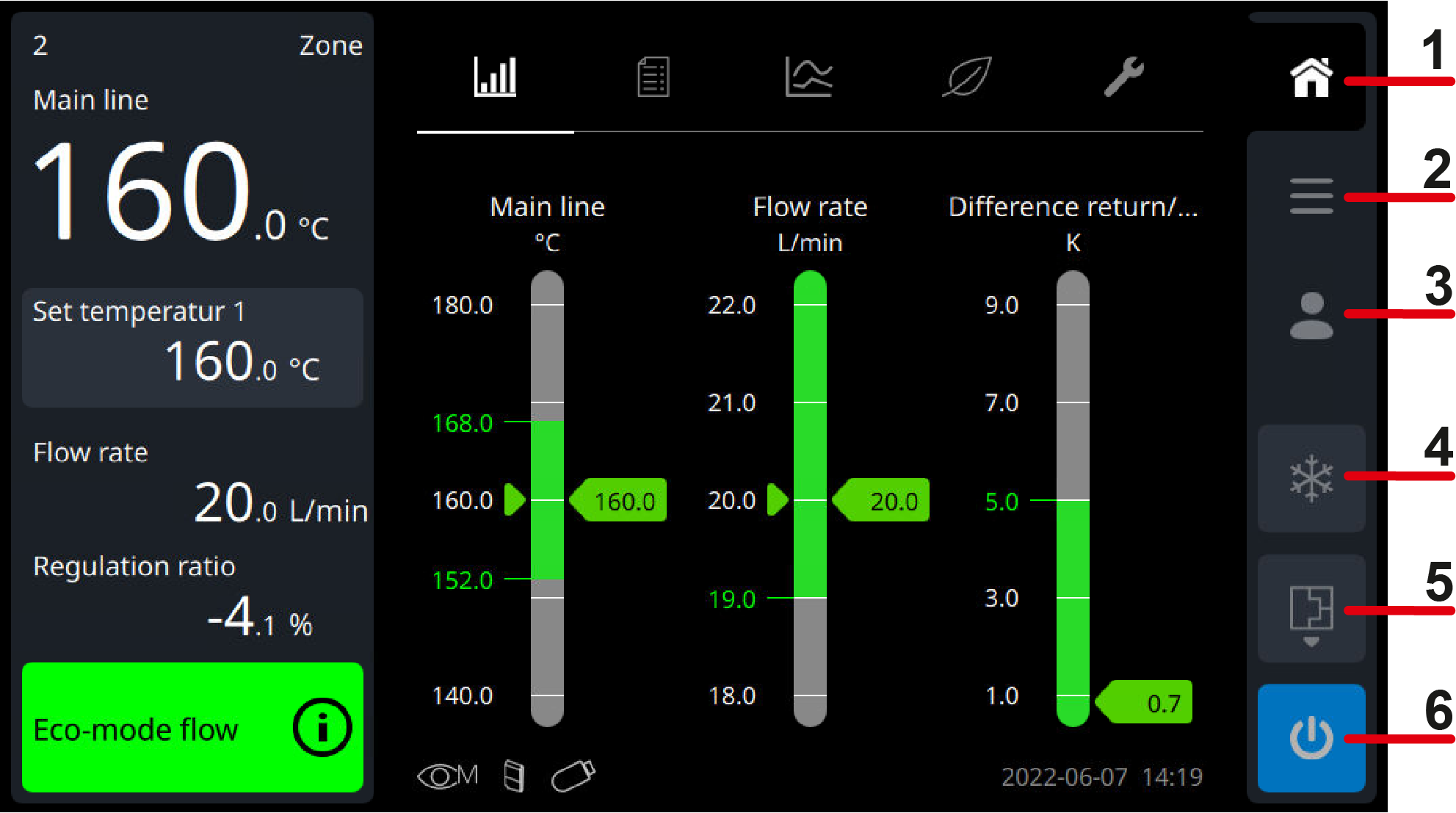

Základná obrazovka


Navigačné klávesy

Zobrazenie domu (1)

Rýchly prístup k nasledujúcim základným displejom

  • Zobrazenie skutočnej hodnoty ako indikátorový graf (teplota z vnútorného bodu merania, prietok, teplotný rozdiel medzi Preposielaním a Spiatočka do prístroja)

  • Skutočná hodnota Zobrazenie vo forme zoznamu

  • Trendový graf teploty a prietok

  • Energeticky úsporný zobrazenie

  • Zobrazenie intervalu údržby

Medzi jednotlivými základnými displejmi môžete prepínať klepnutím na register Symboly Alebo potiahnutím prstom.

hlavné menu (2)

Rýchly prístup k hlavnému menu, v ktorom sú uvedené podponuky vo forme dlaždíc. Medzi niekoľkými stránkami hlavného menu môžete prepínať potiahnutím prstom.

profil (3)

Rýchly prístup k nastaveniam profilu vrátane ovládacieho jazyka, prístupových práv, hlasitosti klaksónu a jasu obrazovky.

Funkčné klávesy

POZNÁMKA!

Funkčné tlačidlo (ochladiť, vyprázdnenie formy a I/O) sa musí stlačiť približne ¼ s, aby sa funkcia vykonala. Slúži ako ochrana, aby sa zabránilo nechcenému uvoľneniu v prípade náhodného kontaktu.

ochladiť (4)

Stlačením tlačidla sa zariadenie ochladí a vypne (→ kliknite sem... )

vyprázdnenie formy (5)

Stlačením tlačidla sa zariadenie vyprázdni a bez tlaku (→ kliknite sem... )

Zapnutie/vypnutie (6)

Stlačením tlačidla I/O sa zariadenie spustí v definovanom prevádzkovom režime. Zariadenie sa vypne opätovným stlačením tlačidla I/O.

Registrovať symbol

Symbol/Displej

Popis

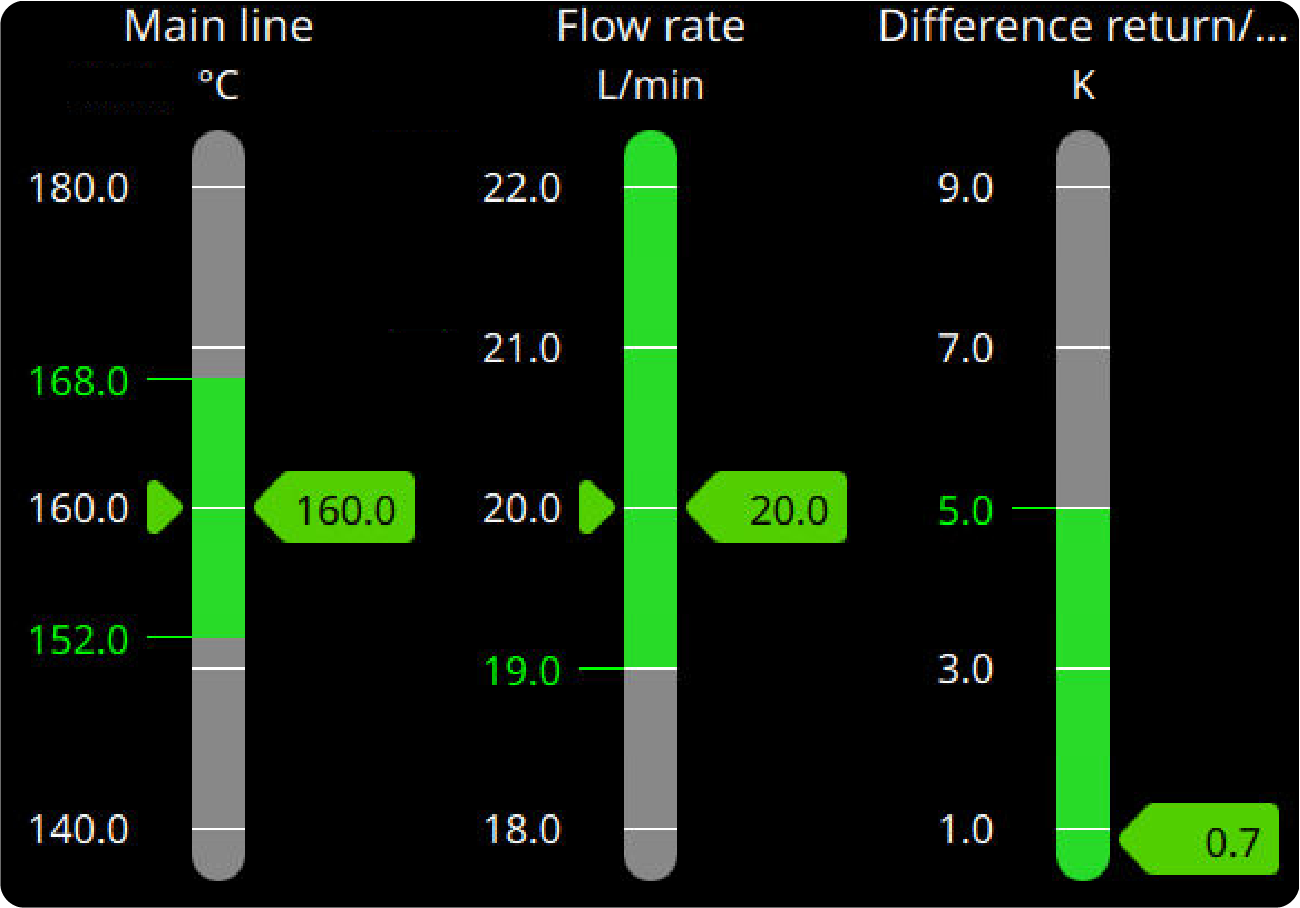

Skutočná hodnota Zobrazenie ako indikátorový graf

Skutočné hodnoty teploty (Výstup z prístroja, Spiatočka do prístroja alebo externe), prietok a rozdiel medzi Preposielaním a Prevíjaním dozadu sú graficky zobrazené ako indikátory. Okrem toho sa zobrazujú aj nastavené limitné hodnoty a cieľové hodnoty.

  • Ukazovateľ skutočnej hodnoty sa zobrazí vpravo od indikátora. V závislosti od procesu sa ukazovateľ zobrazuje sivá, zelená alebo žltá farba:

(sivá) → limitná hodnota neaktívne

alebo neplatné (zelená) → skutočná hodnota

v medziach (žltá) → skutočná hodnota mimo limitov

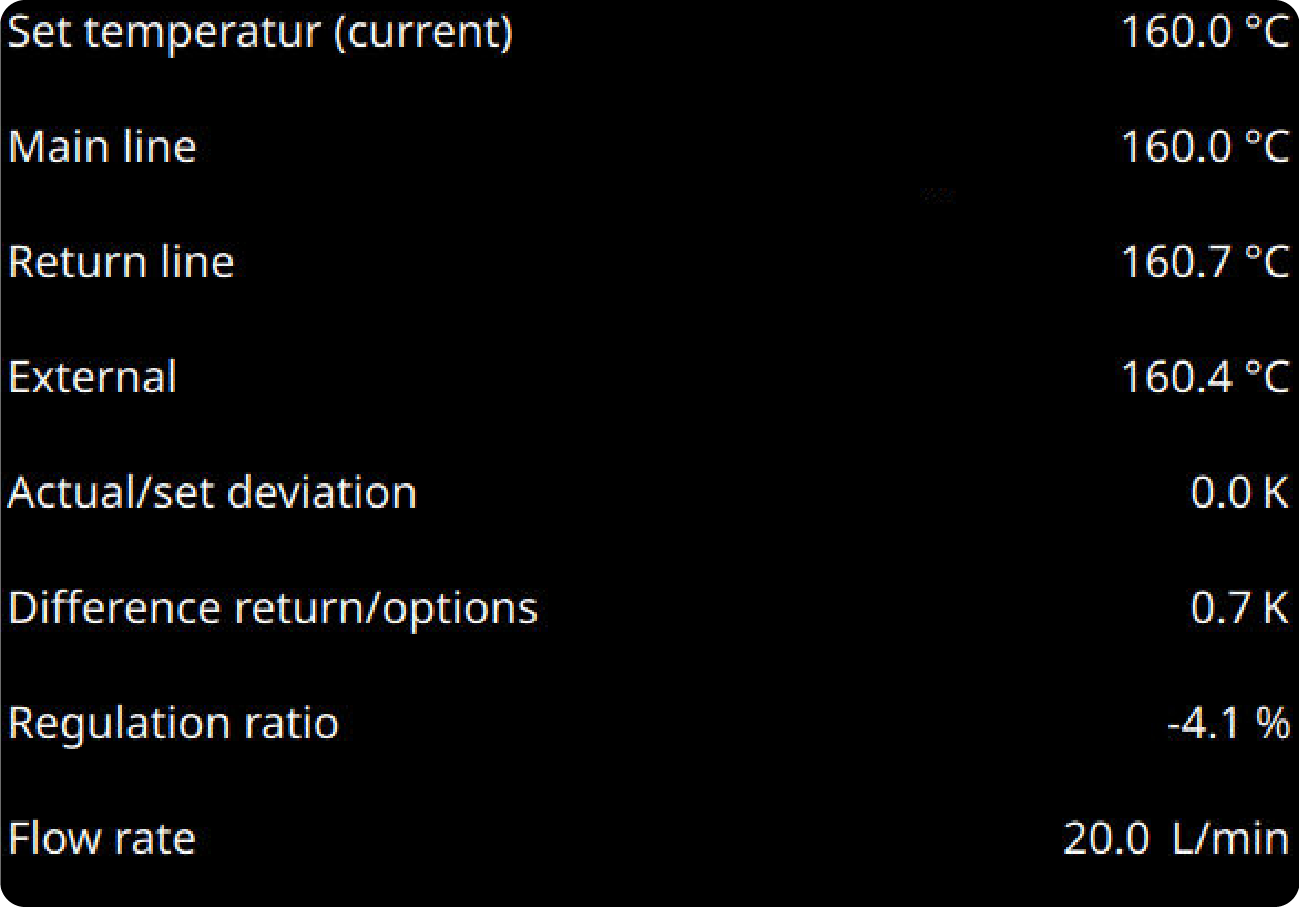

Skutočná hodnota Zobrazenie vo forme zoznamu

Skutočné hodnoty sa zobrazujú vo forme zoznamu. Parametre sú zobrazené alebo skryté v závislosti od nastaveného profilu používateľa. Ak chcete nastaviť parametre ako obľúbené alebo vykonať zmeny, klepnite na symbol úprav. Ako obľúbené je možné nastaviť maximálne 8 parametrov. Obľúbené položky sú uvedené v hornej časti triedenia, a preto sú priamo viditeľné na základnom zobrazení.

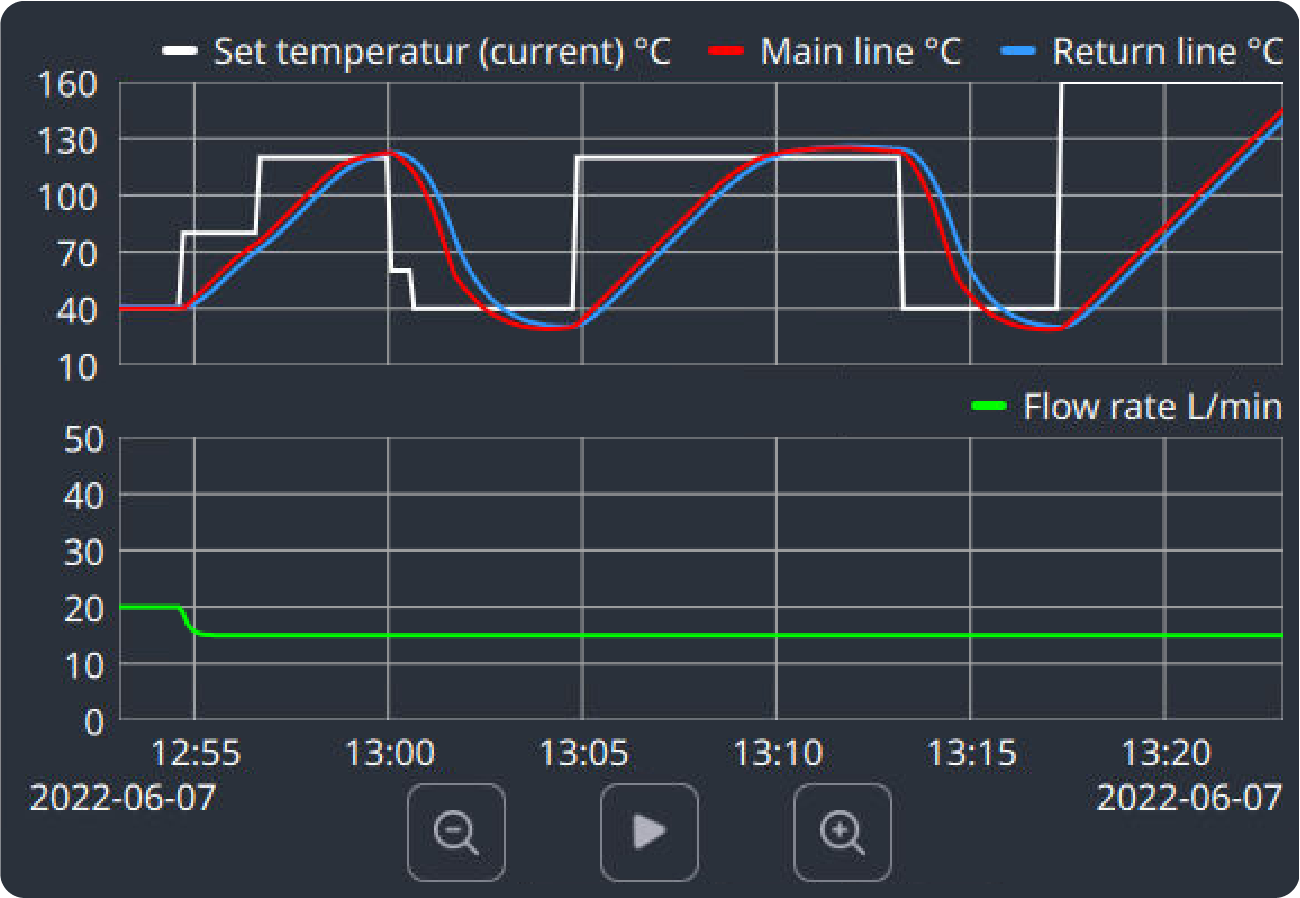

Trendový graf teploty a prietok

Záznam preddefinovaných hodnôt teploty a meranie prietoku sa graficky zobrazuje a zaznamenáva nepretržite. Nahrávku je možné spätne prezerať na štandardnom displeji pre diagnostiku porúch alebo uložiť ako USB záznam na USB nosiči dát (→ kliknite sem... ).

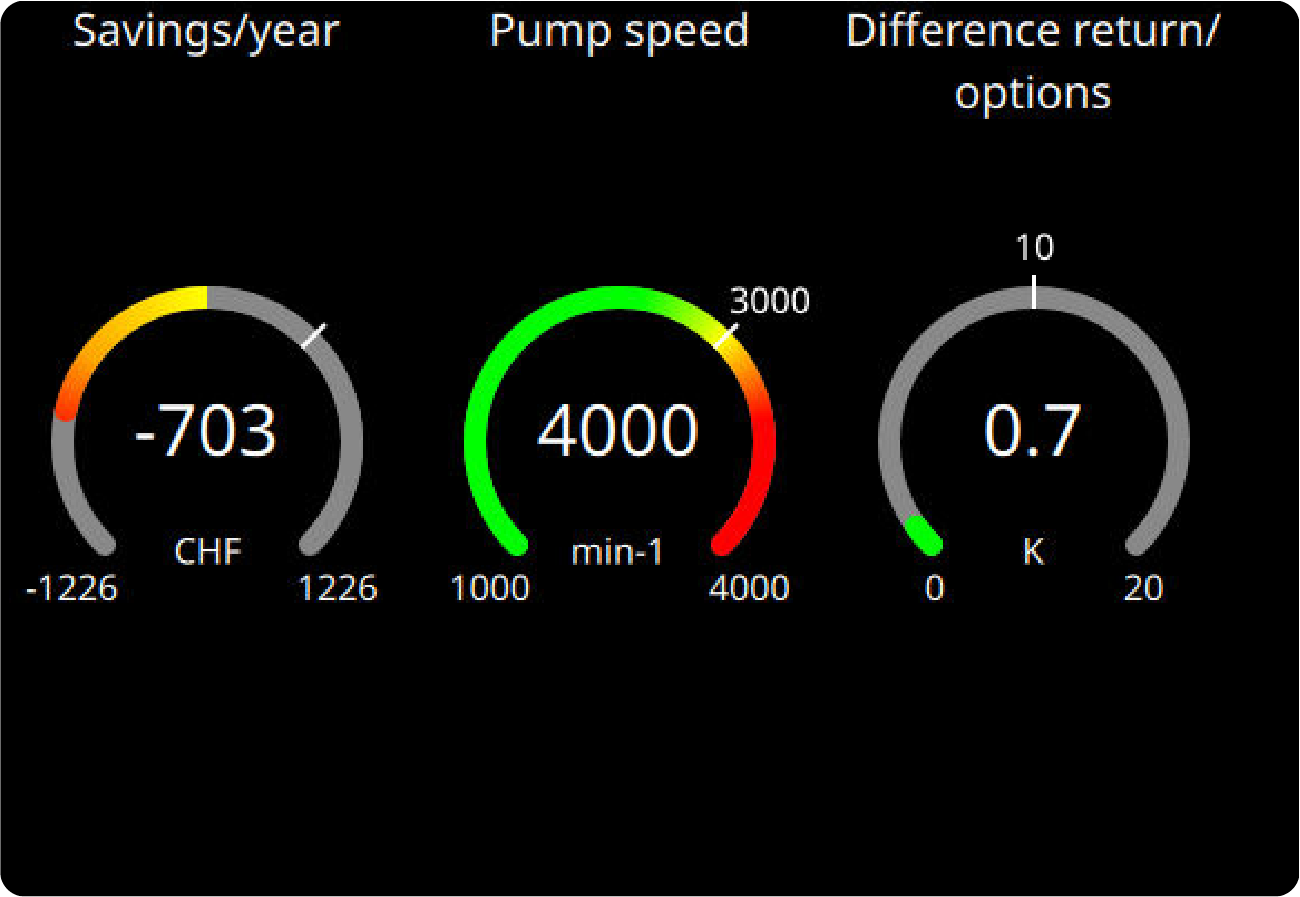

energeticky úsporný zobrazenie

Zobrazenie energetickej účinnosti zobrazuje aktuálne úspory za rok. Úspory za rok závisia od rýchlosti čerpadla a teplotného rozdielu medzi Preposielaním a Spiatočkou do prístroja (→ kliknite sem).

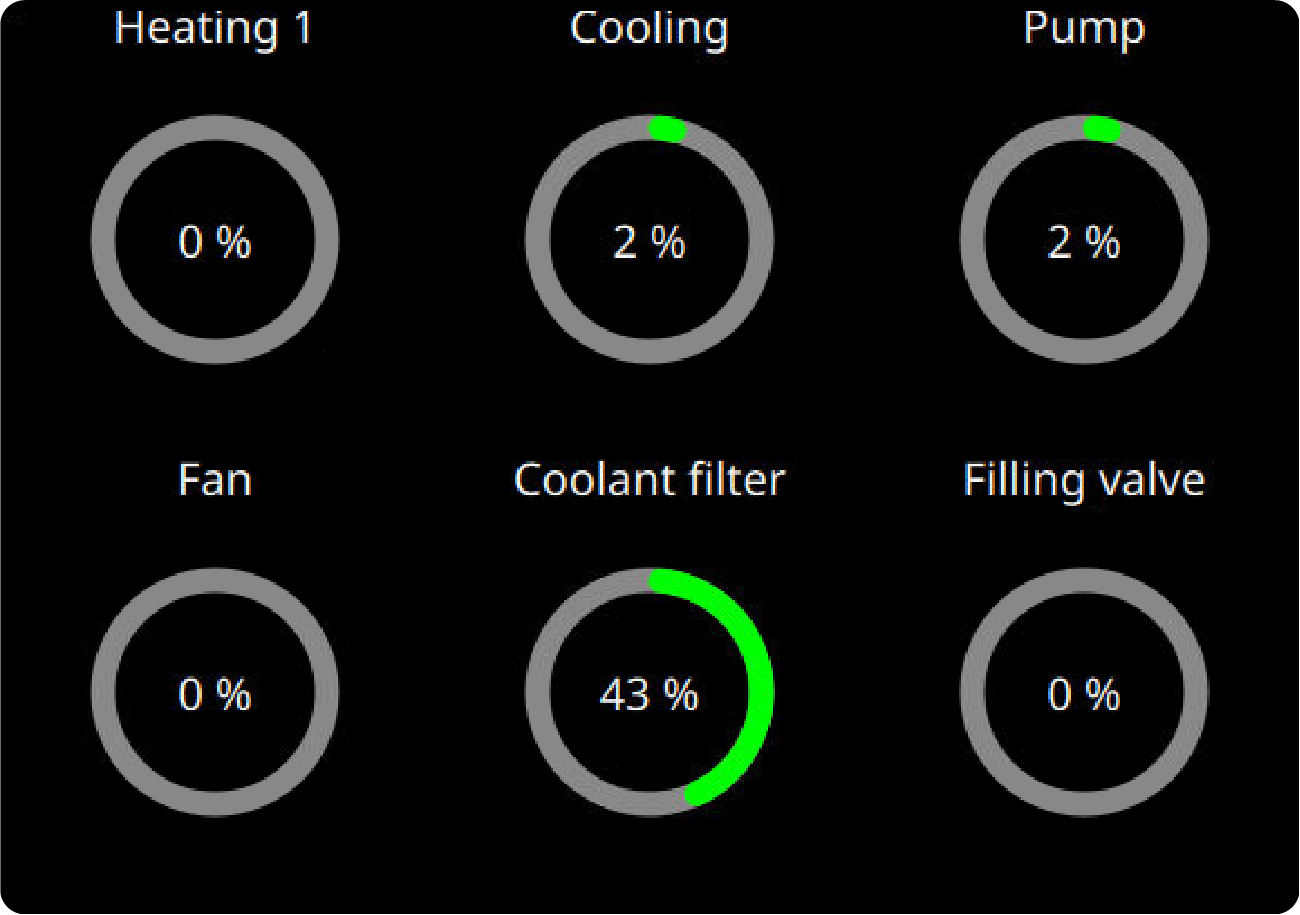

Zobrazenie intervalu údržby

Komponenty relevantné pre údržbu sú zobrazené graficky. Ak interval údržby dosiahne 95%, potrebná údržba sa zobrazí symbolom na paneli kariet na hlavnej obrazovke (→ kliknite sem... ).
