Remplacement du ventilateur 12 V (EV 1)

qualification

personnel spécialisé

matières

Pos.DésignationT28738T29342
01

ventilateur 12 V, 0,6 m

1-
01

ventilateur 12 V, 0,95 m

-1

Matériau requis

  • Tournevis Torx, taille 20

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et arrêt

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.

Front ouvert

  • Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.
  • Retirez le capot de protection du boîtier électrique en retirant les vis Torx.

Remplacer la pièce de rechange

REMARQUEZ !

Lors du remplacement du ventilateur, il est recommandé de nettoyer le tapis filtrant situé au bas de l'appareil et de le remplacer si nécessaire. Cliquez ici...

  • Débranchez le connecteur X24 de la carte d'appareils GIF-61 et retirez-le complètement.

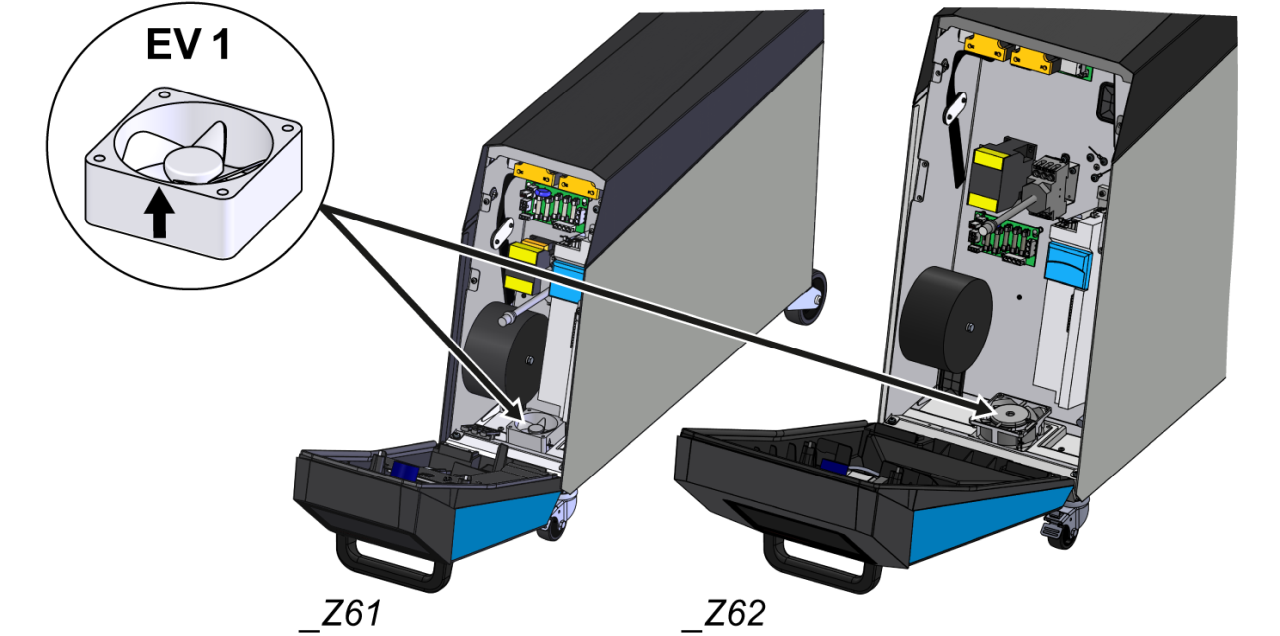

  • Retirez le ventilateur (EV_1)
    • Important : le ventilateur n'est pas vissé, il est uniquement fixé dans le boîtier électrique à travers le capot de protection.
  • Installez un nouveau ventilateur (EV_1).
    • Assurez-vous que le flux d'air est dirigé vers l'intérieur de l'appareil (voir la flèche sur le boîtier du ventilateur).
  • Acheminez le connecteur X24 vers la carte d'appareils GIF-61 et connectez-la.

Fermer le front

  • Installez le capot de protection autour du boîtier électrique et fixez-le à l'aide de vis Torx.
  • Repliez l'avant et fixez 2 vis Torx.

Fonction de vérification

  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.
  • Réinitialisez l'intervalle d'entretien du composant remplacé (→ Calendrier d'entretien).

arrêter

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
