T29216 : Équipement supplémentaire_ZB
objectif
Modernisation d'équipements optionnels ZB
qualification
personnel spécialisé
matières
| Pos. | Désignation | Article | T29216 |
| 01 | câble X25/X26, 0,26 m | T28732-1 | 1 |
| 02 | vis Torx M3x12 | B1983407 | 2 |
| 03 | écrou hexagonal M3 | B1874659 | 2 |
| 04 | câble ZB, 6 m | T24562-1 | 1 |
| 05 | plaque signalétique | T19277 | 3 |
Matériau requis
- Tournevis Torx, taille 20
- Clé à anneaux, taille 5.5
procédure
ATTENTION !
L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :
Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.
Refroidissement et arrêt
- Sur l'écran de base, appuyez sur le bouton de fonction (
).- L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.
- Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
Façade ouverte
- Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.

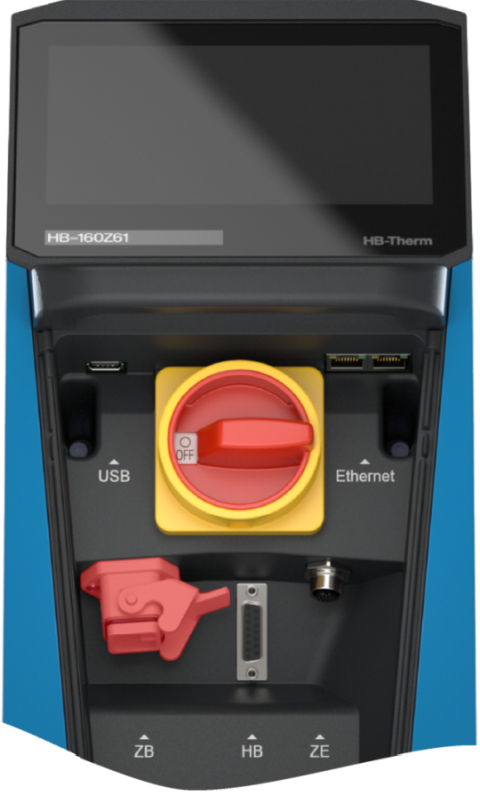

- Débranchez le connecteur aveugle de la connexion appropriée à l'équipement optionnel. Cela n'est plus nécessaire.
Rétrofit
- Pressez les sangles de fixation (①) ensemble et retirez le cache-câble (②).

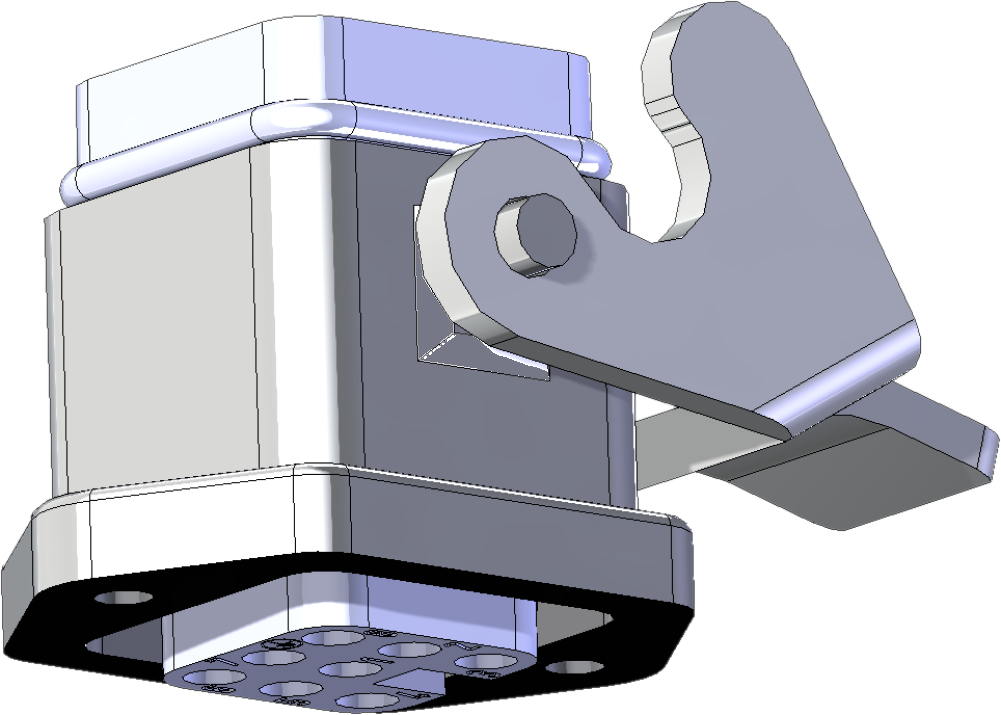

- Passez le câble (X25/X26, T28732-1) par l'ouverture « E.B. » située à l'avant et vissez-le fermement.
- Insérez d'abord la vis extérieure, puis la vis intérieure et fixez-la avec des écrous de fixation.
- Acheminez le câble (X25/X26, T28732-1) vers la carte d'appareils (GIF-61) et connectez-le.
- Connecteur 5 pôles → X25 (GIF-61)
- Connecteur 3 pôles → X26 (GIF-61)
- Insérez le cache-câble (②) dans les évidements appropriés.
- Assurez-vous que les clips de fixation (①) sont bien en place.
Fermer le front
- Repliez l'avant et fixez 2 vis Torx.
Fonction de vérification
- Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
- L'initialisation démarre et reconnaît l'équipement optionnel.
- Vérifiez que l'équipement optionnel a été reconnu. Appuyez sur le champ d'état (
) pour ouvrir le système d'informations. Le système d'information affiche les informations de l'appareil et les équipements auxiliaires disponibles.- Si l'équipement optionnel n'est pas affiché, vérifiez tous les connecteurs et redémarrez l'appareil.
- Vérifiez le fonctionnement en connectant un câble de commande externe (voir). Control à distance
arrêter
- Arrêter l'interrupteur principal (QS 1).
