mērķis

Skaņas devēja nomaiņa (BB 1, BB 2)

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsPriekšmeti

T28986

T29539

01

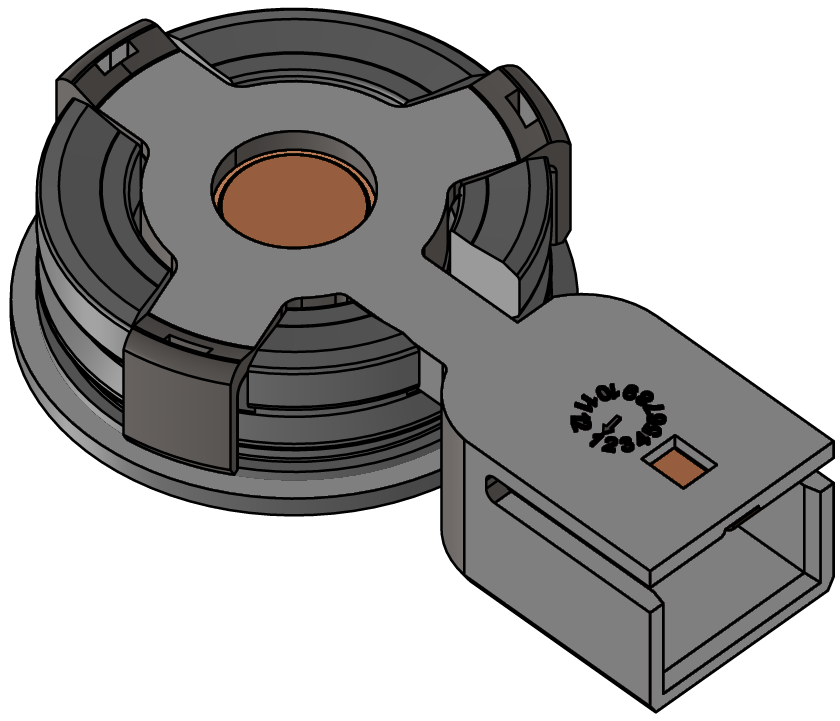

skaņas devējs 180 °C (4T/4S)

T285551-
02

Dichtung 16x24x1 – PTFE

T288831-
03

skaņas devējs 180 °C, (6P/6R)

T29429-1
04

Dichtung 16x24x1 – PTFE

T29608-1

Nepieciešamais materiāls

  • Atvērta atslēga, 10. Size
  • Torx skrūvgriezis size 30

Video ceļvedis

Izpildiet QR-Code koda saiti, lai noskatītos YouTube videoklipu.

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšot

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet spiedienu un izslēdziet

  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    • Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
  • Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Noņemt vākus

Rezerves daļas nomaiņa

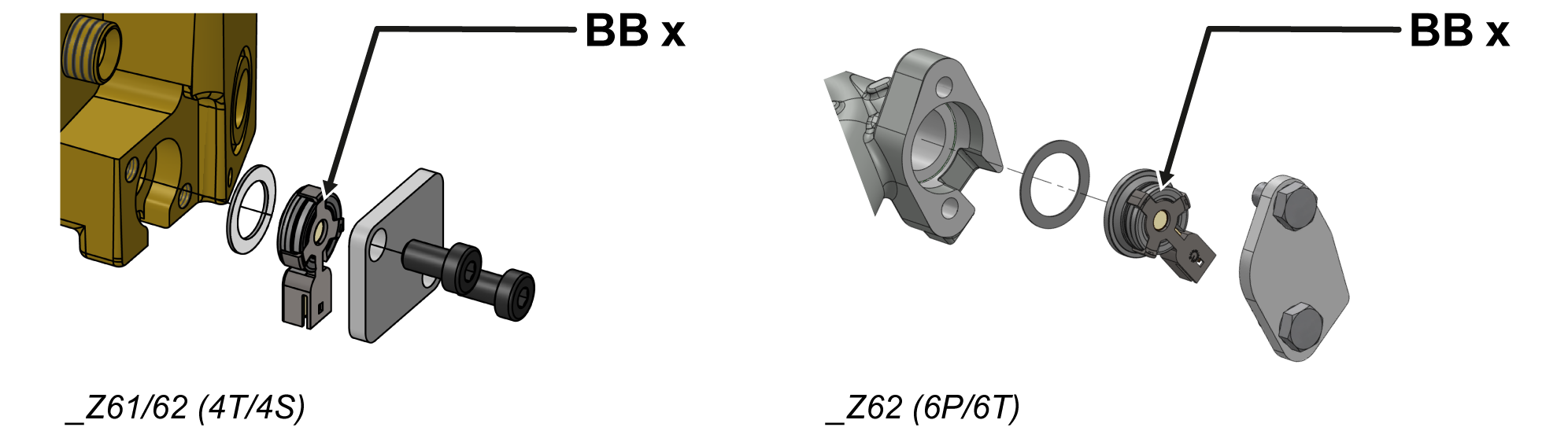

  • Atvienojiet kabeli no skaņas devēja (BB_1, BB_2).
  • Noņemiet montāžas skrūves divas reizes.
  • Noņemiet Vāki, skaņas devēju un blīvējumu.
  • Uzstādiet jaunu zīmogu un jaunu skaņas devēju (BB_1, BB_2).
    • Pārliecinieties, ka blīvējuma virsma ir tīra un bez gružiem.
  • Put uz Vāki un nostipriniet ar montāžas skrūvēm.
  • Pievelciet skrūves pie 12 Nm.
  • Atkārtoti pievienojiet kabeli skaņas devējam.

Pārbaudīt hermētiskumu / funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

Kalibrēšanas Plūsmas mērīšana

  • Ierīci normālas darbības laikā darbiniet 40 °C temperatūrā vismaz 10 minūtes.
  • Izvēlēties [Pakalpojums] > [Kalibrēšana] > [Plūsma] > [Nobīdes caurplūde (iekšējais)]
    • Iestatiet parametrs līdz 2 L/min.
  • Aizveriet slēgvārstu starp pārsūtīšanu un atgriešanos un uzgaidīt 1 minūti.
  • Izlasiet pašreizējo caurplūde ātrumu.
  • Iestatīt parametrs [Caurplūde nobīde (iekšēja)] saskaņā ar šādu aprēķinu:
    • Jauna nobīde = 2 L/min — 'strāvas plūsma' [caurplūde].
  • Atveriet slēgvārstu.

Pārbaudiet kalibrēšana

UZMANĪBU — nepareizas kalibrēšana draudi!

Nepareiza kalibrēšana var izraisīt ierīce darbības traucējumus. Tāpēc: pārbaudiet kalibrēšana

  • Ierīci darbina 40 °C temperatūrā vismaz 10 minūtes normālā režīmā.
  • Aizveriet slēgvārstu starp Priekš. Un Atpakaļplūsma.
    • Plūsmas ātrums samazinās līdz 0 L/min, un brīdinājuma signāls “caurplūde ir nulle” tiek aizkavēts.

izslēgt un instalēt vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
