mērķis

Modernizēšanas papildu aprīkojums ZE

kvalifikācija

speciālisti

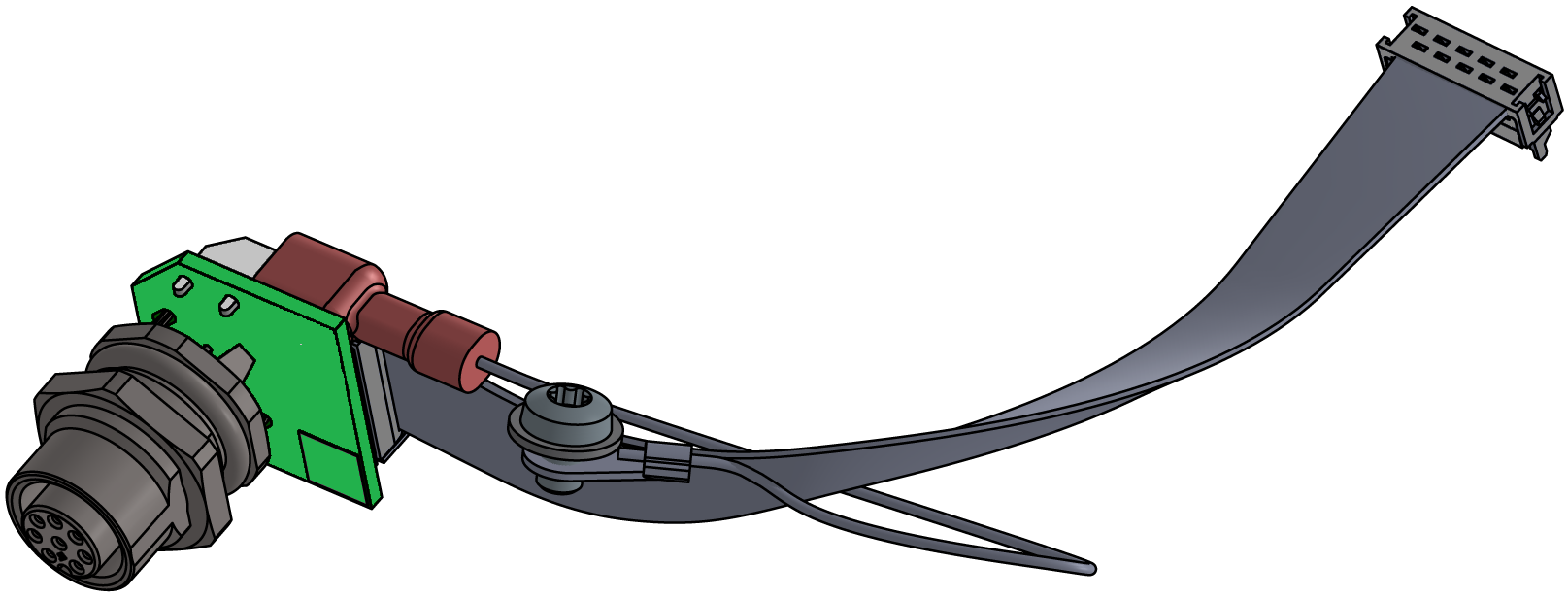

Materiāls

Pos.ApzīmējumsPriekšmetiT29214
01

Platīna ZE-61

T285781
02

Lentes kabelis 10-pol.

T288451
03

stieple GNYE

L07081
04iespīlēšanas disksT14219-41
05

skrūve M4x6

B30616151
06

Stekkers M12, 8-pol.

T263211
07fatu plāksnīteT192773

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size
  • Gredzena uzgriežņu atslēga, 18 size

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un izslēgt

  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Atvērt priekšējo

  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.

Modernizēt

  • Noņemiet aklo kontaktdakšu no atbilstošā papildu aprīkojuma stiprinājuma. Tas vairs nav vajadzīgs.

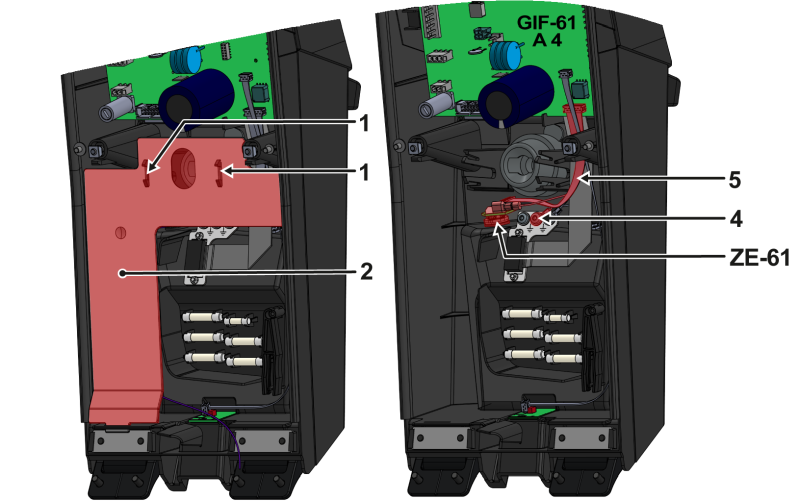

  • Nospiediet montāžas siksnas (①) kopā un noņemiet kabeļa vāku (②).
  • Pāriet dēli (ZE-61, T28578) no priekšpuses iekšpuse caur “ZE” atveri un nostipriniet to no ārpuses ar sešstūra uzgriezni.
    • Vispirms noņemiet sešstūra uzgriezni no ZE-61 plāksnes savienotāja.
  • Savienojiet zemējuma savienojumu (L0708) ar plakanu kontaktdakšu pie dēļa (ZE-61).
  • Nostipriniet zemējuma savienojumu (L0708) pie zemējuma plāksnes (④), izmantojot stiprinājuma disku un skrūvi.
    • Pārliecinieties, vai kontaktdakšu savienojumi ir pareizi pievienoti (skatiet elektrisko shēmu).
  • Savienojiet lentes kabeli (⑤) ar ZE-61 un GIF-61 plāksni (A_4, slots X23).
  • Ievietojiet kabeļa vāku (②) attiecīgajās padziļinājumos.
    • Pārliecinieties, vai montāžas klipi (①) ir piestiprināti vietā.

Aizvērt priekšējo

  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

  • Novietojiet jauna Type plāksnes uz aizmugurējās sienas un ierīce priekšējo durvju iekšpuse.
  • Aizvērt priekšējās durvis.

Pārbaudes funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
    • Inicializācija sākas un atpazīst papildu aprīkojumu.
  • Pārbaudiet, vai papildu aprīkojums ir atzīts. Pieskaroties statusa laukam (), tiek atvērta informācija sistēma. Informācijas sistēma parāda informācija ierīce un pieejamo palīgaprīkojumu.
    • Ja papildu aprīkojums nav redzams, pārbaudiet visus savienotājus un restartējiet ierīce.
  • Pārbaudiet funkcionalitāti, savienojot ārējais sensors (sk.ārējais sensori).
  • Izslēgt galvenais slēdzis (QS 1).
