Zamenjava plošče naprava GIF-61 (A 4)

kvalifikacija

strokovno osebje

Material

Pos.ImenovanjePredmetiT28499
01

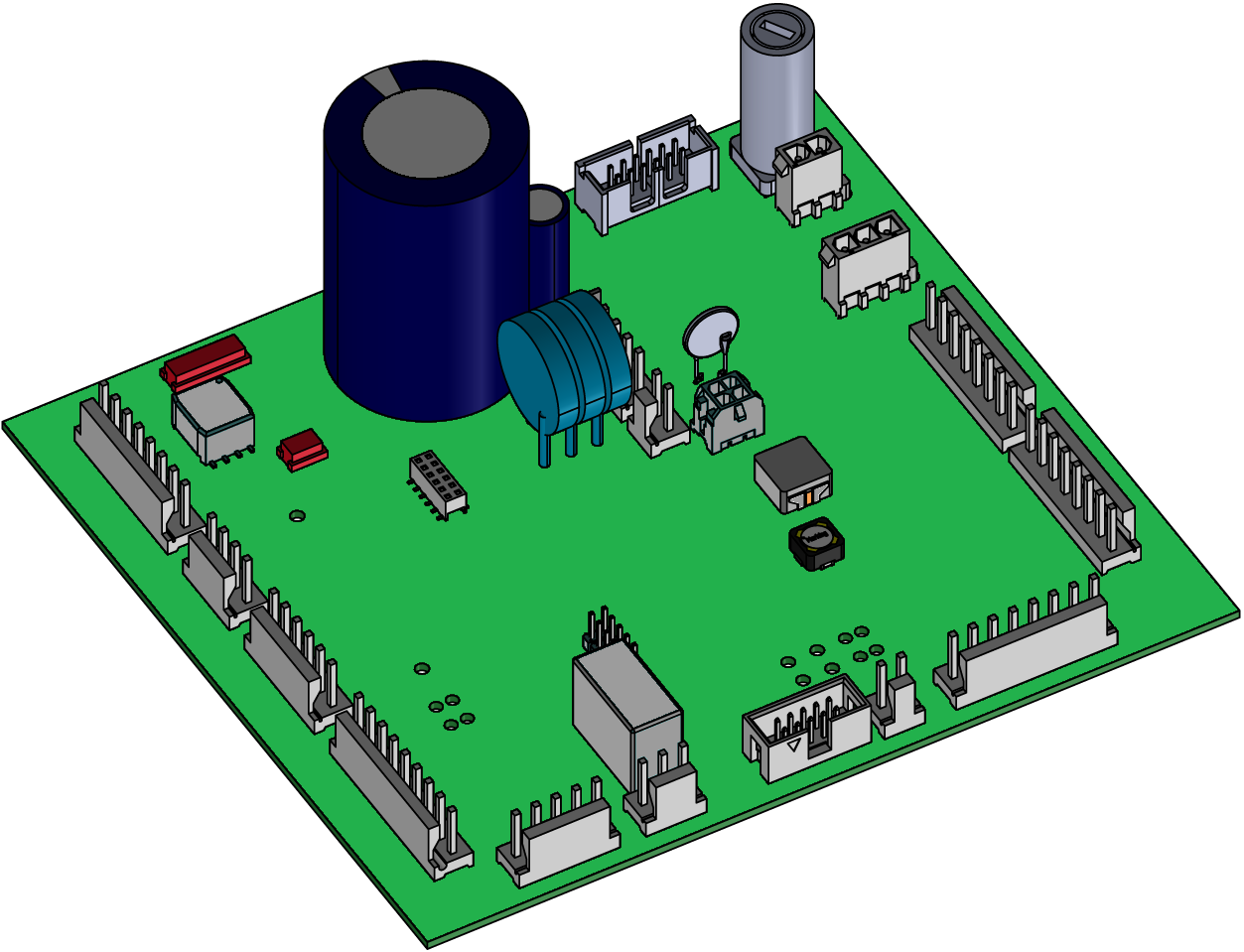

naprava plošča GIF-61

T28499-X1

Potreben material

  • Torx izvijač size 20

Video vodič

Sledite povezavi QR-Code ogled videoposnetka v YouTubu.

ravnanje

POZOR!

Delo z naprava zahteva poznavanje varnostnih navodil in kratka navodila. Zato:

Pred začetkom dela natančno preberite varnostna navodila in kratka navodila. Osnovna zahteva za varno delo je skladnost z vsemi varnostnimi navodili in skrbno ukrepanje usposobljenega strokovno osebje za preprečevanje nesreč, ki vključujejo telesne poškodbe in premoženjsko škodo.

OPOMBA!

Podatkov o konfiguraciji in kalibraciji so shranjeni na plošči naprava GIF-61 in se zato ob zamenjavi izgubijo.

ohladiti in izklopite

  • Na osnovni zaslon tapnite funkcija gumb ().
    • Naprava se ohladi, dokler temperatura ni nižja od temperatura ohlajanja. Naprava se nato izklopi.

  • Izklopite glavno stikalo (QS 1), izvlecite napajalni vtič.

Odprta spredaj

  • Odprite vhodna vrata in sprednjo stran popolnoma zložite tako, da sprostite dva Torx vijaka.

Zamenjajte rezervni del

  • Odstranite vsi priključke na plošči naprava GIF-61.

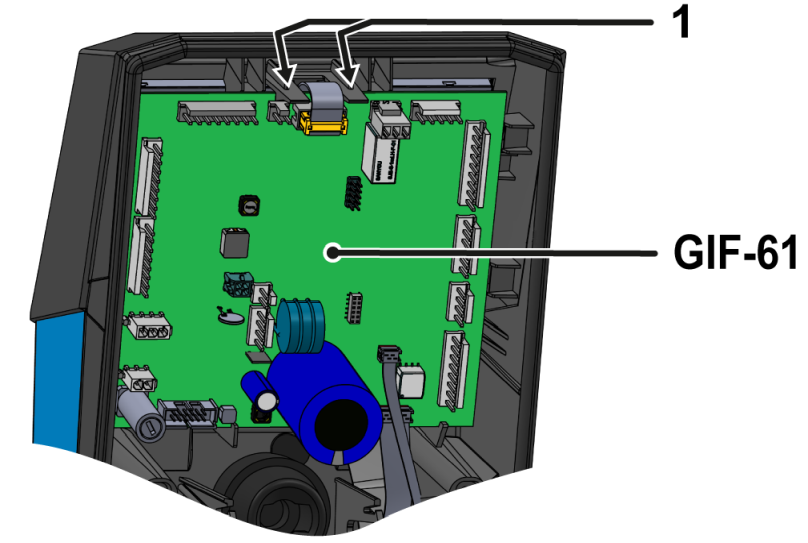

  • Pritisnite pritrdilne trakove naprava GIF-61 (①) navzven.
    • Vezje je zdaj mogoče dvigniti.
  • Vstavite novo ploščo naprava GIF-61 v ustrezne vdolbine.
    • Preverite, ali so pritrdilni trakovi zaklenjeni na mestu (①).
  • Priključite priključke nazaj v ploščo naprava GIF-61.
    • Preverite, ali so vsi priključki pravilno pritrjeni.

Zapri spredaj

  • Zložite spredaj in pritrdite 2x Torx vijake.

vklop naprava

  • Priključite vtič in stikalo vklop glavno stikalo (QS 1).
    • naprava samodejno posodablja programsko opremo, kot je potrebno.

OPOMBA!

Če je konfiguracija nepopolna, se na zaslonu prikaže ustrezno sporočilo o napaki. Sporočilo o napaki je mogoče prezreti, ker naprava ponastavi vse Podatkov in parametri.

ponastavitev Podatkov

  • Tapnite gumb profil na osnovni zaslon.
  • Izberite [Uporabniški Profil]
  • Nastavite parametri na »podpora«
  • Izberite [Servis] > [Konfiguracija] > [Ponastavitev V Celoti]
    • Dostop je prek kode "1.2. «
  • Tapnite simbol za ponastavitev, da ponastavite vse Podatkov.

konfiguriranje

  • Izberite [Servis] > [Konfiguracija].
    • Dostop je prek kode "1.2. «
  • Ponovno konfigurirajte naprava. Pri konfiguracija sledite informacijam na plošči Tip naprave. Potrebne so naslednje nastavitve parametrov:
    • številka naprave
    • leto izdelave
    • Temperatura
    • hidravlični sistem
    • velikost naprave
    • tip gretja
    • tip črpalke
    • tip hlajenja
    • Napetost linije (U N)

Kalibrirati

Nevarnost zaradi nepravilne kalibriranje

Nepravilne kalibracije lahko povzročijo okvare naprava. Zato:

  • Preverite kalibriranje

Umerite merjenje tlaka

  • Prepričajte se, da je naprava breztlačnost.
    • manometer na naprava mora brati 0,0 (± 0,3) bar.
  • Odstranite hidravlične povezave na linijah Dotok in Povratni tek.
  • Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski tlak] ali [Tlak Dovoda].
    • sistemski tlak mora pokazati 0,0 (± 0,1) bar.
  • Če obstaja varianca> 0,1 bar, je treba preveriti tlačne senzorje naprave. Pri večjih linearnih napakah je treba popraviti splošno odstopanje (odmik) od senzor tlaka.
    • [Servis] > [Kalibriranje] > [Tlak] > [Senzor Tlaka 1, Offset] (sistemski tlak) ali [Senzor tlaka 2, Offset] (Tlak dovoda).

Preverite merjenje tlaka

  • Izberite [Prikaz] > [Dejanske Vrednosti] > [Sistemski tlak] ali [Tlak Dovoda]
    • sistemski tlak mora pokazati 0,0 (± 0,1) bar. Če ne, ponovite kalibriranje senzor tlaka.

Merjenje pretoka kalibriranja

  • Namestite hidravlično linijo z zapornim ventil (npr. Tester HB-TP180) med priključki Dotok in previjanje nazaj.
  • naprava upravljajte pri normalo obratov pri 40 °C najmanj 10 minut.
  • Izberite [Servis] > [Kalibriranje] > [Flow] > [pretok Offset (interni)]
    • Nastavite parametri na 5 l/min.
  • Zaprite zaporni ventil med Dotok in povratkom in čakaj 1 minuto.
  • Preberite trenutni pretok.
  • Nastavite parametri [Odmik pretoka (interni)] v skladu z naslednjim izračunom:
    • Nov odmik = 5 L/min — »pretok toka« [pretok].
  • Ponovno odprite zaporni ventil.

Preverite merjenje pretoka

  • naprava upravljajte pri normalnem delovanju pri 40 °C najmanj 10 minut
  • Zaprite zaporni ventil med Dotok in previjanjem nazaj
    • Hitrost pretoka pade na 0 l/min in alarmno sporočilo »pretok ničla« se odloži.
  • Potrdite potrdite alarm in odprite zaporni ventil.

Funkcija preverjanja

  • Vklop naprava s tipko V/I (), preverite tesnost in funkcija naprava.
    • Preverite funkcije naprava (regulate za želeno ciljna vrednost).
  • Vklopite napajanje z gumbom V/I ().
    • Naprava se izklopi in po potrebi ohladi in breztlačnost.
  • Izklopite glavno stikalo (QS 1).
