svrha

Naknadno opremanje dodatne opreme ZE

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikalT29214
01

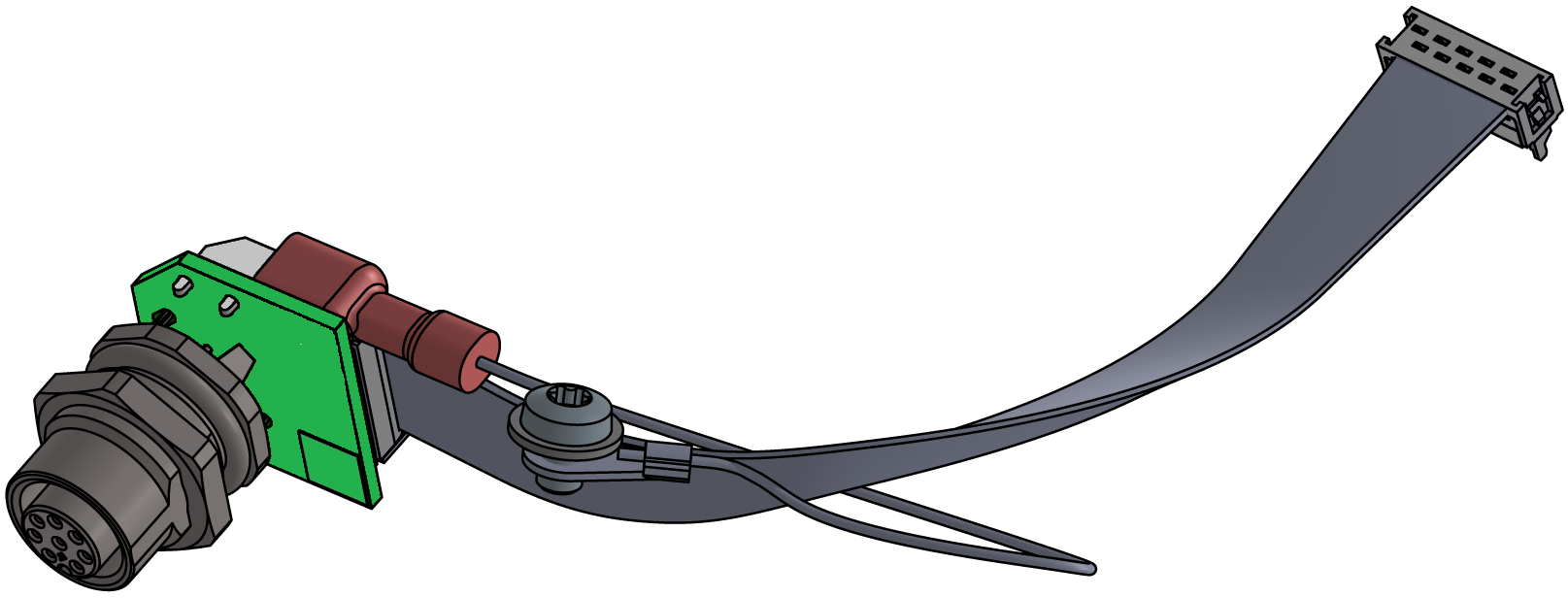

Platine ZE-61

T285781
02

traka kabal 10-pol.

T288451
03

Draht GNYE

L07081
04stezanje diskT14219-41
05

šraf M4x6

B30616151
06

utikač M12, 8-pol.

T263211
07pločica sa nazivomT192773

Potreban materijal

  • Tork šrafciger veličina 20
  • Prsten ključ, veličina 18

Nastavite

PAŽNJA!

Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:

Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.

Hladjenje i isključite

  • Na glavnom ekranu dodirnite funkcijsko dugme ().
    • Jedinica se hladi dok temperatura nije niža od Temperatura hladjenja. Jedinica se zatim isključuje.

  • Isključite glavni prekidač (QS 1), izvucite glavni prekidač.

Otvori front

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.

Retrofit

  • Uklonite slepi utikač iz odgovarajuće priključak dodatnom opremom. Ovo više nije potrebno.

  • Pritisnite montažne trake (①) zajedno i uklonite poklopac kabal (②).

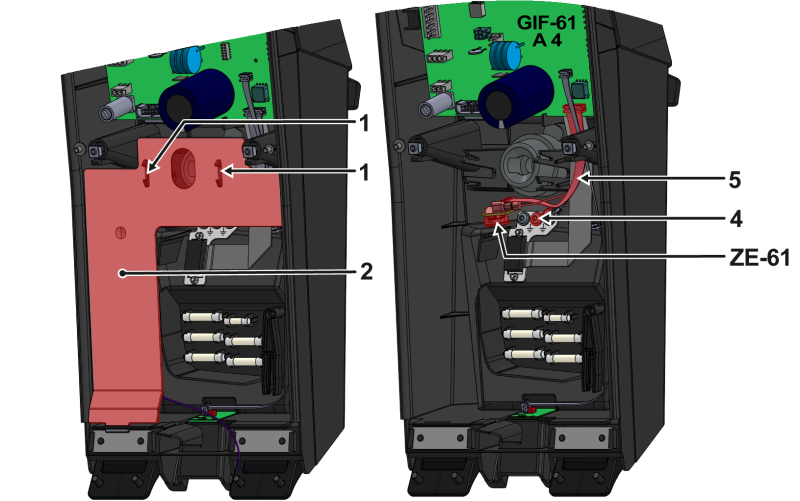

  • Prođite ploču (ZE-61, T28578) sa unutrašnje strane prednje strane kroz otvor „ZE“ i pričvrstite je spolja šesterokutnom maticom.
    • Prvo uklonite šestougaonu maticu sa konektora ploče ZE-61.
  • Priključite uzemljenje (L0708) sa ravnim utikačem na ploču (ZE-61).
  • Pričvrstite priključak za uzemljenje (L0708) na ploču za uzemljenje (④) pomoću steznog diska i vijka.
  • Povežite kabal trake (⑤) na ploču ZE-61 i GIF-61 (A_4, slot Ks23).
  • Umetnite poklopac kabal (②) u odgovarajuća udubljenja.
    • Uverite se da montažne kopče (①) zaskoče na svoje mesto.

Zatvori napred

  • Sklopite prednji i obezbedite 2k Tork zavrtnje.

  • Postavite Tip ploče na zadnji zid i na unutrašnjoj strani ulaznih vrata jedinica.
  • Zatvorite ulazna vrata.

Proverite funkciju

  • Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
    • Inicijalizacija počinje i prepoznaje dodatna oprema.
  • Proverite da li je dodatna oprema prepoznata. Dodirom na polje statusa () otvara se informacioni sistem. Informacioni sistem prikazuje informacije o jedinica i dostupnu pomoćnu opremu.
    • Ako dodatna oprema nije prikazana, proverite sve konektore i ponovo pokrenite jedinica.
  • Proverite funkcionalnost povezivanjem eksterni senzor (vidiSpoljni senzor).
  • Isključite glavni prekidač (QS 1).
