syfte

Eftermontering av tilläggsutrustning ZB

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjektT29216
01

kabel X25/X26, 0,26 m

T28732-11
02

Torx skruv M3x12

B19834072
03

sexkantig mutter M3

B18746592
04

kabel ZB, 6 m

T24562-11
05typskyltT192773

Nödvändigt material

  • Torx skruvmejsel, size 20
  • Ringnyckel, storlek 5.5

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

avkylning och slå av

  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

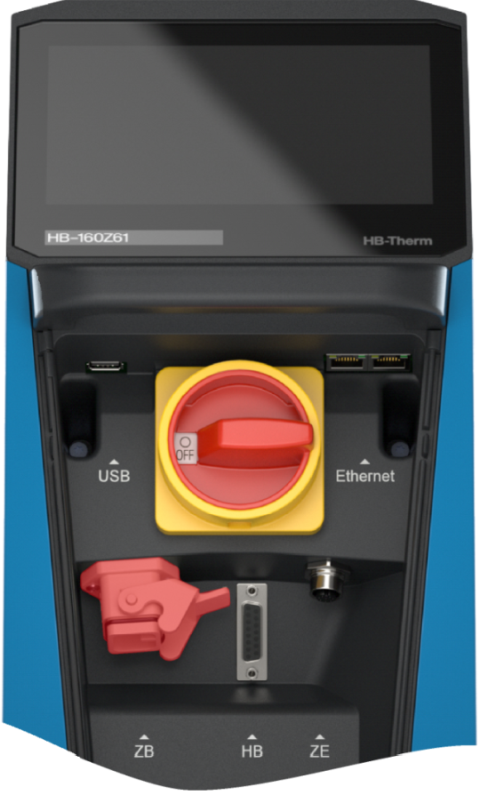

Öppen front

  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.
  • Ta bort blindkontakten från lämplig anslutning till tilläggsutrustningen. Detta krävs inte längre.

Eftermontering

  • Pressa ihop monteringsremmarna (①) och ta bort kabelhöljet (②).

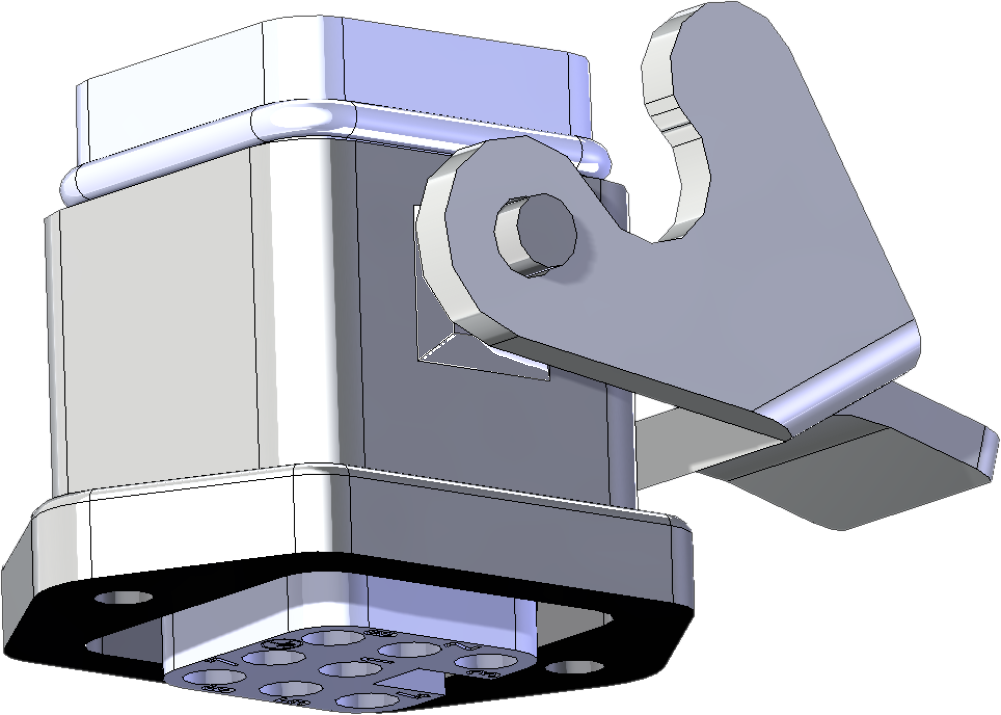

  • För kabeln (X25/X26, T28732-1) genom ”EB” -öppningen på framsidan och skruva fast den.
    • Sätt i ytterskruven först, sedan den inre skruven och fixera den med monteringsmuttrar.
  • Dra kabeln (X25/X26, T28732-1) till enhetskortet (GIF-61) och anslut.
    • 5-polig kontakt → X25 (GIF-61)
    • 3-polig kontakt → X26 (GIF-61)
  • Sätt i kabelhöljet (②) i lämpliga urtag.
    • Se till att monteringsklämmorna (①) snäpper fast på plats.

Stäng fronten

  • Vik upp framsidan och säkra 2x Torx skruvar.

Kontrollera funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
    • Initialiseringen startar och känner igen tilläggsutrustningen.
  • Kontrollera att tilläggsutrustningen har erkänts. Om du trycker på statusfältet () öppnas informationssystemet. Informationssystemet visar aggregatinformation och tillgänglig hjälputrustning.
    • Om tilläggsutrustningen inte visas, kontrollera alla kontakter och starta om aggregatet.
  • Kontrollera funktionaliteten genom anslutning av en extern styrkabel (se). Fjärrkontroll

slå av

  • Slå av huvudbrytaren (QS 1).
