Подмяна на контролера GAT-61 (A 16)

Квалификация

Електротехници

Материал

Pos.НаименованиеАртикулиТ28796
01

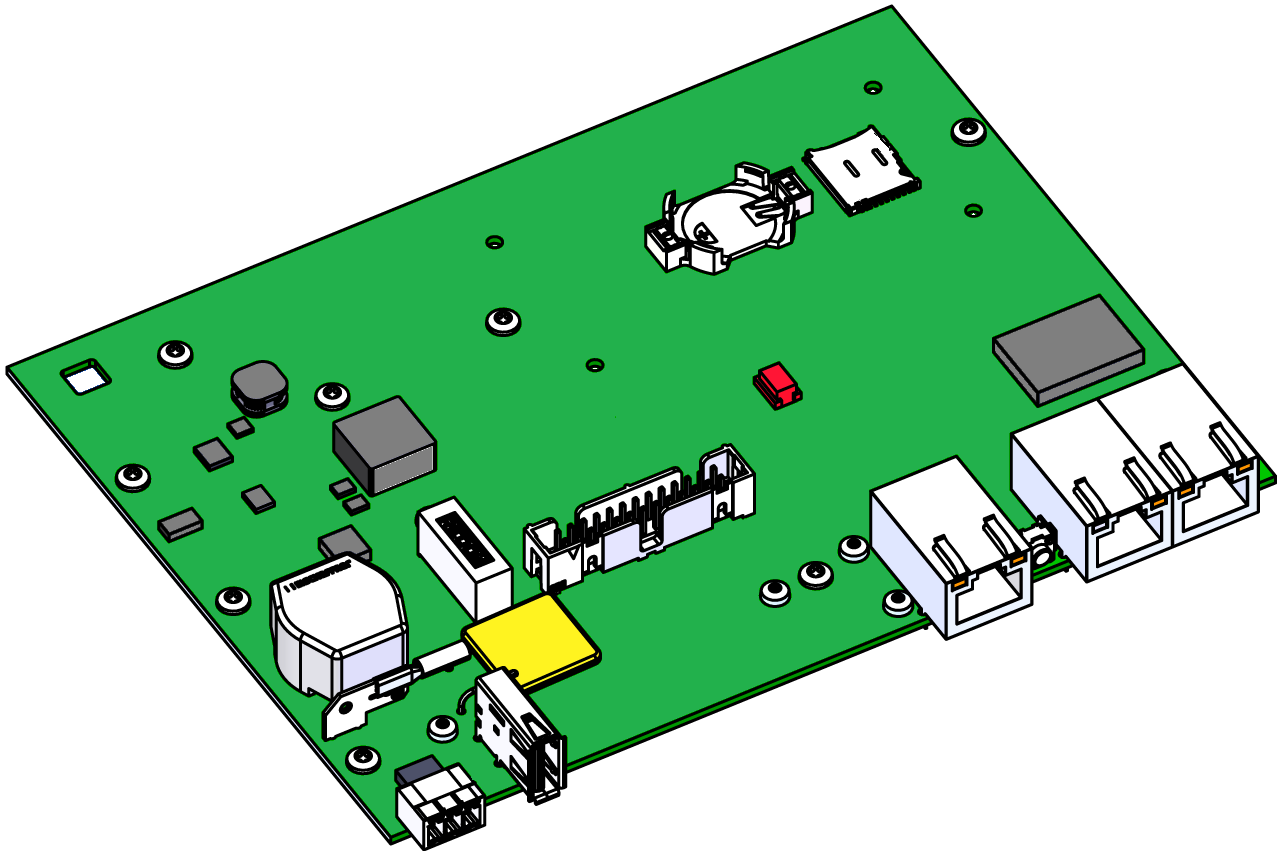

контрол GAT-61

Т287961

Необходим материал

  • Торкс отвертка size 10

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

БЕЛЕЖКА!

Мрежовите настройки се съхраняват на контролера GAT-61 и следователно се губят при подмяна.

Премахване на капака

  • Кабелен капак
    • Задръжте надолу закрепващите бутони и повдигнете кабелния капак нагоре (фиг. → 1).
  • Прекъсване на връзките на Gate-6
    • Прекъснете всички кабели за управление и захранването на Gate-6.
  • Капак на корпуса
    • Отстранете закрепващите винтове (11x) на гърба на Gate-6 (Фиг. → 2)
    • Натиснете капака на корпуса заедно встрани, докато чуете щракване (Фиг. → 3). След това свалете капака.

Сменете резервната част

  • Отделете щепселните връзки на контролера GAT-61
    • 26-пинов лентов кабел → слот X104
    • Кабел за заземяване → X150 слот
    • Антенен кабел (отдолу) → X125 слот

  • Премахване на контрола GAT-61
    • Извадете контрола GAT-61, включително радиатора от Корпуси
    • Докато правите това, избутайте Корпуси, за да освободите монтажните ремъци.

  • Извадете монтажните винтове на контролера GAT-61 (10x).

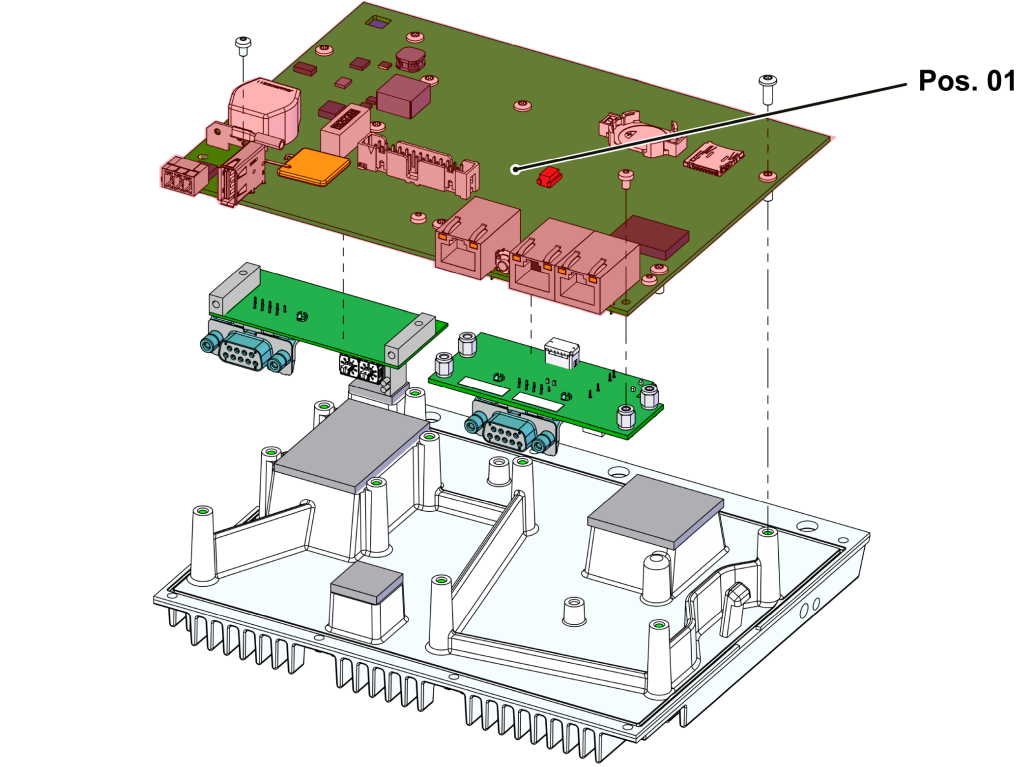

  • Сменете контролера GAT-61 Pos. 01). Прехвърлете допълнителни платки (ако има такива) към новия контролер GAT-61.

  • Използвайте GAT-61 контролер
    • Поставете контрола GAT-61 обратно на радиатора и фиксирайте монтажните винтове (10x).
    • Поставете контролера GAT-61, включително радиатора, в Корпуси.
    • Уверете се, че радиаторът е заключен на място от двете страни.
  • Възстановяване на щепселни връзки
    • 26-пинов лентов кабел → слот X104
    • Кабел за заземяване → X150 слот
    • Антенен кабел (отдолу) → X125 слот

Инсталирайте капака

  • Поставете капака на корпуса и го натиснете отгоре и отстрани, докато чуете щракване.
  • Закрепете фиксиращите винтове на гърба на Gate-6.
  • Залепете типовата пластина (T19277) на гърба на Gate-6 и в бързия водач (O8406-X).

функция проверка

  • Проверете комуникацията чрез интерфейс в съответствие с процедурата в бързото ръководство.
  • Поставете капака на кабела и натиснете надолу, докато чуете щракване.
