formål

Udskiftning af controlleren GAT-61 (A 16)

kvalifikation

Elektrikere

Materiale

Pos.BetegnelsetilbehørsartikelT28796
01

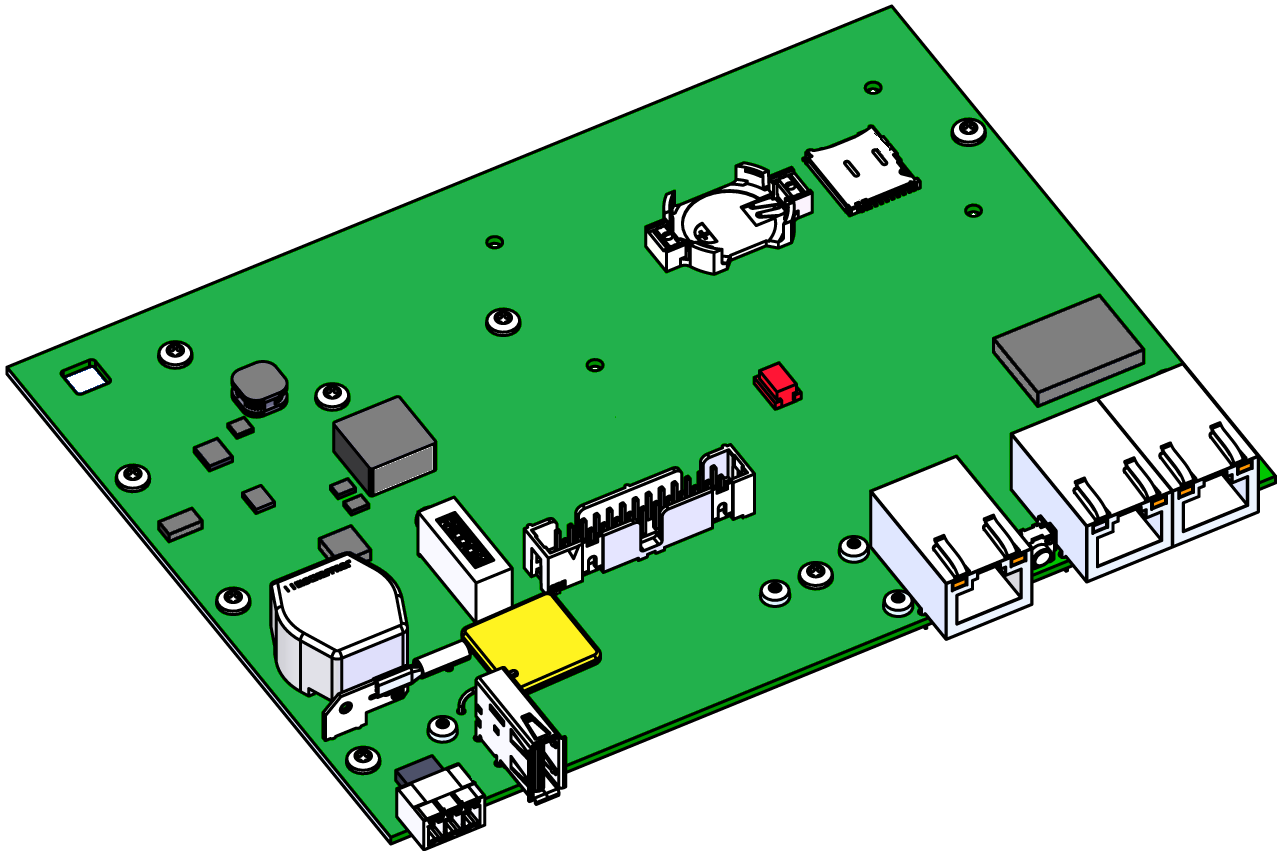

kontrol GAT-61

T287961

Nødvendigt materiale

  • Torx skruetrækker size 10

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

BEMÆRK!

Netværksindstillingerne gemmes på GAT-61-controlleren og går derfor tabt, når de udskiftes.

Fjern dækning

  • Kabeldæksel
    • Hold fastgørelsesfligene nede, og løft kabeldækslet opad (fig. → 1).
  • Afbrydelse af forbindelser på Gate-6
    • Afbryd alle kontrolkabler og strømforsyningen på Gate-6.
  • Husdæksel
    • Fjern fastgørelsesskruerne (11x) på bagsiden af Gate-6 (fig. → 2)
    • Tryk husdækslet sammen sidelæns, indtil du hører et klik (fig. → 3). Fjern derefter dækslet.

Udskift reservedel

  • Afmonter stikforbindelser på GAT-61-controlleren
    • 26-polet båndkabel → slot X104
    • Jordforbindelse kabel → X150 slot
    • Antennekabel (nederst) → X125 slot

  • Fjern GAT-61-kontrollen
    • Fjern GAT-61-kontrollen inklusive kølelegemet fra kabinettet
    • Mens du gør det, skal du skubbe kabinettet fra hinanden for at frigøre monteringsstropperne.

  • Fjern GAT-61-controllerens monteringsskruer (10x).

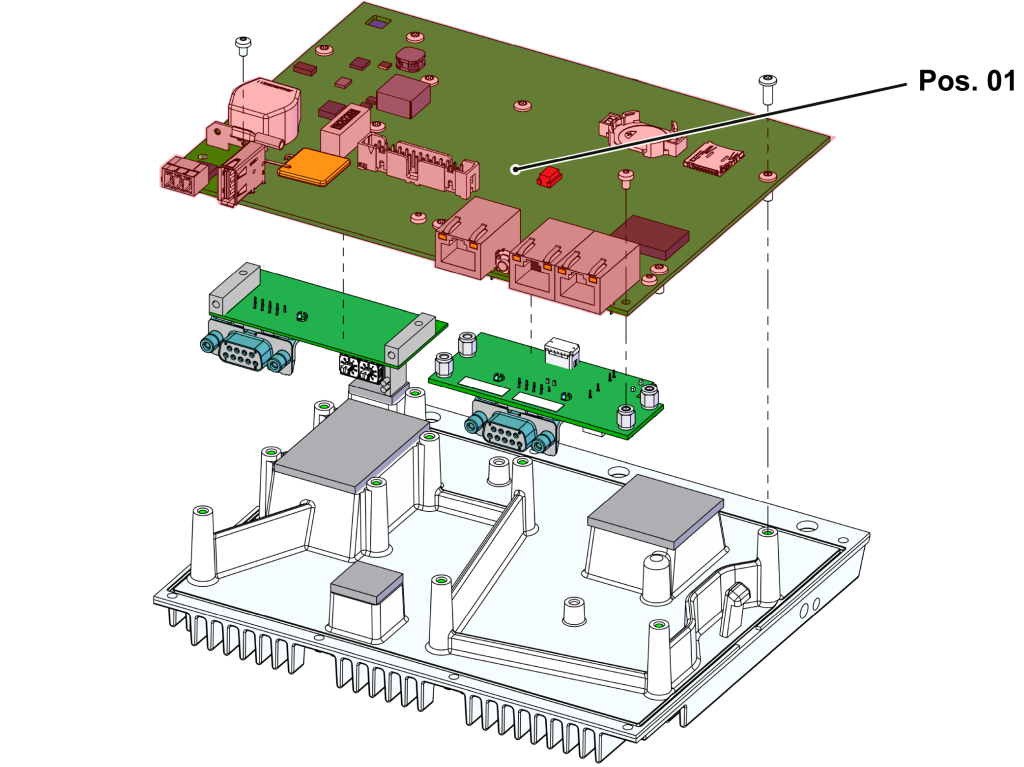

  • Udskift GAT-61-controlleren Pos. 01). Overfør yderligere kort (hvis tilgængelig) til den nye GAT-61-controller.

  • Brug GAT-61 controller
    • Sæt GAT-61-kontrollen tilbage på kølelegemet, og fastgør monteringsskruerne (10x).
    • Indsæt GAT-61-controlleren, inklusive kølelegemet, i kabinettet.
    • Sørg for, at kølelegemet er låst på plads på begge sider.
  • Gendannelse af stikforbindelser
    • 26-polet båndkabel → slot X104
    • Jordforbindelse kabel → X150 slot
    • Antennekabel (nederst) → X125 slot

Installer skærmen

  • Sæt husets dæksel på, og tryk det på ovenfra og fra siden, indtil du hører et klik.
  • Sæt fastgørelsesskruerne på bagsiden af Gate-6.
  • Sæt typeskiltet (T19277) på bagsiden af Gate-6 og i hurtigguiden (O8406-X).

Kontrollér funktion

  • Kontroller kommunikation via grænsefladen i overensstemmelse med proceduren i hurtigguiden.
  • Sæt kabeldækslet på, og tryk ned, indtil du hører et klik.
