formål

Udskiftning af antennen

kvalifikation

Elektrikere

Materiale

Pos.BetegnelsentilbehørsartikelTælle

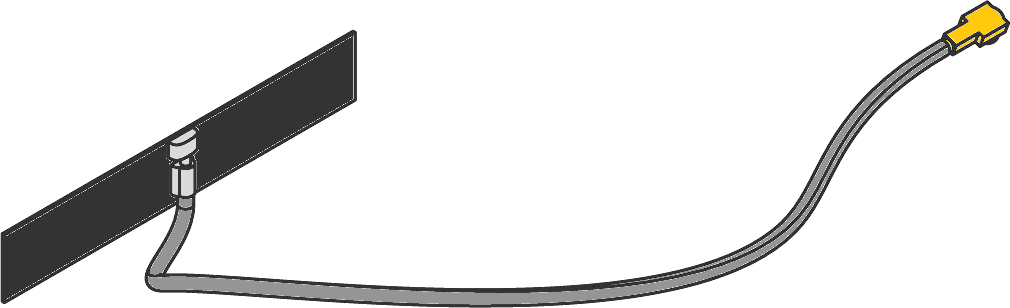

01Dobbelt bånd Wi-Fi 2,4/5,8 GHz antenneT289191

Nødvendigt materiale

  • Torx skruetrækker size 10

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Fjern dækning

  • Kabeldæksel
    • Hold fastgørelsesfligene nede, og løft kabeldækslet opad (fig. → 1).
  • Afbrydelse af forbindelser på Gate-6
    • Afbryd alle kontrolkabler og strømforsyningen på Gate-6.
  • Husdæksel
    • Fjern fastgørelsesskruerne (11x) på bagsiden af Gate-6 (fig. → 2)
    • Tryk husdækslet sammen sidelæns, indtil du hører et klik (fig. → 3). Fjern derefter dækslet.

Udskift reservedel

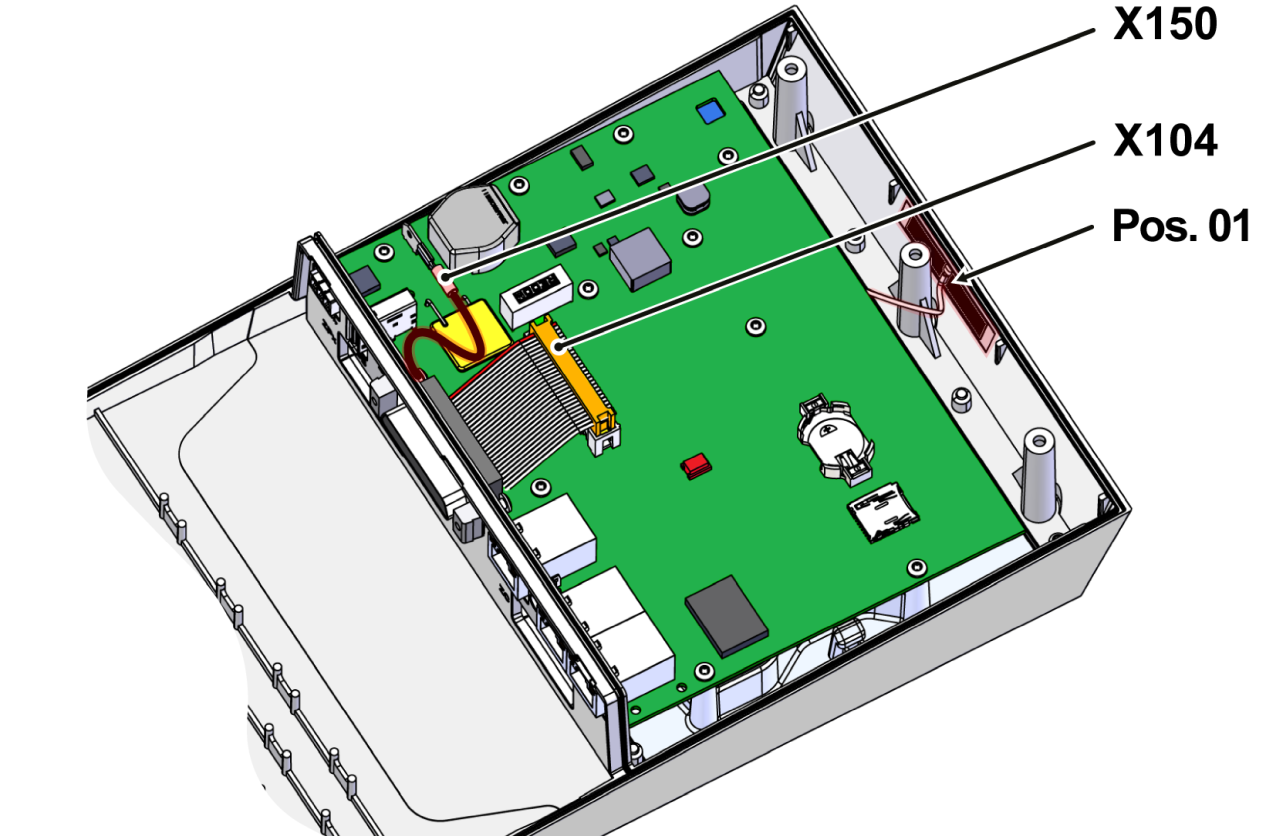

  • Fjern den vedhæftede antenne fra kabinettet (Pos. 01).
  • Fjern klæbemiddelrester fra overfladen og rengør grundigt
  • Fjern stikforbindelser på GAT-61-controlleren (X150, X104).

  • Fjern GAT-61-kontrollen
    • Fjern GAT-61-kontrollen inklusive kølelegemet fra kabinettet
    • Mens du gør det, skal du skubbe kabinettet fra hinanden for at frigøre monteringsstropperne.

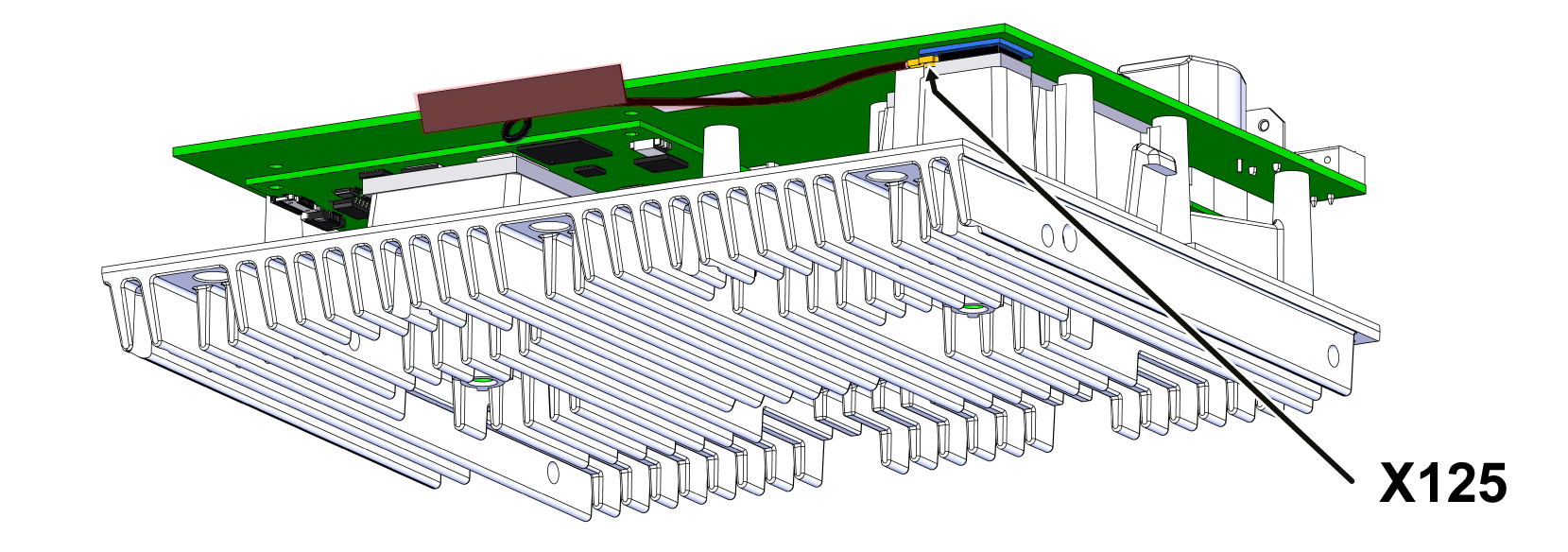

  • Fjern antennekablet fra GAT-61-controlleren, og tilslut det nye antennekabel (X125).

  • Sæt GAT-61-controlleren, inklusive kølelegemet, tilbage i kabinettet.
    • Sørg for, at kølelegemet er låst på plads på begge sider.
  • Tilslut stik til GAT-61-controlleren igen (X150, X104).
  • Fjern den klæbende film fra den nye antenne.
  • Lim antennen i den passende udsparing på kabinettet.

Installer skærm

  • Sæt husets dæksel på, og tryk det på ovenfra og fra siden, indtil du hører et klik.
  • Sæt fastgørelsesskruerne på bagsiden af Gate-6.
  • Sæt typeskiltet (T19277) på bagsiden af Gate-6 og i hurtigguiden (O8406-X).

Kontrollér funktion

  • Kontroller forbindelsen via Bluetooth med e-cockpit-appen.

  • Kontroller kommunikation via grænsefladen i overensstemmelse med proceduren i hurtigguiden.
  • Sæt kabeldækslet på, og tryk ned, indtil du hører et klik.
