formål

  • T28921: Udskiftning af flad bænk kabel DIGITAL
  • T29231: Interface opgradering DIGITAL

kvalifikation

Elektrikere

Materiale

Pos.Betegnelse
tilbehørsartikel
T28921T29231
01

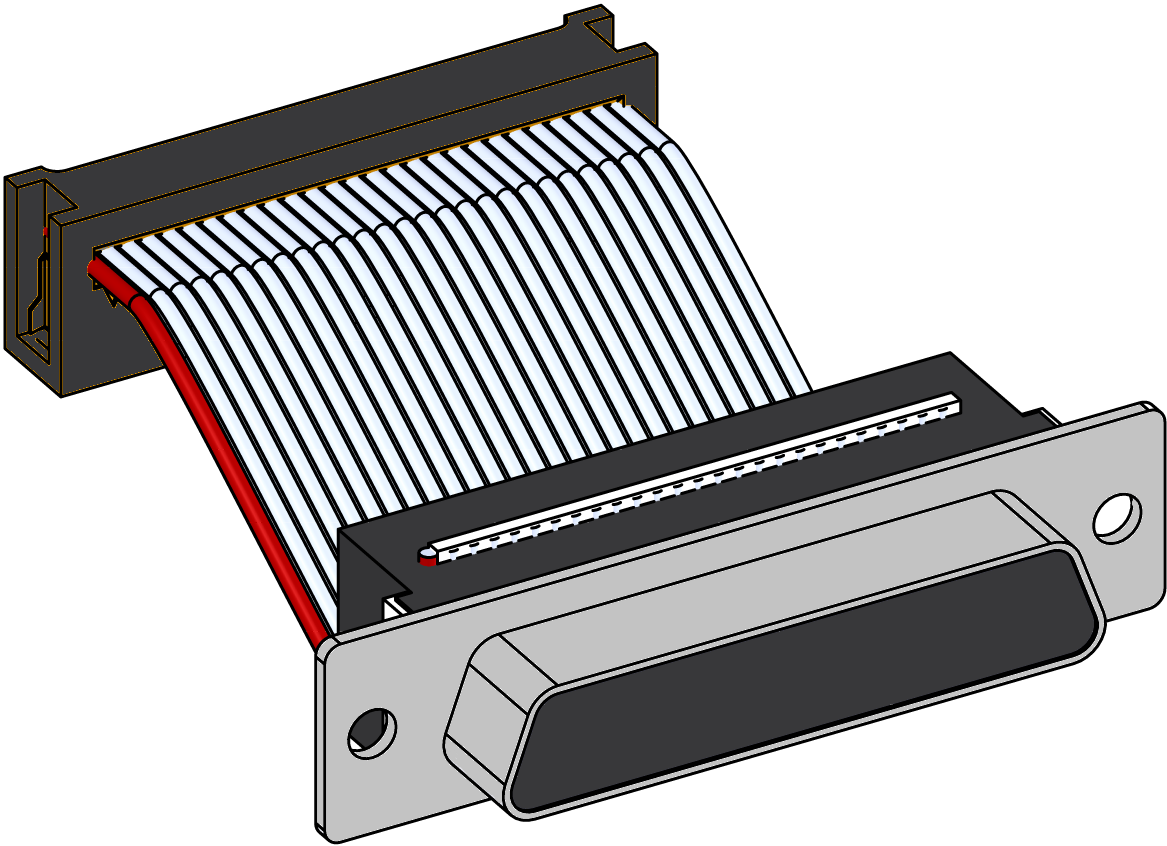

Ribbon kabel 26-pol., Sub-D

T2892111
02

låseblok M3

T15697-2
03

skrue M3x8-Torx

B1983385-2
04

Draht GNYE

L0709-1
05typeskiltT19277-2

Nødvendigt materiale

  • Torx skruetrækker size 10

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Fjern dæksler

  • Kabeldæksel
    • Hold fastgørelsesfligene nede, og løft kabeldækslet opad (fig. → 1).
  • Afbrydelse af forbindelser på Gate-6
    • Afbryd alle kontrolkabler og strømforsyningen på Gate-6.
  • Husdæksel
    • Fjern fastgørelsesskruerne (3x) på bagsiden af Gate-6 (fig. → 2)
    • Tryk husdækslet sammen sidelæns, indtil du hører et klik (fig. → 3). Fjern derefter dækslet.

Udskift eller udskift en komponent

  • Fjern blindstikket fra"ZD“ -åbningen. Dette er ikke længere nødvendigt.
  • Indsæt 26-polet båndkabel med stikstik udefra i åbningen (T28921).
  • Fastgør stikket ved at placere låseblokkene på (T15697, B1983385).
    • Installer også jordforbindelseskablet (L0709) til monteringsskruen på stikket.

  • Tilslut stik til GAT-61-controlleren.
    • 26-polet båndkabel → slot X104
    • Jordforbindelse kabel → slot X150

Installer skærmen

  • Sæt husets dæksel på, og tryk det på ovenfra og fra siden, indtil du hører et klik.
  • Sæt fastgørelsesskruerne på bagsiden af Gate-6.
  • Sæt typeskiltet (T19277) på bagsiden af Gate-6 og i hurtigguiden (O8406-X).

Kontrollér funktion

  • Kontroller kommunikation via grænsefladen i overensstemmelse med proceduren i hurtigguiden.
  • Sæt kabeldækslet på, og tryk ned, indtil du hører et klik.
