Zweck

Austausch der Steuerung GAT-61 (A 16)

Qualifikation

Elektrofachpersonal

Material

Pos.BezeichnungArtikelAnzahl
01

Steuerung GAT-61

T287961

Benötigtes Material

  • Torx-Schraubendreher, Grösse 10

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

HINWEIS!

Die Netzwerkeinstellungen sind auf der Steuerung GAT-61 gespeichert und gehen daher beim Austausch verloren.

Abdeckung entfernen

  • Kabelabdeckung
    • Befestigungslaschen gedrückt halten und die Kabelabdeckung nach oben anheben (Abb. → ①).
  • Verbindungen am Gate-6 trennen
    • Alle Steuerkabel und die Stromversorgung am Gate-6 abstecken.
  • Gehäuseabdeckung
    • Befestigungsschrauben (11x) auf der Rückseite des Gate-6 entfernen (Abb. → ②)
    • Gehäuseabdeckung seitlich zusammendrücken, bis ein Klicken zu hören ist (Abb. → ③). Anschliessend Abdeckung entfernen.

Ersatzteil austauschen

  • Steckverbindungen an der Steuerung GAT-61 lösen
    • Flachbandkabel 26-polig → Steckplatz X104
    • Erdungskabel → Steckplatz X150
    • Antennenkabel (Unterseite) → Steckplatz X125

  • Steuerung GAT-61 entnehmen
    • Steuerung GAT-61 inkl. Kühlkörper aus Gehäuse herausheben.
    • Dabei das Gehäuse auseinanderdrücken, um die Befestigungslaschen zu lösen.

  • Befestigungsschrauben (10x) der Steuerung GAT-61 entfernen.

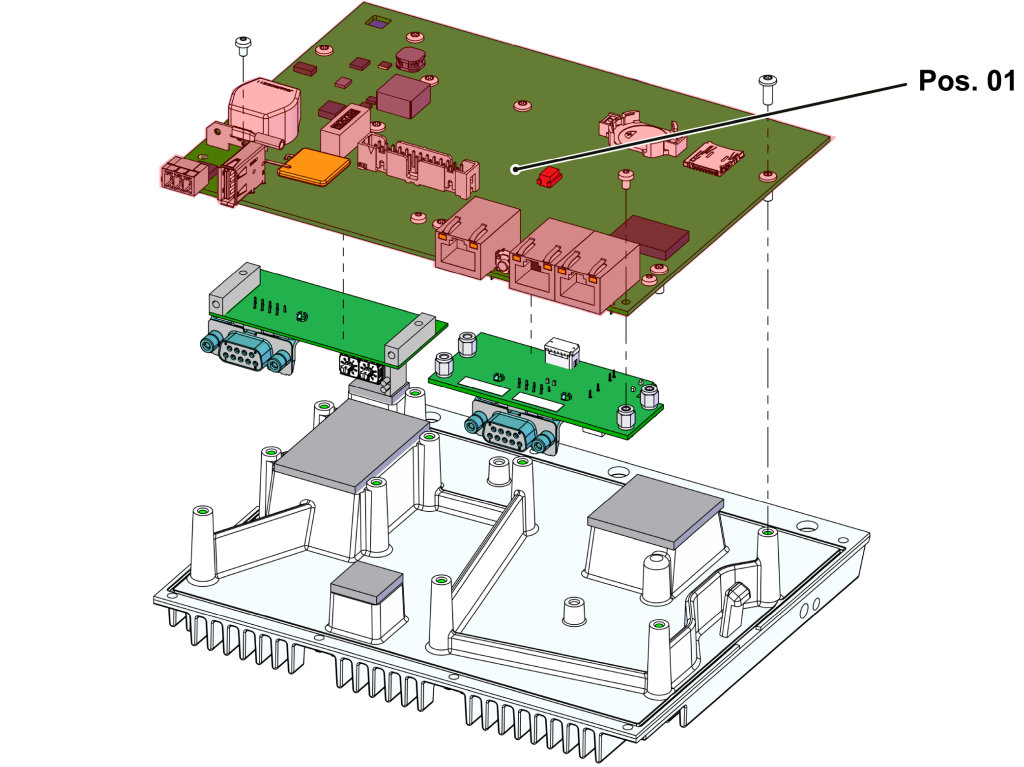

  • Steuerung GAT-61 austauschen (Pos. 01). Zusatzplatinen (sofern vorhanden) auf die neue Steuerung GAT-61 übertragen.

  • Steuerung GAT-61 einsetzen
    • Steuerung GAT-61 wieder auf Kühlkörper aufsetzen und Befestigungsschrauben (10x) fixieren.
    • Steuerung GAT-61 inkl. Kühlkörper ins Gehäuse einsetzen.
    • Sicherstellen, ob der Kühlkörper auf beiden Seiten eingerastet ist.
  • Steckverbindungen wiederherstellen
    • Flachbandkabel 26-polig → Steckplatz X104
    • Erdungskabel → Steckplatz X150
    • Antennenkabel (Unterseite) → Steckplatz X125

Abdeckung anbringen

  • Gehäuseabdeckung aufsetzen und von oben wie auch seitlich andrücken, bis ein Klicken zu hören ist.
  • Befestigungsschrauben an der Rückseite des Gate-6 anbringen.
  • Typenschild (T19277) auf der Rückseite des Gate-6 und in der Kurzanleitung (O8406-X) aufkleben.

Funktion prüfen

  • Kommunikation über die Schnittstelle gemäss der Vorgehensweise in der Kurzanleitung prüfen.
  • Kabelabdeckung aufsetzen und andrücken, bis ein Klicken zu hören ist.
