σκοπός

Αντικατάσταση του ελεγκτή GAT-61 (A 16)

προσόν

Ηλεκτρολόγοι

Υλικό

Θέση.ΟνοματεπώνυμοΑντικειμένωνΤ28796
01

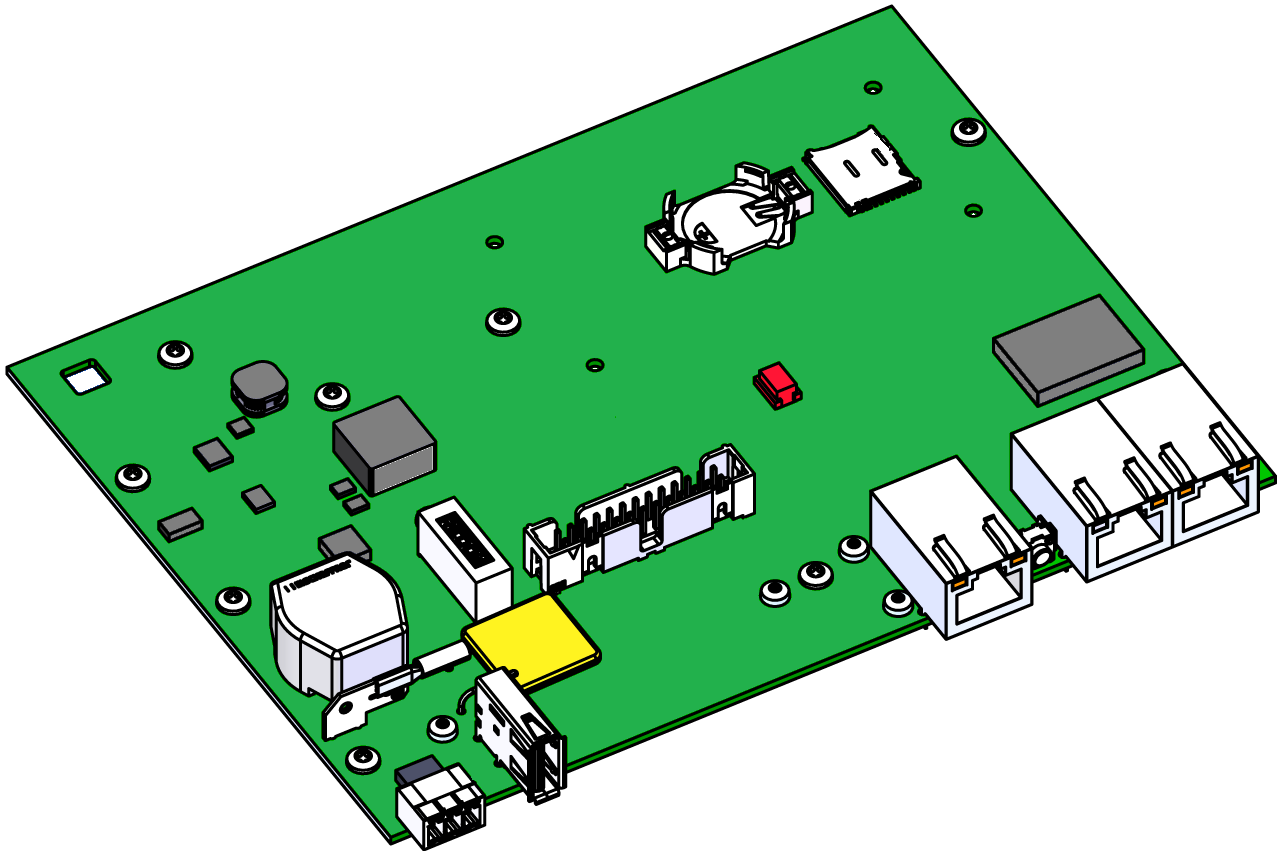

έλεγχος GAT-61

Τ287961

Απαιτούμενο υλικό

  • Κατσαβίδι Torx μέγεθος 10

Συνέχεια

ΠΡΟΣΟΧΗ!

Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.

ΣΗΜΕΊΩΣΗ!

Οι ρυθμίσεις δικτύου αποθηκεύονται στον ελεγκτή GAT-61 GAT-61 και συνεπώς χάνονται όταν αντικαθίστανται.

Αφαιρέστε το κάλυμμα

  • Κάλυμμα καλωδίου
    • Κρατήστε πατημένες τις γλωττίδες στερέωσης και ανασηκώστε το κάλυμμα καλωδίου προς τα πάνω (Εικ. → 1).
  • Αποσύνδεση συνδέσεων στην Gate-6
    • Αποσυνδέστε όλα τα καλώδια ελέγχου και την παροχή ρεύματος στην Gate-6.
  • Κάλυμμα περιβλήματος
    • Αφαιρέστε τις βίδες στερέωσης (11x) στο πίσω μέρος της Gate-6 (Εικ. → 2)
    • Πιέστε το κάλυμμα περιβλήματος μαζί πλάγια μέχρι να ακούσετε ένα κλικ (Εικ. → 3). Στη συνέχεια αφαιρέστε το κάλυμμα.

Αντικαταστήστε το ανταλλακτικό

  • Αποσυνδέστε τις συνδέσεις βύσματος στον ελεγκτή GAT-61 GAT-61
    • Καλώδιο κορδέλας 26 ακίδων → υποδοχή X104
    • Καλώδιο γείωσης → Υποδοχή X150
    • Καλώδιο κεραίας (κάτω) → Υποδοχή X125

  • Αφαιρέστε το στοιχείο ελέγχου GAT-61
    • Αφαιρέστε το χειριστήριο GAT-61, συμπεριλαμβανομένης της ψήκτρας από το περίβλημα
    • Ενώ το κάνετε αυτό, σπρώξτε το περίβλημα προς τα έξω για να απελευθερώσετε τους ιμάντες στερέωσης.

  • Αφαιρέστε τις βίδες στερέωσης του ελεγκτή GAT-61 GAT-61 (10x).

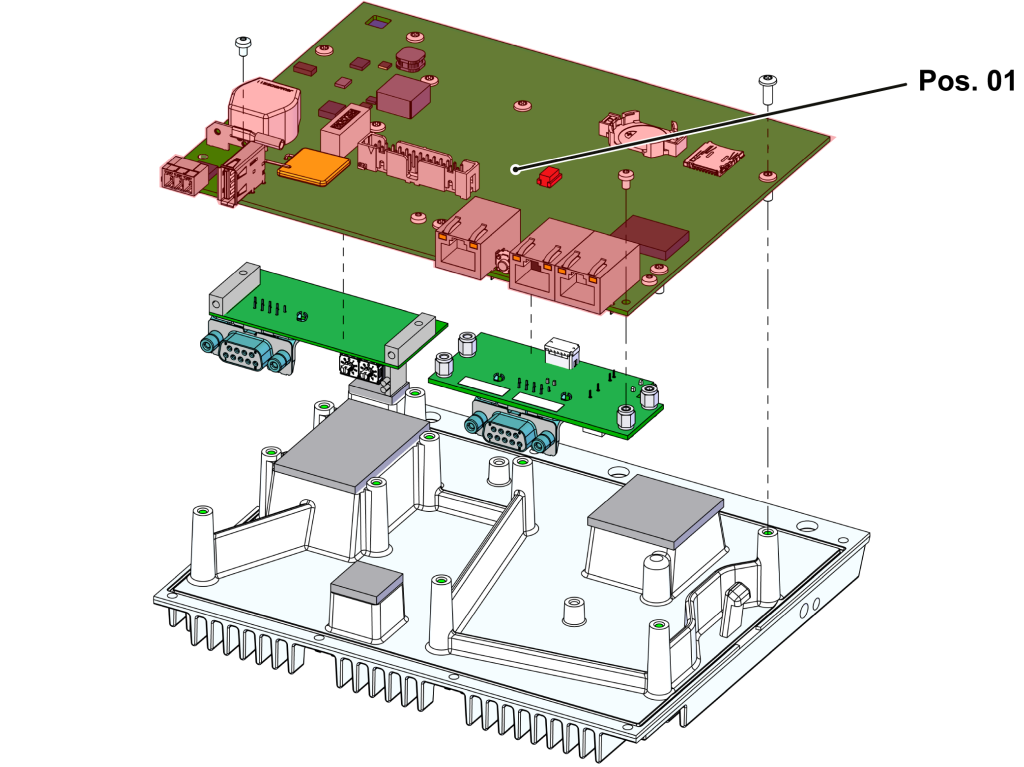

  • Αντικαταστήστε τον ελεγκτή GAT-61 GAT-61 Θέση 01). Μεταφέρετε πρόσθετες πλακέτες (εάν υπάρχουν) στον νέο ελεγκτή GAT-61 GAT-61.

  • Χρησιμοποιήστε τον ελεγκτή GAT-61
    • Τοποθετήστε ξανά το χειριστήριο GAT-61 στην ψήκτρα και στερεώστε τις βίδες στερέωσης (10x).
    • Τοποθετήστε τον ελεγκτή GAT-61 GAT-61, συμπεριλαμβανομένης της ψήκτρας, μέσα στο περίβλημα.
    • Βεβαιωθείτε ότι η ψήκτρα είναι κλειδωμένη στη θέση της και στις δύο πλευρές.
  • Επαναφορά συνδέσεων βύσματος
    • Καλώδιο κορδέλας 26 ακίδων → υποδοχή X104
    • Καλώδιο γείωσης → Υποδοχή X150
    • Καλώδιο κεραίας (κάτω) → Υποδοχή X125

Τοποθετήστε το κάλυμμα

  • Τοποθετήστε το κάλυμμα του περιβλήματος και πιέστε το κάλυμμα του περιβλήματος από πάνω και από το πλάι μέχρι να ακούσετε ένα κλικ.
  • Τοποθετήστε 3x βίδες στερέωσης στο πίσω μέρος του Gate-6.
  • Τοποθετήστε την πλάκα τύπου (T19277) στο πίσω μέρος της Gate-6 και στον γρήγορο οδηγό (O8406-X).

Ελέγξτε τη λειτουργία

  • Ελέγξτε την επικοινωνία μέσω της διεπαφής σύμφωνα με τη διαδικασία του γρήγορου οδηγού.
  • Βάλτε το κάλυμμα του καλωδίου και πιέστε προς τα κάτω μέχρι να ακούσετε ένα κλικ.
