T28584, T29372: Interfaz_ZC
propósito
- T28584: Sustitución de la placa de circuito CAN
- T29372: Actualización de interfaz CAN
cualificación
Electricistas
Material
| Pos. | Denominación | Artículos | T28584 | T29372 |

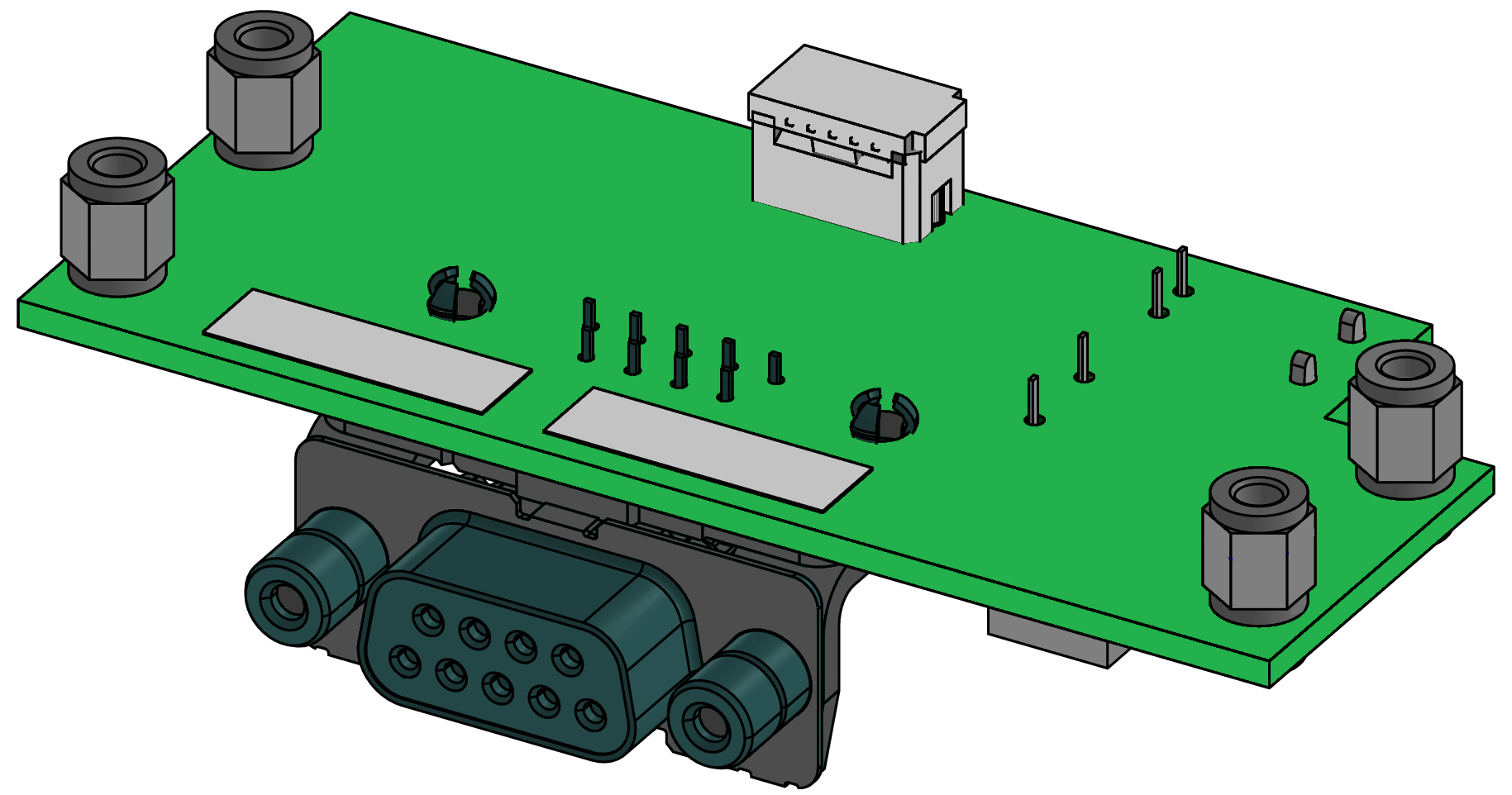

| 01 | placa de circuito ZC-61 | T28584 | 1 | 1 |
| 02 | atornille M2,5x4-Torx | B19893385 | - | 4 |
| 03 | placa de identificación | T19277 | - | 2 |
Material necesario
- Destornillador Torx tamaño 10
- Destornillador Torx tamaño 5
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

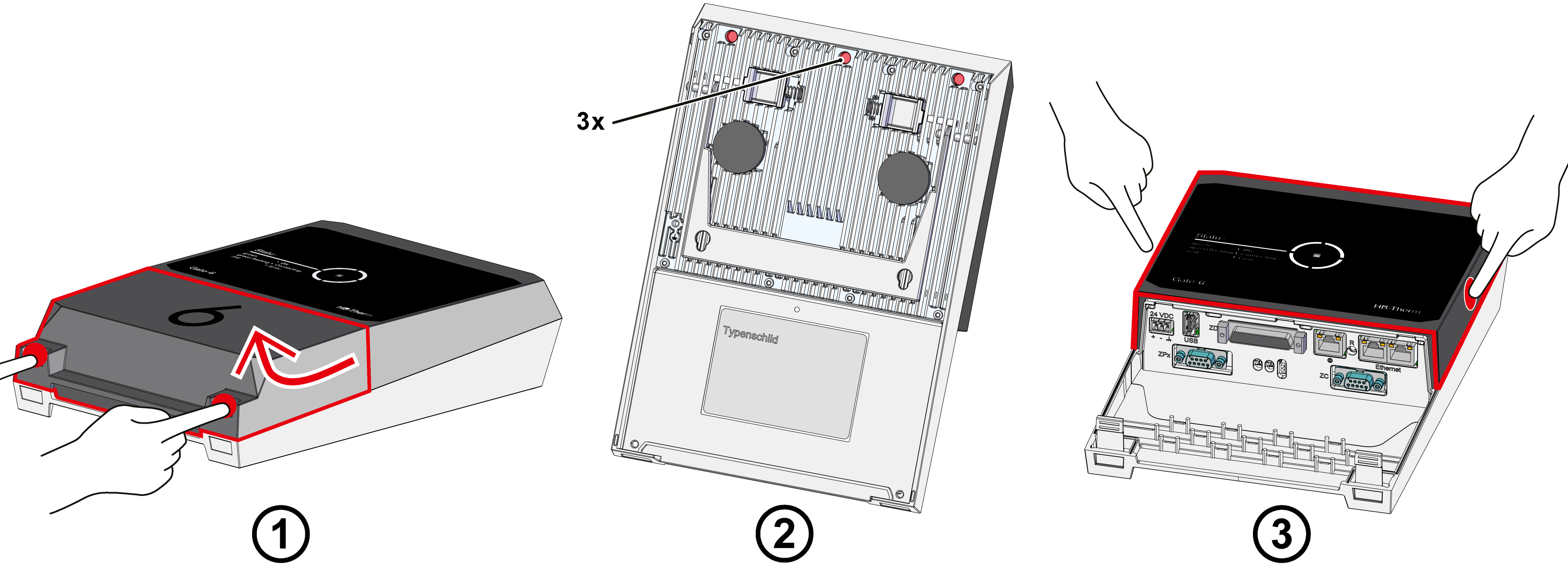

Eliminar la cubierta
- Cubierta de cables
- Mantenga presionadas las lengüetas de fijación y levante la cubierta de cables hacia arriba (Fig. → 1).
- Desconexión de conexiones en el Gate-6
- Desconecte todos los cables de control y la fuente de alimentación del Gate-6.
- Tapa de la carcasa
- Retire los tornillos de fijación (3x) de la parte posterior del Gate-6 (Fig. → 2)
- Presione lateralmente la tapa de la carcasa hasta que oiga un clic (Fig. → 3). A continuación, retire la tapa.
Sustituir o modernizar componentes
- Desconecte las conexiones de los enchufes del controlador GAT-61
- Cable plano de 26 pines → ranura X104
- Cable de conexión a tierra → ranura X150
- Cable de antena (parte inferior) → ranura X125
- Retire el control GAT-61
- Extraiga el control GAT-61, incluido el disipador térmico, de la carcasa
- Mientras lo hace, separe las Carcasas para liberar las correas de montaje.
- Extraiga los tornillos de montaje del controlador GAT-61 (10x).

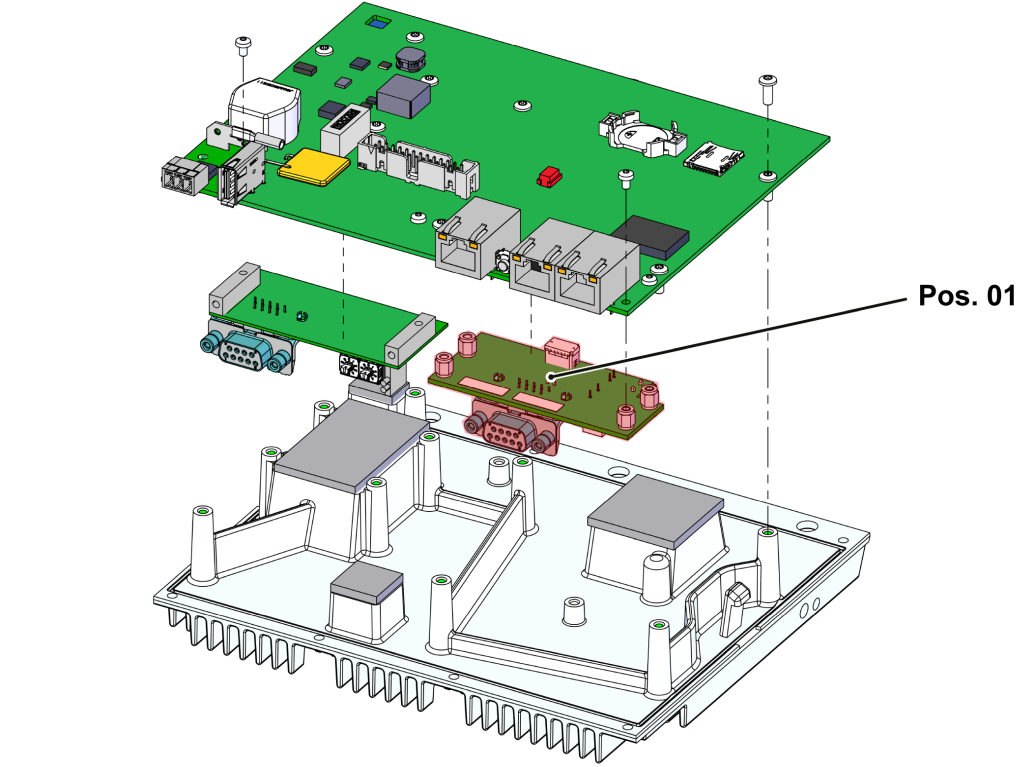

- Reemplace o instale la placa de circuito CAN en el controlador GAT-61 (Pos. 01).
- Utilice el controlador GAT-61
- Vuelva a colocar el control GAT-61 en el disipador térmico y fije los tornillos de montaje (10x).
- Inserte el controlador GAT-61, incluido el disipador térmico, en la carcasa.
- Asegúrese de que el disipador térmico quede bloqueado en su sitio por ambos lados.
- Vuelva a conectar los conectores
- cable plano de 26 pines → ranura X104
- Cable de conexión a tierra → ranura X150
- Cable de antena (parte inferior) → ranura X125
Instale la cubierta
- Coloque la cubierta de la carcasa y presione la cubierta de la carcasa desde arriba y desde un lado hasta que escuche un clic.
- Instale 3 tornillos de montaje en la parte posterior del Gate-6.
- Pegue la placa de características (T19277) en la parte posterior del Gate-6 y en la guía rápida (O8406-X).
Función de comprobación
- Compruebe la comunicación a través de la interfaz de acuerdo con el procedimiento de la guía rápida.
- Coloque la tapa del cable y presione hacia abajo hasta que oiga un clic.
