propósito

Sustitución del controlador GAT-61 (A 16)

cualificación

Electricistas

Material

Pos.DenominaciónArtículosT28796
01

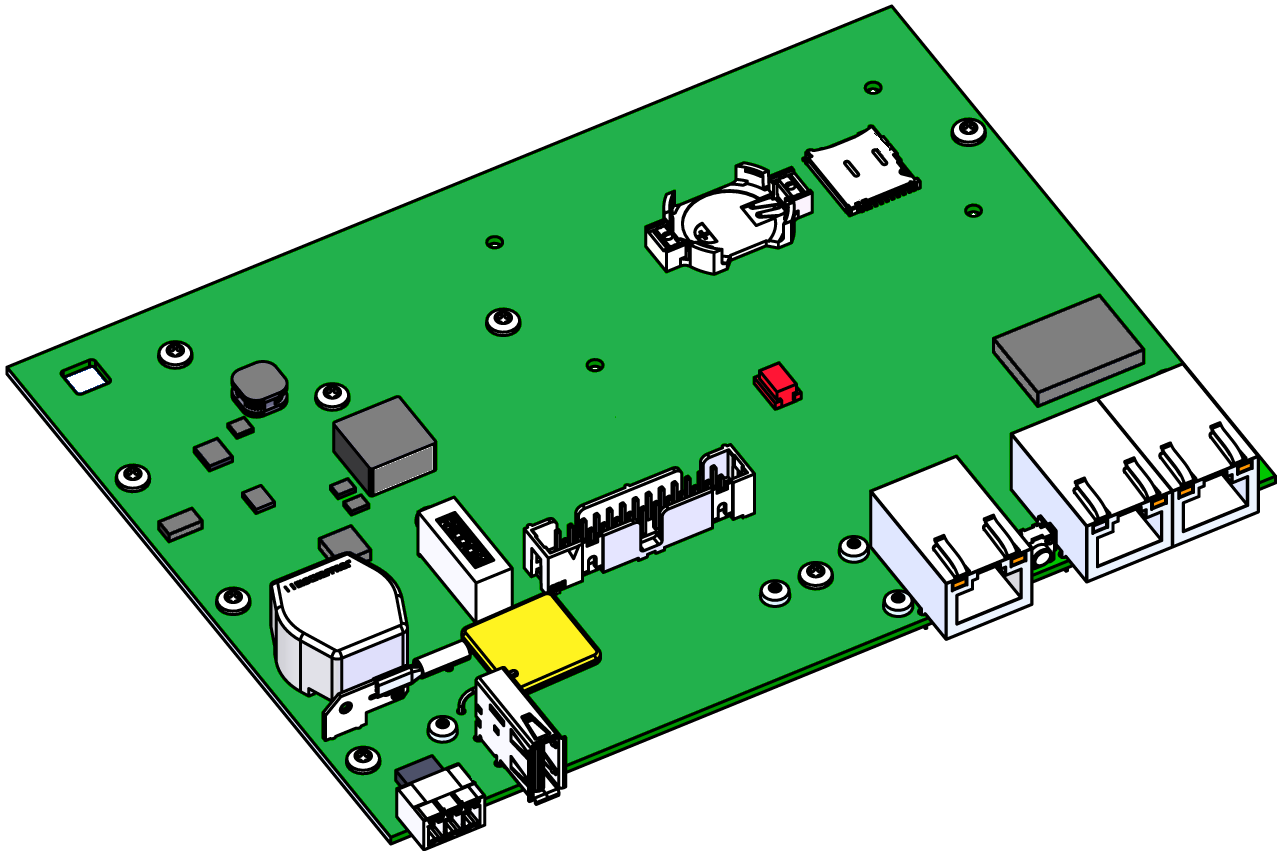

control GAT-61

T287961

Material necesario

  • Destornillador Torx tamaño 10

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

¡NOTA!

Los ajustes de red se almacenan en el controlador GAT-61 y, por lo tanto, se pierden cuando se sustituyen.

Eliminar la cubierta

  • Cubierta de cables
    • Mantenga presionadas las lengüetas de fijación y levante la cubierta de cables hacia arriba (Fig. → 1).
  • Desconexión de conexiones en el Gate-6
    • Desconecte todos los cables de control y la fuente de alimentación del Gate-6.
  • Tapa de la carcasa
    • Retire los tornillos de fijación (11x) de la parte posterior del Gate-6 (Fig. → 2)
    • Presione lateralmente la tapa de la carcasa hasta que oiga un clic (Fig. → 3). A continuación, retire la tapa.

Sustituya la pieza de repuesto

  • Desconecte las conexiones de los enchufes del controlador GAT-61
    • Cable plano de 26 polos → ranura X104
    • Cable de conexión a tierra → ranura X150
    • Cable de antena (parte inferior) → ranura X125

  • Retire el control GAT-61
    • Extraiga el control GAT-61, incluido el disipador térmico, de la carcasa
    • Mientras lo hace, separe las Carcasas para liberar las correas de montaje.

  • Extraiga los tornillos de montaje del controlador GAT-61 (10x).

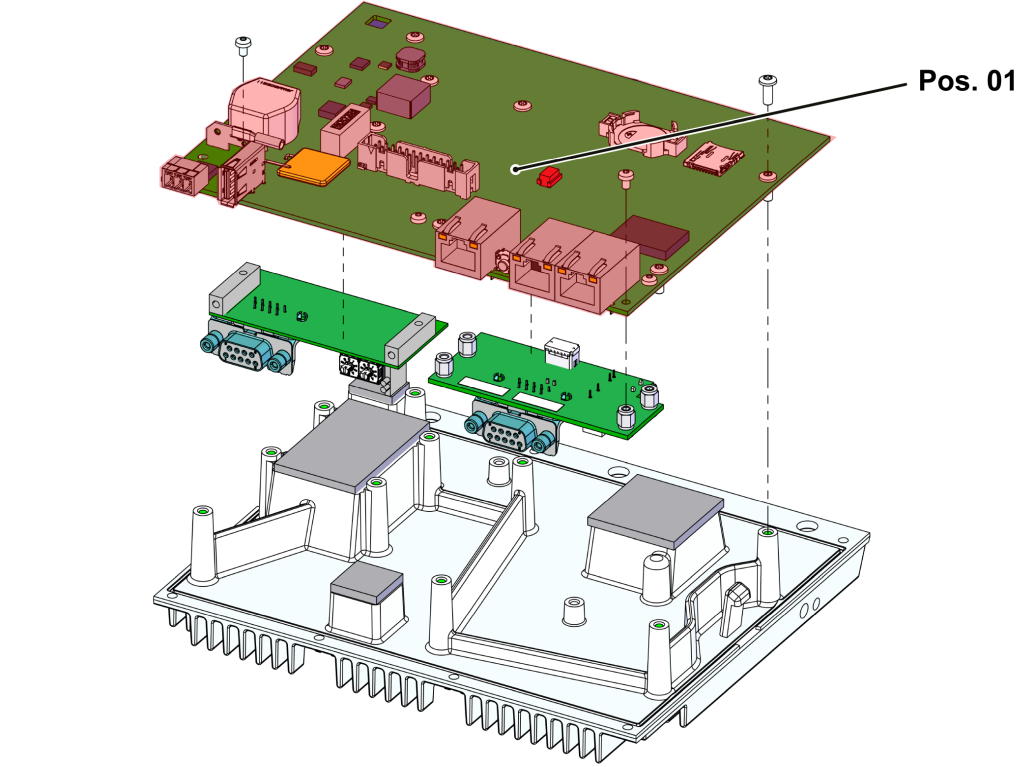

  • Sustituya el controlador GAT-61 (Pos. 01). Transfiera placas adicionales (si están disponibles) al nuevo controlador GAT-61.

  • Utilice el controlador GAT-61
    • Vuelva a colocar el control GAT-61 en el disipador térmico y fije los tornillos de montaje (10x).
    • Inserte el controlador GAT-61, incluido el disipador térmico, en la carcasa.
    • Asegúrese de que el disipador térmico quede bloqueado en su sitio por ambos lados.
  • Restaurar las conexiones de los enchufes
    • cable plano de 26 pines → ranura X104
    • Cable de conexión a tierra → ranura X150
    • Cable de antena (parte inferior) → ranura X125

Instale la cubierta

  • Coloque la cubierta de la carcasa y presione la cubierta de la carcasa desde arriba y desde un lado hasta que escuche un clic.
  • Instale 3 tornillos de montaje en la parte posterior del Gate-6.
  • Pegue la placa de características (T19277) en la parte posterior del Gate-6 y en la guía rápida (O8406-X).

Función de comprobación

  • Compruebe la comunicación a través de la interfaz de acuerdo con el procedimiento de la guía rápida.
  • Coloque la tapa del cable y presione hacia abajo hasta que oiga un clic.
