T28919: antena de doble banda

propósito
Sustitución de la antena
cualificación
Electricistas
Material
| Pos. | Denominación | Artículos | Conde |

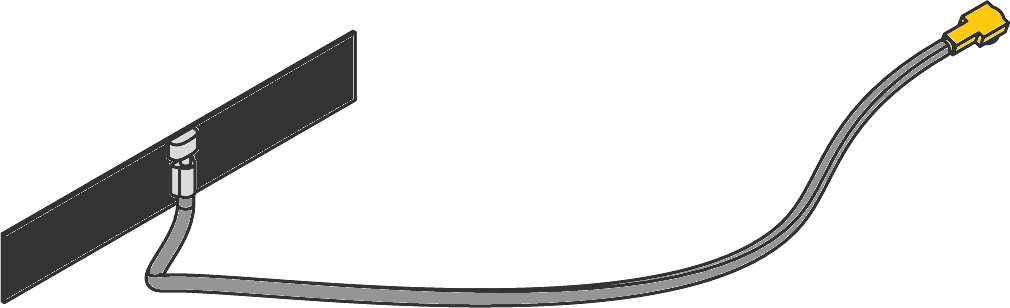

| 01 | Antena Wi-Fi de doble banda de 2,4/5,8 GHz | T28919 | 1 |
Material necesario
- Destornillador Torx tamaño 10
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.
Eliminar la cubierta

- Cubierta de cables
- Mantenga presionadas las lengüetas de fijación y levante la cubierta de cables hacia arriba (Fig. → 1).
- Desconexión de conexiones en el Gate-6
- Desconecte todos los cables de control y la fuente de alimentación del Gate-6.
- Tapa de la carcasa
- Retire los tornillos de fijación (11x) de la parte posterior del Gate-6 (Fig. → 2)
- Presione lateralmente la tapa de la carcasa hasta que oiga un clic (Fig. → 3). A continuación, retire la tapa.
Sustituya la pieza de repuesto
- Extraiga la antena adjunta de la carcasa. (Pos. 01).
- Elimine los residuos de adhesivo de la superficie y límpielos a fondo

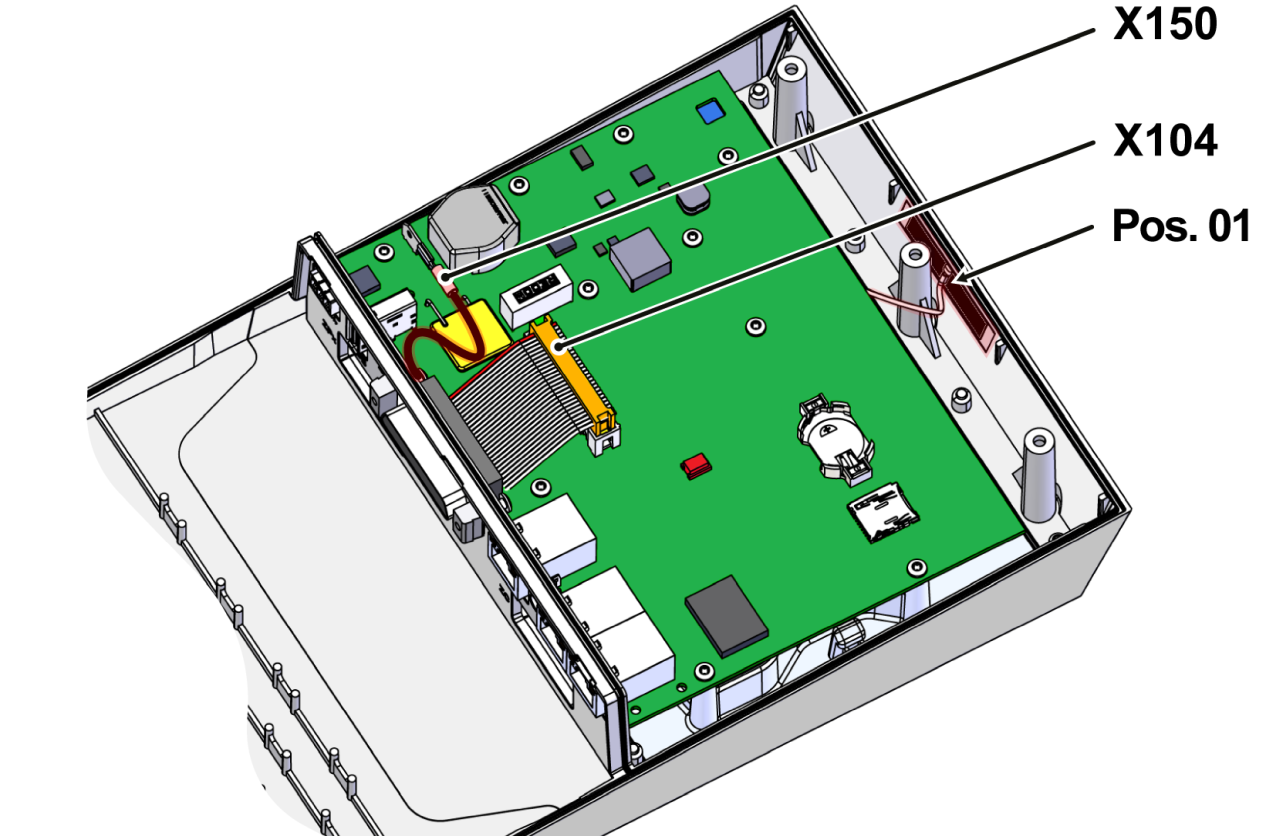

- Desconecte las conexiones de los enchufes del controlador GAT-61 (X150, X104).

- Retire el control GAT-61
- Extraiga el control GAT-61, incluido el disipador térmico, de la carcasa
- Mientras lo hace, separe las Carcasas para liberar las correas de montaje.

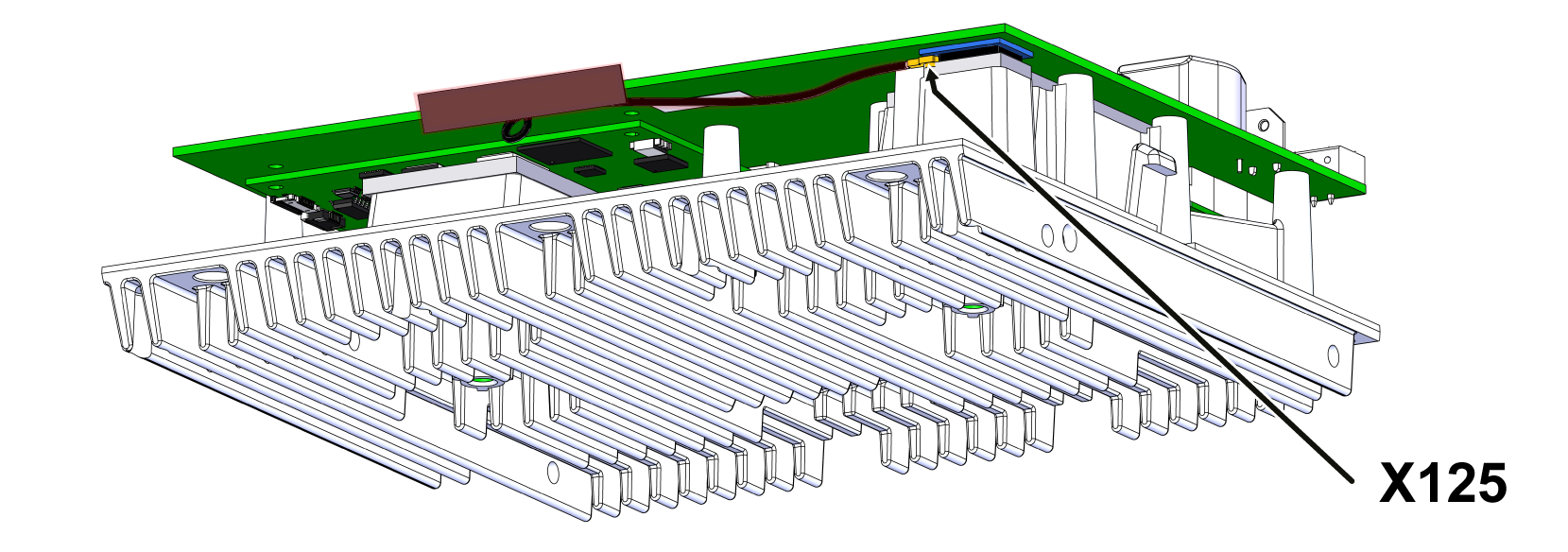

- Extraiga el cable de la antena del controlador GAT-61 y conecte el nuevo cable de antena (X125).

- Vuelva a colocar el controlador GAT-61, incluido el disipador térmico, en la carcasa.
- Asegúrese de que el disipador térmico quede bloqueado en su sitio por ambos lados.
- Vuelva a conectar los conectores al controlador GAT-61 (X150, X104).
- Retire la película adhesiva de la nueva antena.
- Pegue la antena en el hueco correspondiente de la Carcasas.
Instale la cubierta
- Coloque la cubierta de la carcasa y presione la cubierta de la carcasa desde arriba y desde un lado hasta que escuche un clic.
- Instale 3 tornillos de montaje en la parte posterior del Gate-6.
- Pegue la placa de características (T19277) en la parte posterior del Gate-6 y en la guía rápida (O8406-X).
Función de comprobación
- Comprueba la conexión mediante Bluetooth con la aplicación e-cockpit.
- Compruebe la comunicación a través de la interfaz de acuerdo con el procedimiento de la guía rápida.
- Coloque la tapa del cable y presione hacia abajo hasta que oiga un clic.
