eesmärk

Kontrolleri vahetamine GAT-61 (A 16)

kvalifikatsioon

Elektrikud

Materjal

Pos.TähistusÜksusedT28796
01

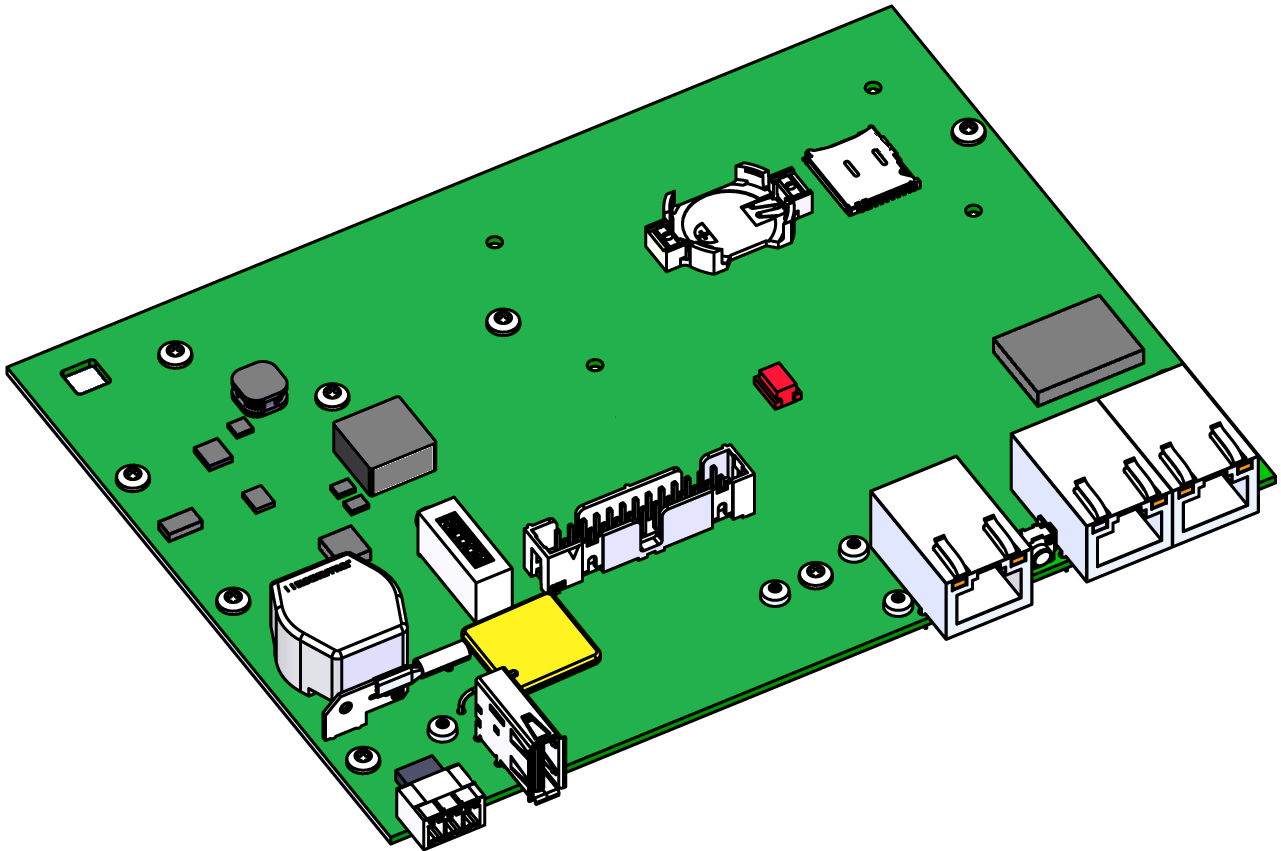

kontroll GAT-61

T287961

Nõutav materjal

  • Torx kruvikeeraja size 10

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

MÄRKUS!

Võrgu seadistused salvestatakse GAT-61 kontrollerile ja on seetõttu asendamisel kadunud.

Eemalda kate

  • Kaablikate
    • Hoidke kinnitusribasid allapoole ja tõstke kaablikate üles (joonis → 1).
  • Gate-6 ühenduste lahtiühendamine
    • Ühendage lahti kõik Gate-6 juhtkaablid ja toiteallikas.
  • Korpuse kate
    • Eemaldage kinnituskruvid (11x) Gate-6 tagaküljel (joonis → 2)
    • Vajutage korpuse kate küljelt kokku, kuni kuulete klõpsatust (joonis → 3). Seejärel eemaldage kate.

Asenda varuosa

  • Eemaldage pistikuühendused GAT-61 kontrolleril
    • 26-pin lindi kaabel → pesa X104
    • Maanduskaabel → X150 pesa
    • Antenni kaabel (alt) → X125 pesa

  • Eemaldage GAT-61 juhtelement
    • Eemaldage GAT-61 juhtimine, sealhulgas heatsink korpusest
    • Seda tehes lükake korpus lahti, et vabastada kinnitusrihmad.

  • Eemaldage GAT-61 kontrolleri kinnituskruvid (10x).

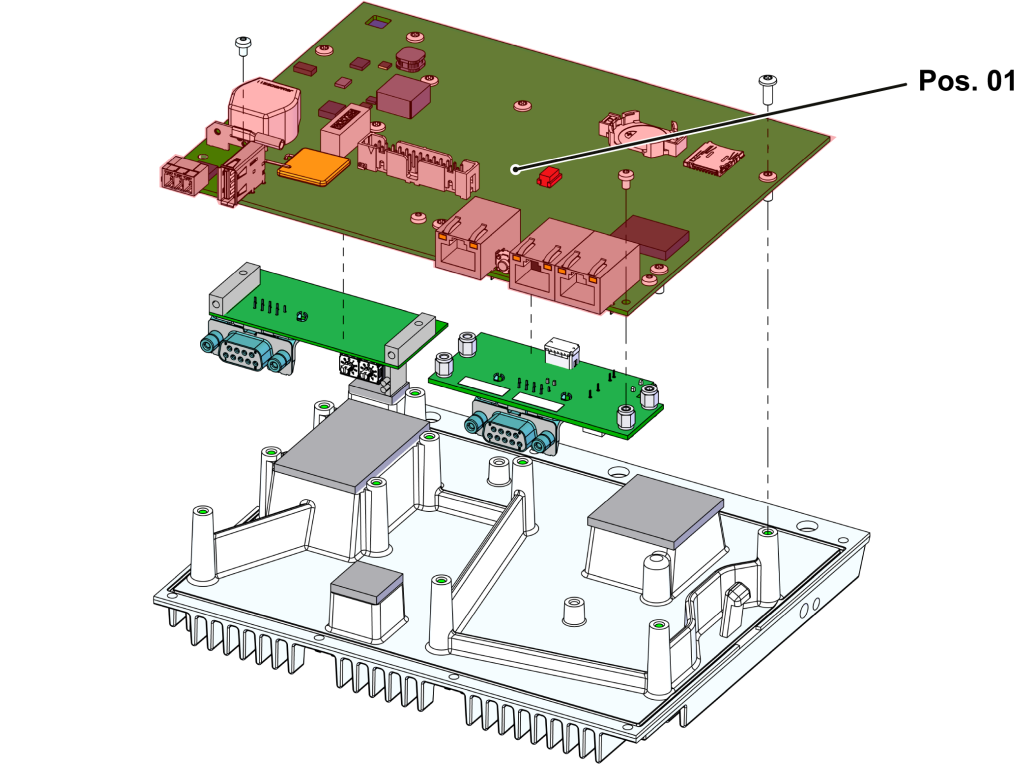

  • Asendage GAT-61 kontroller Pos. 01). Viige täiendavad lauad (kui need on olemas) uuele GAT-61 kontrollerile.

  • Kasutage GAT-61 kontrollerit
    • Pange GAT-61 kontroll tagasi radiaatorile ja kinnitage kinnituskruvid (10x).
    • Sisestage GAT-61 kontroller, sealhulgas heatsink, korpusesse.
    • Veenduge, et heatsink on mõlemal küljel lukustatud.
  • Pistiku ühenduste taastamine
    • 26-pin lindi kaabel → pesa X104
    • Maanduskaabel → X150 pesa
    • Antenni kaabel (alt) → X125 pesa

Paigaldage kate

  • Paigaldage korpuse kate ja vajutage seda ülalt ja küljelt, kuni kuulete klõpsatust.
  • Kinnitage kinnituskruvid Gate-6 tagaküljele.
  • Kinnitage tüübiplaat (T19277) Gate-6 tagaküljele ja kiirjuhikusse (O8406-X).

Funktsioon Check

  • Kontrollige suhtlemist liides kaudu kiirjuhendi korras.
  • Pange kaabli kate ja vajutage alla, kuni kuulete klõpsu.
