T28584, T29372 : Interface_ZC
objectif
- T28584 : Remplacement du circuit CAN
- T29372 : Mise à niveau de l'interface CAN
qualification
Personnel qualifié en électricité
matières
| Pos. | Désignation | Article | T28584 | T29372 |

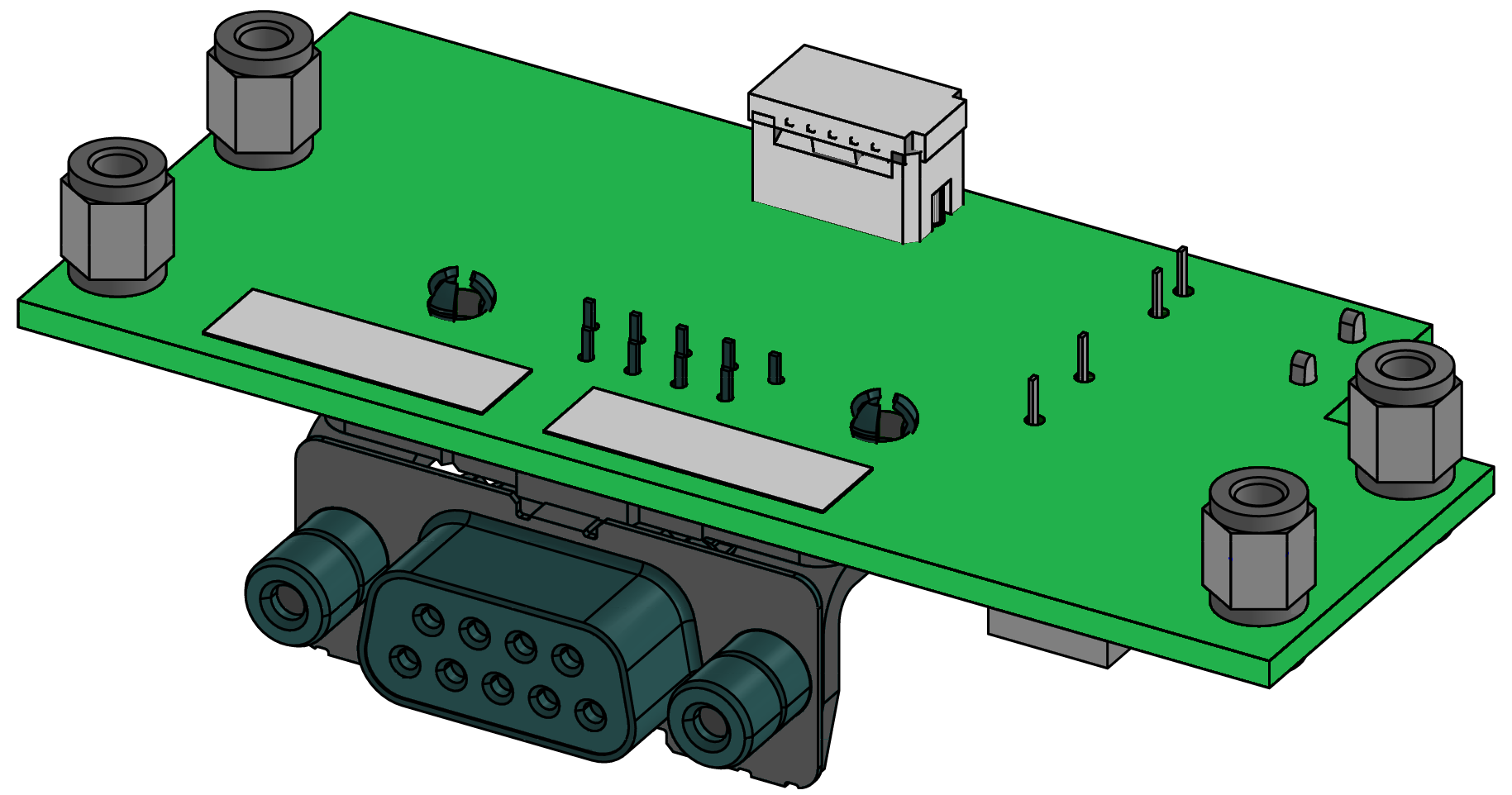

| 01 | carte de circuit ZC-61 | T28584 | 1 | 1 |
| 02 | vis M2,5x4-Torx | B19893385 | - | 4 |
| 03 | plaque signalétique | T19277 | - | 2 |
Matériau requis
- Tournevis Torx taille 10
- Tournevis Torx taille 5
procédure
ATTENTION !
L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :
Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

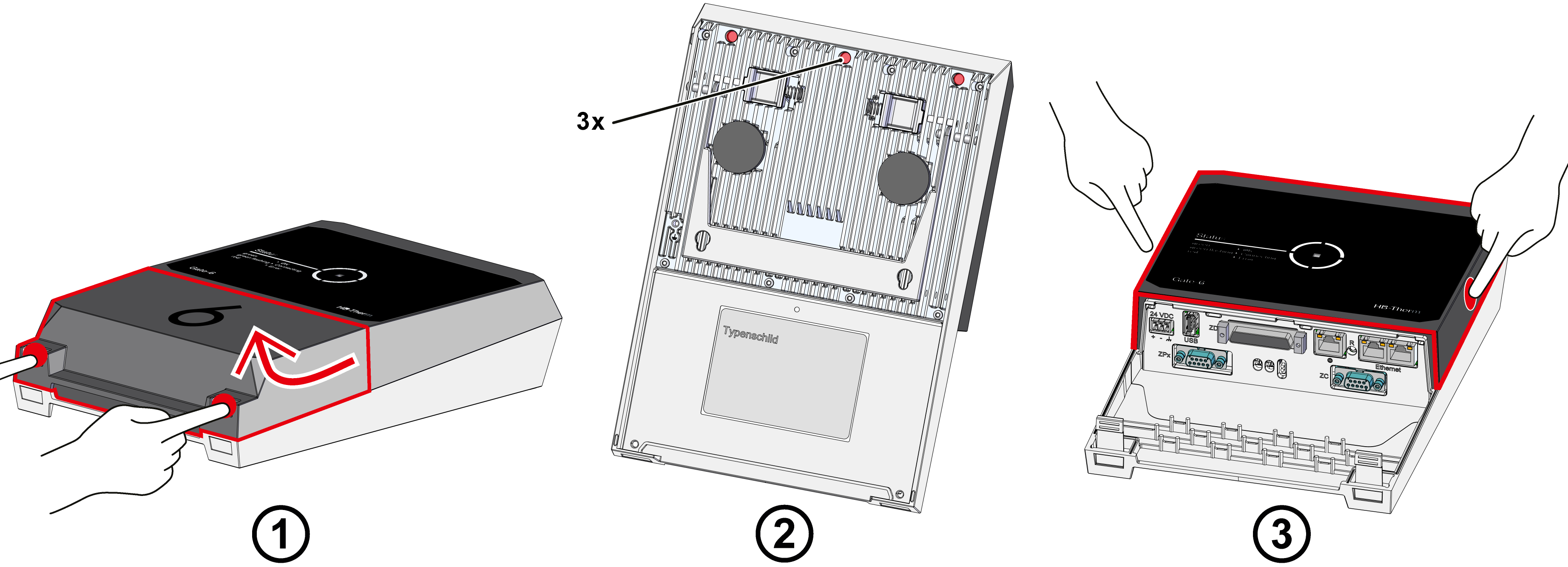

Supprimer la capotage
- Cache-câbles
- Maintenir les pattes de fixation enfoncées et soulever le cache-câbles vers le haut (Fig → ①).
- Débrancher les connexions du Gate-6
- Débrancher tous les câbles de commande et l'alimentation électrique du Gate-6.
- Couvercle du boîtier
- Retirer les vis de fixation (3x) à l'arrière du Gate-6 (Fig. → ②)
- Comprimer le couvercle du boîtier latéralement jusqu'à ce qu'un clic se fasse entendre (Fig. → ③). Retirer ensuite le couvercle.
Remplacer ou moderniser les composants
- Détachez les connecteurs de la commande GAT-61
- câble plat 26 broches → fente X104
- câble de mise à la terre → emplacement X150
- Câble d'antenne (en bas) → connecteur X125
- Retirez la commande du GAT-61
- Retirez la commande du GAT-61, y compris le dissipateur thermique, du boîtier
- Ce faisant, écartez le logement pour libérer les sangles de fixation.
- Retirez les vis de fixation de la commande GAT-61 (10x).

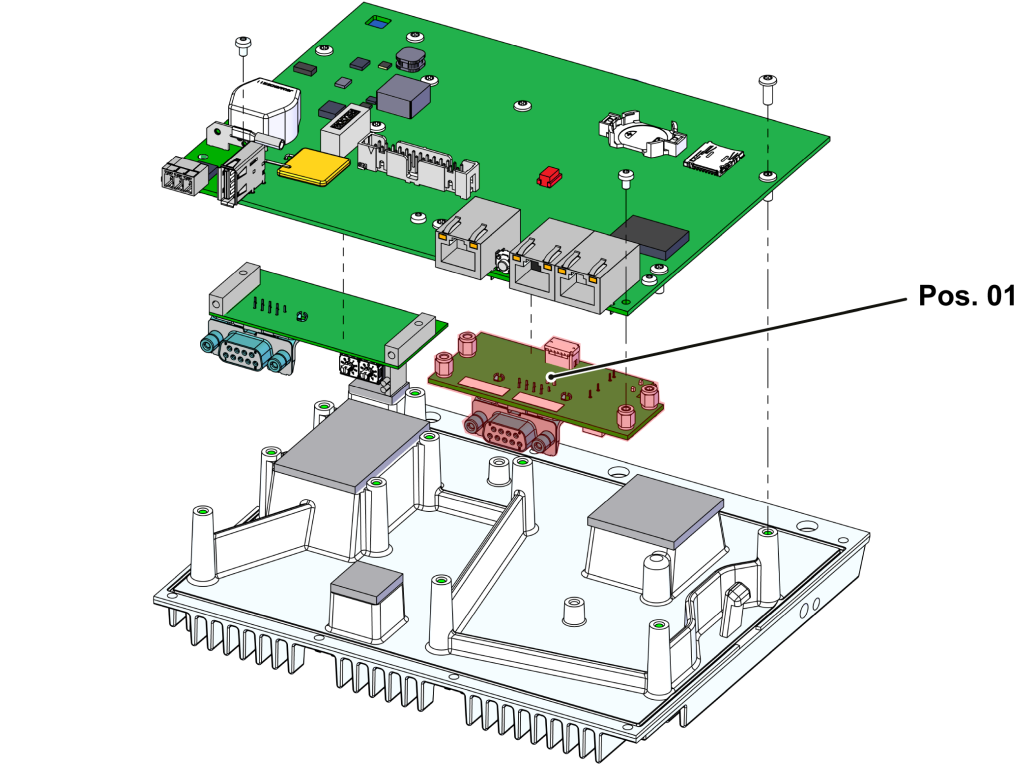

- Remplacez ou installez la carte de circuit CAN sur la commande GAT-61 (Pos. 01).
- Utiliser la commande GAT-61
- Replacez la commande GAT-61 sur le dissipateur thermique et fixez les vis de montage (10x).
- Insérez la commande GAT-61, y compris le dissipateur thermique, dans le boîtier.
- Assurez-vous que le dissipateur thermique est bien en place des deux côtés.
- Rebranchez les branchements
- câble plat 26 broches → fente X104
- câble de mise à la terre → emplacement X150
- Câble d'antenne (en bas) → connecteur X125
Installer la capotage
- Mettre en place le couvercle du boîtier et appuyer par le haut et sur les côtés jusqu'à ce qu'un clic se fasse entendre.
- Fixer les vis de fixation à l'arrière du Gate-6.
- Coller la plaque signalétique (T19277) à l'arrière du Gate-6 et dans le Guide de démarrage rapide (O8406-X).
Fonction de vérification
- Vérifiez la communication via l'interface conformément à la procédure décrite dans le guide rapide.
- Mettez le cache-câble et appuyez dessus jusqu'à ce que vous entendiez un déclic.
