objectif

Remplacement de l'antenne

qualification

Personnel qualifié en électricité

matières

Pos.DésignationArticlenombre

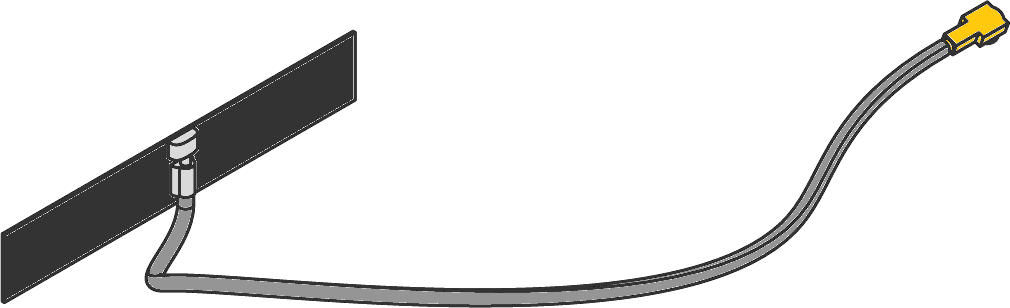

01Antenne Wi-Fi bibande 2,4/5,8 GHzT289191

Matériau requis

  • Tournevis Torx taille 10

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Supprimer la capotage

  • Cache-câbles
    • Maintenir les pattes de fixation enfoncées et soulever le cache-câbles vers le haut (Fig → ①).
  • Débrancher les connexions du Gate-6
    • Débrancher tous les câbles de commande et l'alimentation électrique du Gate-6.
  • Couvercle du boîtier
    • Retirer les vis de fixation (11x) à l'arrière du Gate-6 (Fig. → ②)
    • Comprimer le couvercle du boîtier latéralement jusqu'à ce qu'un clic se fasse entendre (Fig. → ③). Retirer ensuite le couvercle.

Remplacer la pièce de rechange

  • Retirez l'antenne connectée du boîtier (Pos. 01).
  • Enlevez les résidus d'adhésif de la surface et nettoyez soigneusement
  • Détachez les connecteurs de la commande GAT-61 (X150, X104).

  • Retirez la commande du GAT-61
    • Retirez la commande du GAT-61, y compris le dissipateur thermique, du boîtier
    • Ce faisant, écartez le logement pour libérer les sangles de fixation.

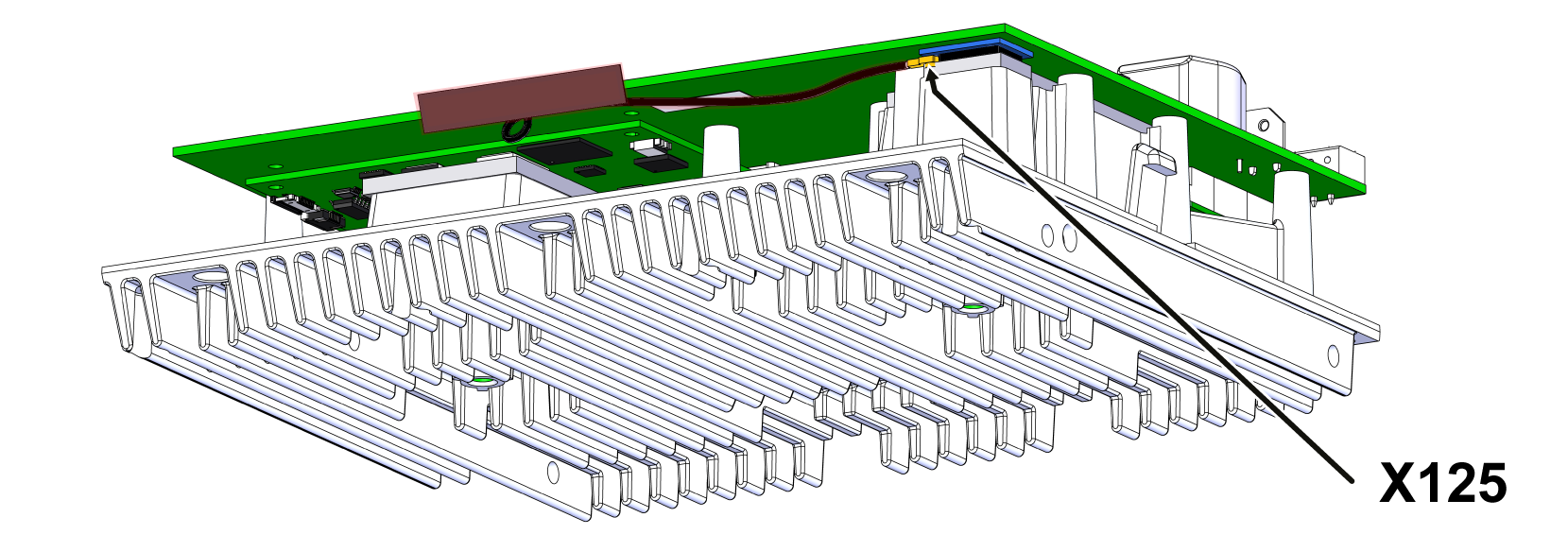

  • Retirez le câble d'antenne de la commande GAT-61 et connectez le nouveau câble d'antenne (X125).

  • Remettez la commande GAT-61, y compris le dissipateur thermique, dans le boîtier.
    • Assurez-vous que le dissipateur thermique est bien en place des deux côtés.
  • Reconnectez les branchements à la commande GAT-61 (X150, X104).
  • Retirez le film adhésif de la nouvelle antenne.
  • Collez l'antenne dans le renfoncement approprié du Logement.

Installation de la couverture

  • Mettre en place le couvercle du boîtier et appuyer par le haut et sur les côtés jusqu'à ce qu'un clic se fasse entendre.
  • Fixer les vis de fixation à l'arrière du Gate-6.
  • Coller la plaque signalétique (T19277) à l'arrière du Gate-6 et dans le Guide de démarrage rapide (O8406-X).

Fonction de vérification

  • Vérifiez la connexion via Bluetooth avec l'application e-cockpit.

  • Vérifiez la communication via l'interface conformément à la procédure décrite dans le guide rapide.
  • Mettez le cache-câble et appuyez dessus jusqu'à ce que vous entendiez un déclic.
