Raccordements Gate-6
![](/web/files/latest/hb-gate61/fr/92603963/92603965/1/1703019126477/Anschl%C3%BCsse_Gate61.png)

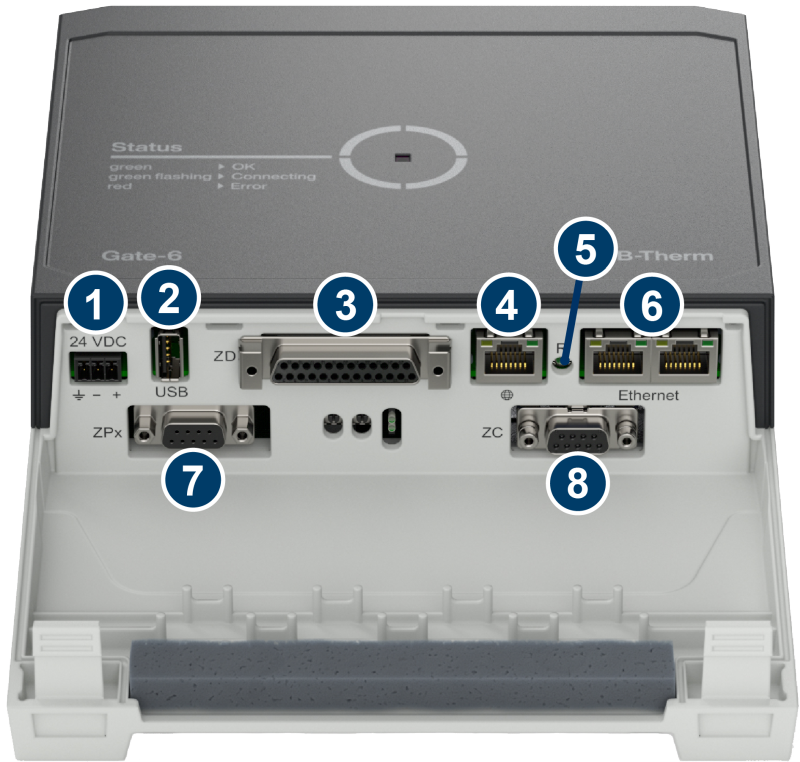

Pos. | Marquage | Description |
---|---|---|
1 | 24 VDC | Alimentation 24 VDC +/- 10 % (« + » = 24 VDC ; « - » = 0 VDC ; « » = terre fonctionnelle à des fins de compatibilité électromagnétique ) |
2 | USB | USB Pour la maintenance USB-A |
3 | ZD | interface de données série 20 mA, RS-232, RS-422/485→ cliquez ici... 1 prise Sub-D à 25 broches |
4 | Ethernet ext.(accès à Internet) 1 prise RJ-45 | |
5 | R | Bouton de réinitialisation à des fins de maintenance (réinitialisation des paramètres réseau) |
