cél

A vezérlő cseréje GAT-61 (A 16)

képesítés

Villanyszerelők

Anyag

Pos.MegnevezésTételekT28796
01

vezérlés GAT-61

T287961

Kötelező anyag

  • Torx csavarhúzó mérete 10

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

MEGJEGYZÉS!

A hálózati beállítások a GAT-61 vezérlőn tárolódnak, ezért cseréjük során elvesznek.

Távolítsa el a burkolatot

  • Kábelfedél
    • Tartsa lenyomva a rögzítő füleket, és emelje felfelé a kábelfedelet (ábra → 1).
  • A csatlakozások leválasztása a Gate-6-on
    • Húzza le az összes vezérlőkábelt és a tápellátást a Gate-6-on.
  • Házfedél
    • Távolítsa el a rögzítőcsavarokat (11x) a Gate-6 hátoldalán (ábra → 2)
    • Nyomja össze a házfedelet oldalirányban, amíg egy kattanást nem hall (ábra → 3). Ezután vegye le a fedelet.

Cserélje ki az alkatrészt

  • A GAT-61 vezérlő dugaszoló csatlakozóinak leválasztása
    • 26 tűs szalagkábel → slot X104
    • Földelő kábel → X150 slot
    • Antenna kábel (alul) → X125 nyílás

  • Távolítsa el a GAT-61 vezérlőt
    • Távolítsa el a GAT-61 vezérlőt, beleértve a hűtőbordát a burkolatból
    • Miközben ezt teszi, tolja szét a burkolatot, hogy elengedje a rögzítőhevedereket.

  • Távolítsa el a GAT-61 vezérlő rögzítőcsavarjait (10x).

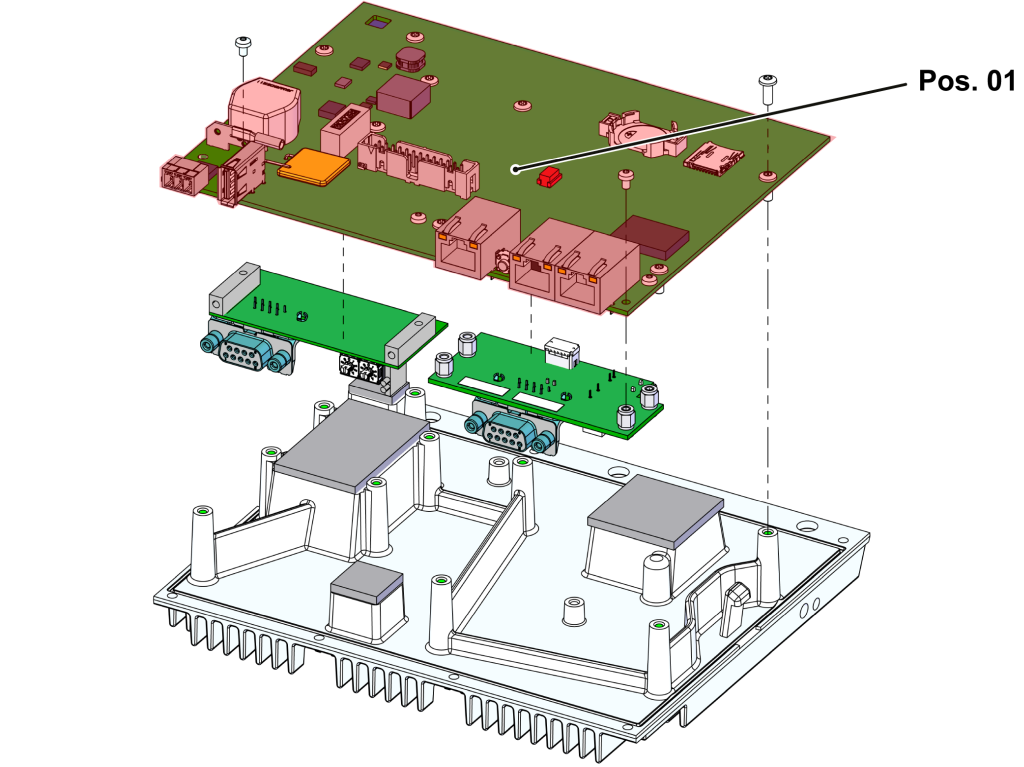

  • Cserélje ki a GAT-61 vezérlőt Pos. 01). Vigyen át további táblákat (ha rendelkezésre állnak) az új GAT-61 vezérlőhöz.

  • Használja a GAT-61 vezérlőt
    • Helyezze vissza a GAT-61 vezérlőt a hűtőbordára, és rögzítse a rögzítőcsavarokat (10x).
    • Helyezze be a GAT-61 vezérlőt, beleértve a hűtőbordát is, a burkolatba.
    • Győződjön meg arról, hogy a hűtőborda mindkét oldalán rögzítve van.
  • A dugaszoló csatlakozások visszaállítása
    • 26 tűs szalagkábel → slot X104
    • Földelő kábel → X150 slot
    • Antenna kábel (alul) → X125 nyílás

Telepítse a burkolatot

  • Helyezze fel a ház fedelét, és nyomja meg a ház fedelét felülről és oldalról, amíg kattanást nem hall.
  • Szereljen be 3x rögzítőcsavart a Gate-6 hátuljára.
  • Ragassza a típustáblát (T19277) a Gate-6 hátuljára és a gyors útmutatóba (O8406-X).

Ellenőrizze a funciót

  • Ellenőrizze a kommunikációt a csatlakozón keresztül a gyors útmutatóban szereplő eljárásnak megfelelően.
  • Helyezze fel a kábel fedelét, és nyomja le, amíg kattanást nem hall.
