scopo

Sostituzione dell'antenna

qualifica

Elettricisti

materiale

Pos.DenominazioneArticoloConta

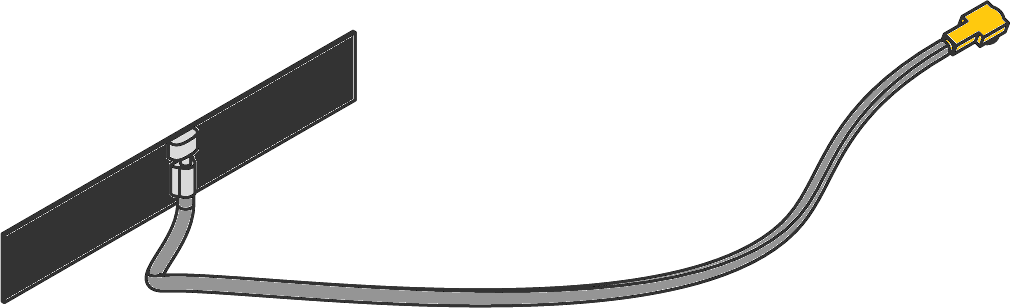

01Antenna Wi-Fi dual band 2,4/5,8 GHzT289191

Materiale richiesto

  • Cacciavite Torx misura 10

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Rimuovi copertura

  • Coperchio del cavo
    • Tenere premute le linguette di fissaggio e sollevare il coperchio del cavo verso l'alto (Fig. → 1).
  • Scollegare le connessioni di Gate-6
    • Scollegare tutti i cavi di controllo e l'alimentazione del Gate-6.
  • Coperchio dell'alloggiamento
    • Rimuovere le viti di fissaggio (11x) sul retro del Gate-6 (Fig. → 2)
    • Premere lateralmente il coperchio dell'alloggiamento fino a sentire uno scatto (Fig. → 3). Rimuovere quindi il coperchio.

Sostituire il pezzo di ricambio

  • Rimuovere l'antenna collegata dagli Alloggiamenti (Pos. 01).
  • Rimuovere i residui di adesivo dalla superficie e pulire accuratamente
  • Scollegare i collegamenti del controller GAT-61 (X150, X104).

  • Rimuovere il controllo GAT-61
    • Rimuovere il controllo GAT-61, incluso il dissipatore di calore, dagli Alloggiamenti
    • Mentre lo fai, allontana gli alloggiamenti per rilasciare le cinghie di montaggio.

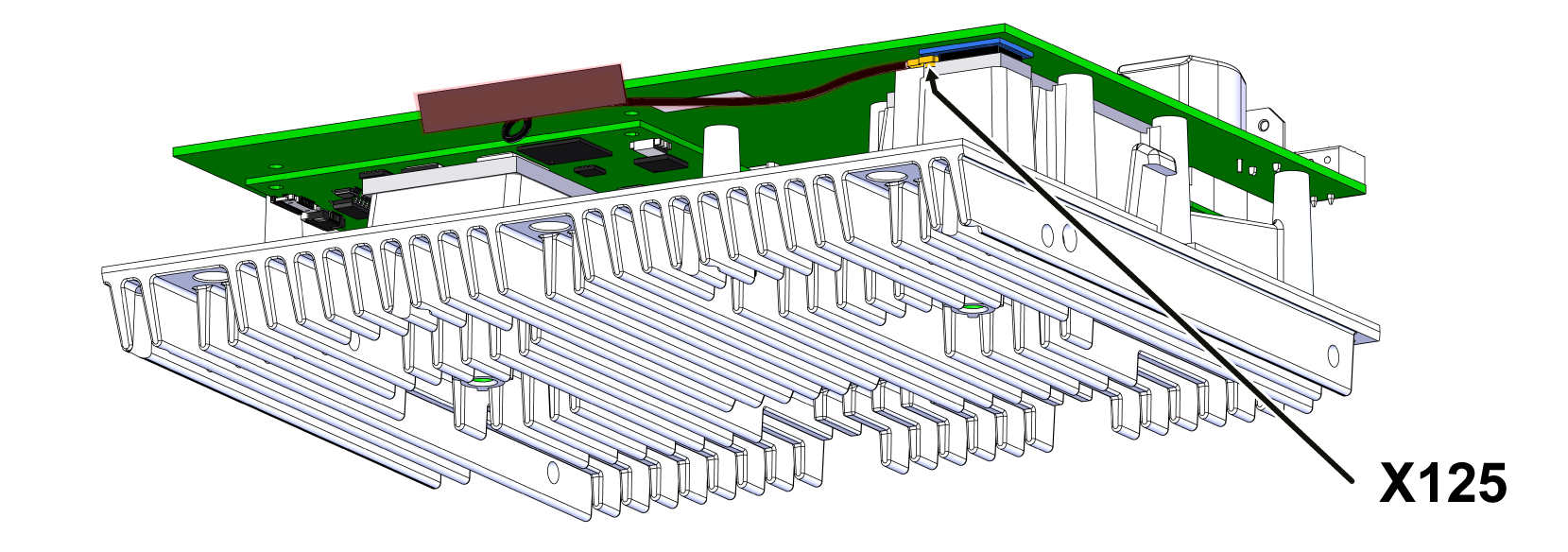

  • Rimuovere il cavo dell'antenna dal controller GAT-61 e collegare il nuovo cavo dell'antenna (X125).

  • Rimetti il controller GAT-61, incluso il dissipatore di calore, negli Alloggiamenti.
    • Assicurati che il dissipatore di calore sia bloccato su entrambi i lati.
  • Ricollegare i collegamenti al controller GAT-61 (X150, X104).
  • Rimuovere la pellicola adesiva dalla nuova antenna.
  • Incollare l'antenna nell'apposita cavità degli Alloggiamenti.

Installa il coperchio

  • Indossa il coperchio della custodia e premi sul coperchio dall'alto e lateralmente fino a sentire un clic.
  • Installa 3 viti di montaggio sul retro del Gate-6.
  • Attacca la targhetta identificativa (T19277) sul retro del Gate-6 e nella guida rapida (O8406-X).

Funzione di controllo

  • Verifica la connessione tramite Bluetooth con l'app e-cockpit.

  • Verificare la comunicazione tramite l'interfaccia secondo la procedura riportata nella guida rapida.
  • Indossa il coperchio del cavo e premi verso il basso finché non senti un clic.
