T28903、T29671: インターフェース_ZP

目的

• T28903: サーキットボードの交換 PROFIBUS-DP
• T29671: インターフェースのアップグレード PROFIBUS-DP

資格

専門職員

素材:

必要な材料

• トルクススクリュードライバーsize 10
• トルクススクリュードライバーsize 8

手順

カバーを削除

• ケーブル・カバー

  • 固定タブを押さえ、ケーブル・カバーを上に持ち上げます（図 → 1)。
• Gate-6の接続を外す

  • コントロール・ケーブルと電源をGate-6から外します。
• ハウジング・カバー

  • Gate-6 背面の固定ネジ（3x）を外します（図 → 2)。
  • カチッと音がするまで、ハウジング・カバーを横に押し合います（図 → 3）。カバーを外す。

コンポーネントの交換または改造

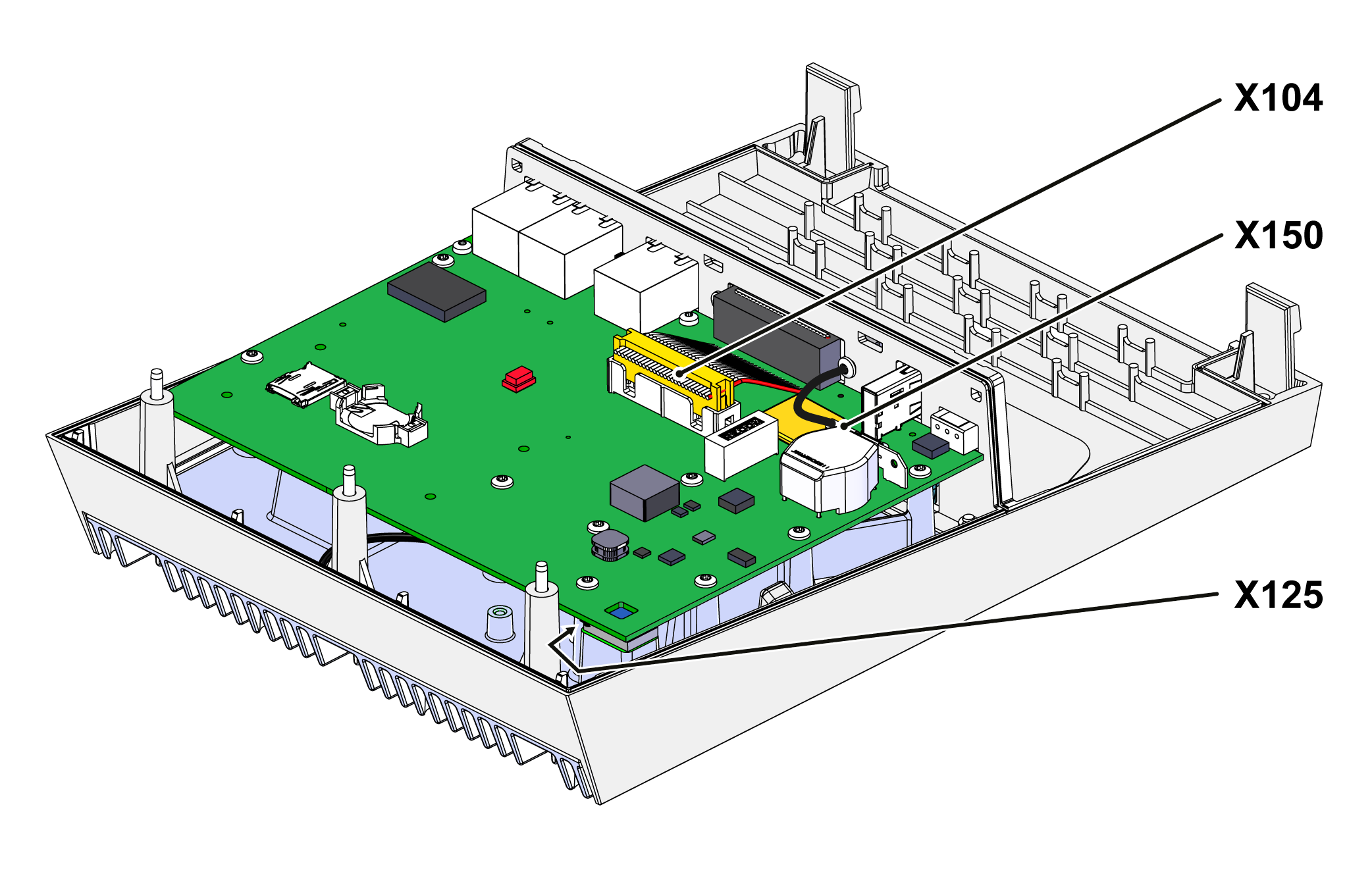

• GAT-61 コントローラーのプラグ接続を外します
  • 26 ピンリボンケーブル → スロット X104
  • 接地ケーブル → X150 スロット
  • アンテナケーブル (下) → X125 スロット

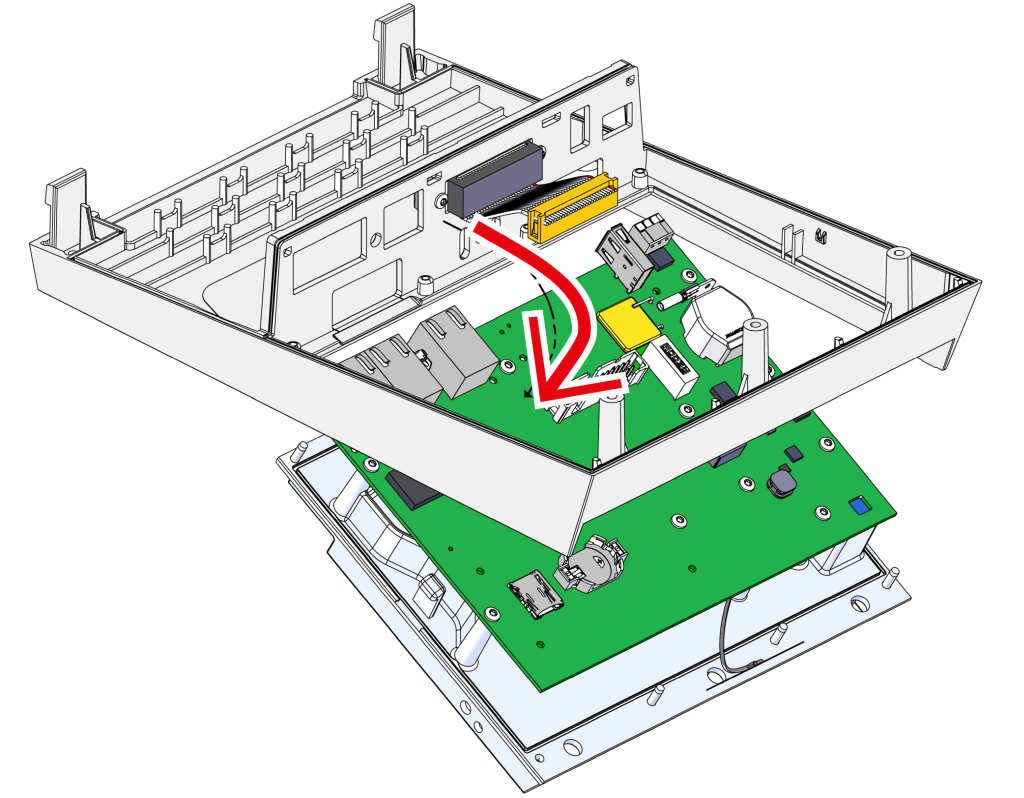

• GAT-61 コントロールを取り外します
  • ヒートシンクを含むGAT-61コントロールをハウジングから取り外します。
  • その際、ハウジングを押し離して取り付けストラップを外します。

• • GAT-61 コントローラの取り付けネジ (10x) を取り外します。
  • GAT-61コントローラー（位置01）にProfibus-DP回路基板を交換または取り付けます。
  • サーマルパッドをヒートシンク (Pos. 02) に貼り付けます。

• GAT-61 コントローラーを使用
  • GAT-61コントロールをヒートシンクに戻し、取り付けネジ (10x) を固定します。
  • ヒートシンクを含むGAT-61コントローラーをハウジングに挿入します。
  • ヒートシンクの両側が所定の位置にロックされていることを確認します。
• プラグ接続の復元
  • 26 ピン・リボン・ケーブル → スロット X104
  • 接地ケーブル → X150 スロット
  • アンテナケーブル (下) → X125 スロット

カバーのインストール

• ハウジングカバーを装着し、カチッという音がするまでハウジングカバーを上と横から押します。
• Gate-6 の背面に取り付けネジを 3 本取り付けます。
• タイププレート (T19277) をGate-6 の背面とクイックガイド (O8406-X) に貼り付けます。

チェック機能

• クイックガイドの手順に従って、インターフェイス経由の通信を確認してください。
• ケーブルカバーをかぶせ、カチッという音がするまで押し下げます。
