目的

アンテナの交換

資格

電気技師

素材:

Pos.説明アイテムカウント
01デュアルバンド Wi-Fi 2.4/5.8 GHz アンテナ289191

必要な材料

  • トルクススクリュードライバーsize 10

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

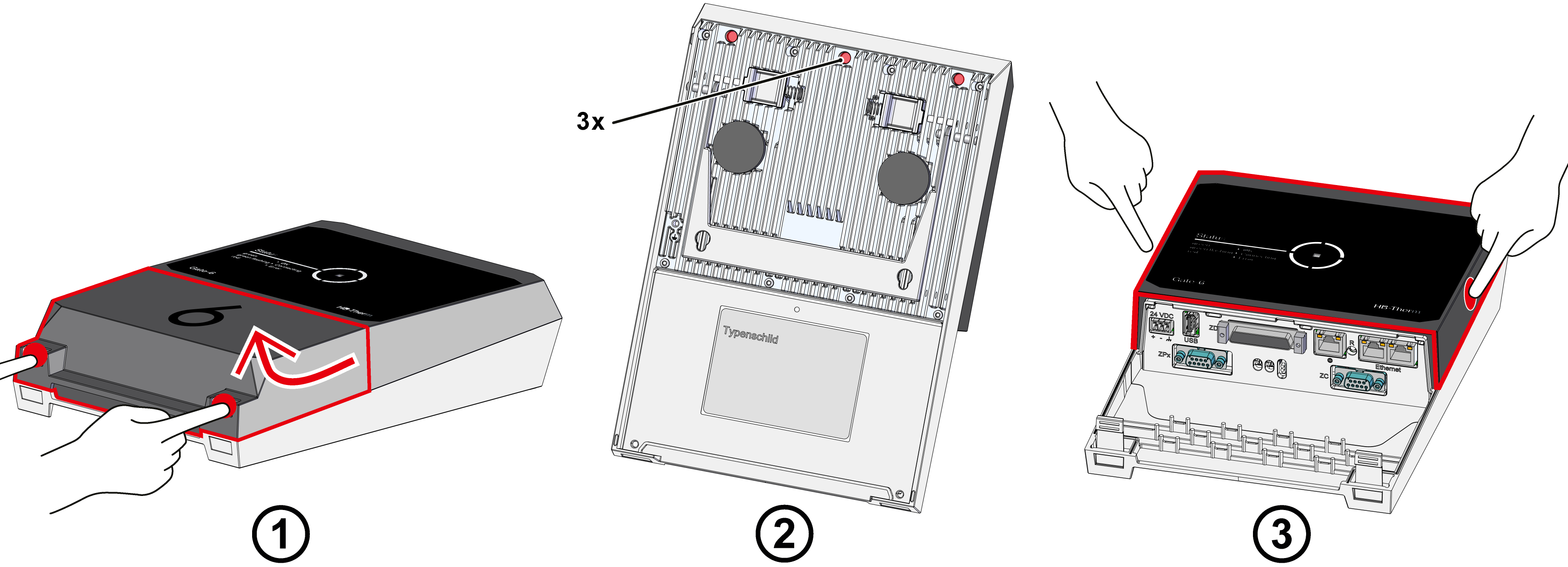

カバーを削除

  • ケーブル・カバー
    • 固定タブを押さえ、ケーブル・カバーを上に持ち上げます（図 → 1)。
  • Gate-6の接続を外す
    • コントロール・ケーブルと電源をGate-6から外します。
  • ハウジング・カバー
    • Gate-6 背面の固定ネジ（3x）を外します（図 → 2)。
    • カチッと音がするまで、ハウジング・カバーを横に押し合います（図 → 3）。カバーを外す。

スペアパーツを交換してください。

  • 付属のアンテナをハウジングから取り外します (Pos. 01).
  • 表面から接着剤の残留物を除去し、完全に洗浄します
  • GAT-61 コントローラーのプラグ接続を外します (X150, X104).

  • GAT-61 コントロールを取り外します
    • ヒートシンクを含むGAT-61コントロールをハウジングから取り外します
    • その際、ハウジングを押し離して取り付けストラップを外します。

  • GAT-61コントローラーからアンテナケーブルを取り外し、新しいアンテナケーブルを接続します (X125).

  • ヒートシンクを含むGAT-61コントローラーをハウジングに戻します。
    • ヒートシンクの両側が所定の位置にロックされていることを確認します。
  • プラグ接続を GAT-61 コントローラーに再接続します (X150, X104).
  • 新しいアンテナから粘着フィルムをはがします。
  • アンテナをハウジングの適切なくぼみに接着します。

インストールカバー

  • ハウジングカバーを装着し、カチッという音がするまでハウジングカバーを上と横から押します。
  • Gate-6 の背面に取り付けネジを 3 本取り付けます。
  • タイププレート (T19277) をGate-6 の背面とクイックガイド (O8406-X) に貼り付けます。

チェック機能

  • E-cockpit アプリでBluetooth 経由の接続を確認してください。
