목적:

컨트롤러 교체 GAT-61 (A 16)

자격

전기 기사

소재

Pos.지정조항T28796
01.

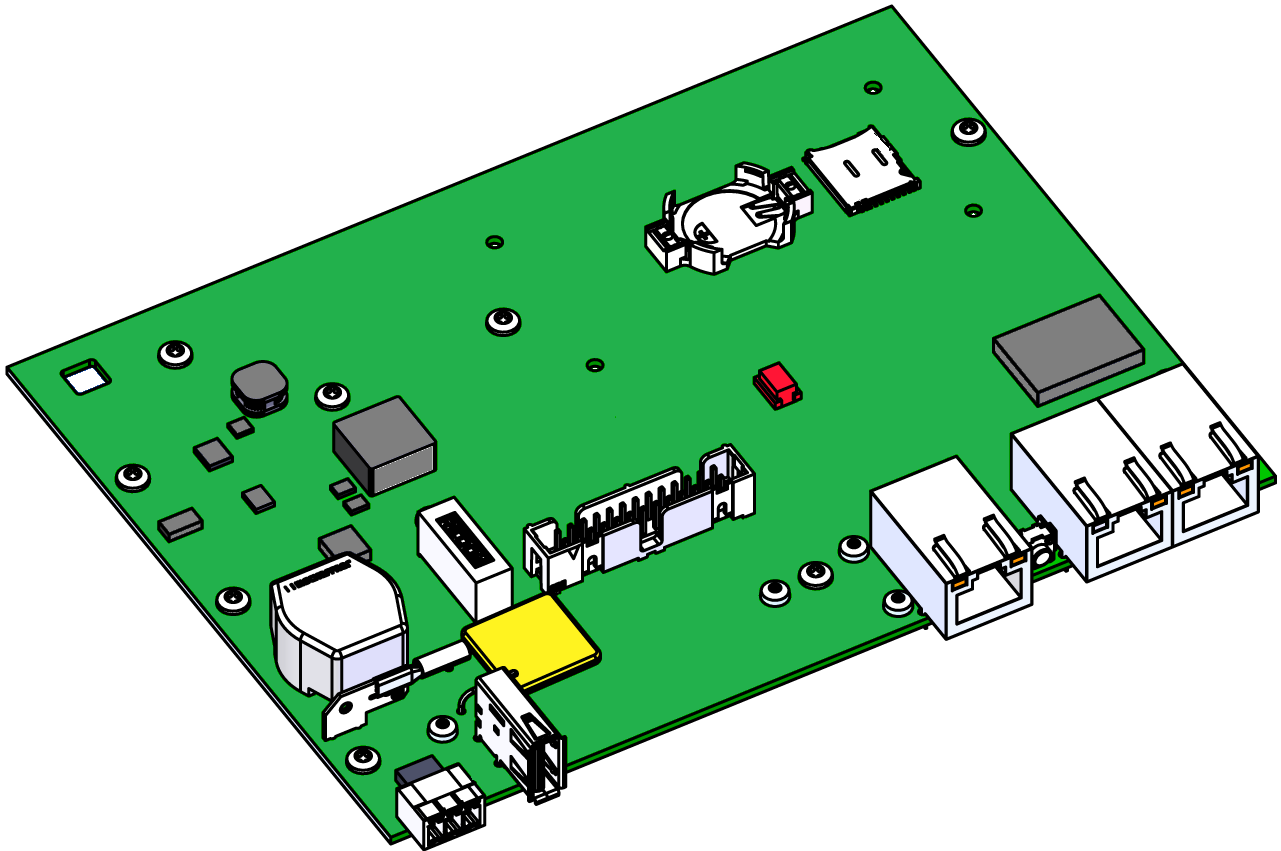

컨트롤 GAT-61

T287961

필수 재료

  • 톡스 스크루드라이버 사이즈 10

계속 진행하기

주의!

장치를 사용하려면 안전 지침과 퀵 가이드에 대한 지식이 필요합니다. 그 이유는 다음과 같습니다.

작업을 시작하기 전에 안전 지침과 퀵 가이드를 주의 깊게 읽으십시오. 안전한 작업의 기본 요구 사항은 모든 안전 지침을 준수하고 자격을 갖춘 전문가가 개인 상해 및 재산 피해와 관련된 사고를 예방하기 위한 신중한 조치를 취하는 것입니다.

주의사항!

네트워크 설정은 GAT-61 컨트롤러에 저장되므로 교체 시 손실됩니다.

커버 제거

  • 케이블 커버
    • B고정 탭을 누른 상태에서 케이블 커버를 위로 들어 올립니다(그림 → 1).
  • Gate-6 의 연결부 분리하기
    • Gate-6 에서 모든 제어 케이블과 전원 공급 장치를 분리합니다.
  • 하우징 커버
    • Gate-6 뒷면에 있는 고정 나사(11개)를 제거합니다(그림 → 2).
    • 딸깍 소리가 날 때까지 하우징 커버를 옆으로 누릅니다 (그림 → 3). 그런 다음 커버를 제거합니다.

예비 부품 교체

  • GAT-61 컨트롤러의 플러그 연결을 분리합니다.
    • 26핀 리본 케이블 → 슬롯 X104
    • 접지 케이블 → X150 슬롯
    • 안테나 케이블 (하단) → X125 슬롯

  • GAT-61 컨트롤을 제거합니다.

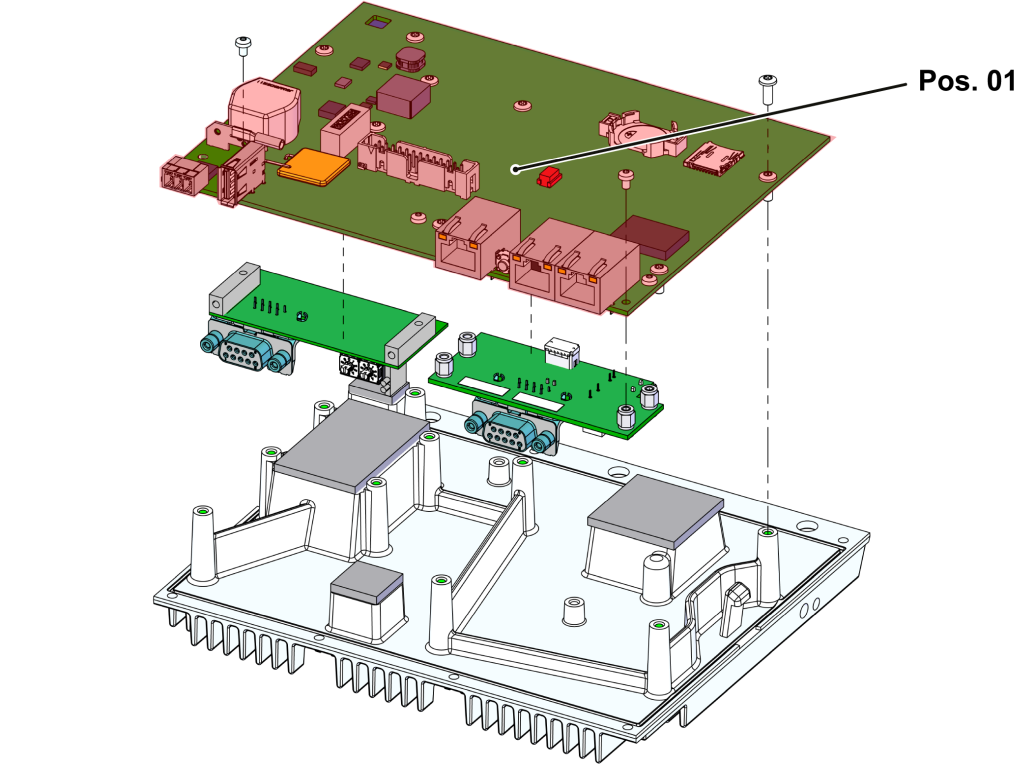

    • 히트싱크를 포함한 GAT-61 컨트롤을 하우징에서 분리합니다.
    • 이때 하우징을 벌려 장착 스트랩을 분리하십시오.

  • GAT-61 컨트롤러 장착 나사 (10x) 를 제거합니다.
  • GAT-61 컨트롤러 번호 01) 을 교체합니다. 추가 보드 (사용 가능한 경우) 를 새 GAT-61 컨트롤러로 전송합니다.

  • GAT-61 컨트롤러 사용
    • GAT-61 컨트롤을 히트싱크에 다시 장착하고 장착 나사 (10x) 를 고정합니다.
    • 히트싱크를 포함한 GAT-61 컨트롤러를 하우징에 삽입합니다.
    • 히트싱크가 양쪽 모두 제자리에 고정되어 있는지 확인하세요.
  • 플러그 연결 복원
    • 26핀 리본 케이블 → 슬롯 X104
    • 접지 케이블 → X150 슬롯
    • 안테나 케이블 (하단) → X125 슬롯

커버 설치

  • 하우징 커버를 씌우고 딸깍 소리가 날 때까지 하우징 커버를 위와 옆에서 누릅니다.
  • Gate-6 뒷면에 3x 장착 나사를 설치합니다.
  • Gate-6 뒷면과 퀵 가이드 (O8406-X) 에 있는 모델명 플레이트 (T19277) 를 붙이세요.

체크 기능

  • 퀵 가이드의 절차에 따라 인터페이스를 통한 통신 방법을 확인합니다.
  • 케이블 커버를 씌우고 딸깍 소리가 날 때까지 누릅니다.
