Valdiklio keitimas GAT-61 (A 16)

kvalifikacija

Elektrikai

Medžiaga

Pos.PaskyrimasDaiktaiT28796
01

kontrolė GAT-61

T287961

Reikalinga medžiaga

  • Torx atsuktuvas dydis 10

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

PASTABA!

Tinklo nustatymai saugomi GAT-61 valdiklyje, todėl juos pakeitus prarandami.

Nuimkite dangtelį

  • Kabelio dangtelis
    • Laikykite nuspaudę tvirtinimo liežuvėlius ir pakelkite kabelio dangtelį į viršų (→ 1 pav.).
  • Jungčių atjungimas Gate-6
    • Atjunkite visus Gate-6 valdymo kabelius ir maitinimo šaltinį.
  • Korpuso dangtis
    • Išsukite tvirtinimo varžtus (11x), esančius „Gate-6“ galinėje dalyje (→ 2 pav.)
    • Spauskite korpuso dangtį į šonus, kol išgirsite spragtelėjimą (→ 3 pav.). Tada nuimkite dangtį.

Pakeiskite atsarginę dalį

  • Nuimkite kištuko jungtis ant GAT-61 valdiklio
    • 26-pin kaspinas kabelis → lizdas X104
    • Įžeminimo kabelis → X150 lizdas
    • Antenos kabelis (apačioje) → X125 lizdas

  • Pašalinkite GAT-61 valdiklį
    • Nuimkite GAT-61 valdiklį, įskaitant radiatorių iš Korpusas
    • Tai darydami stumkite korpusą atskirai, kad atleistumėte tvirtinimo diržus.

  • Nuimkite GAT-61 valdiklio tvirtinimo varžtus (10x).

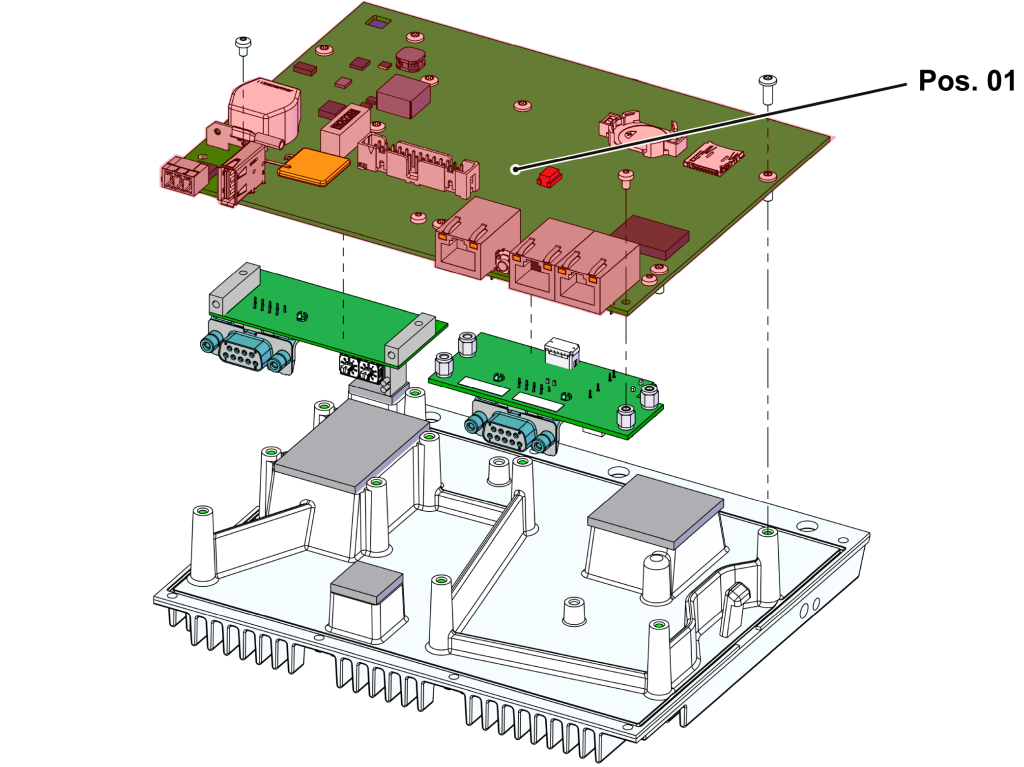

  • Pakeiskite GAT-61 valdiklio Pos. 01). Perkelkite papildomas plokštes (jei yra) į naują GAT-61 valdiklį.

  • Naudokite GAT-61 valdiklį
    • Įdėkite GAT-61 valdiklį atgal ant radiatoriaus ir pritvirtinkite tvirtinimo varžtus (10x).
    • Įdėkite GAT-61 valdiklį, įskaitant radiatorių, į korpusą.
    • Įsitikinkite, kad radiatorius yra užrakintas abiejose pusėse.
  • Kištukinių jungčių atkūrimas
    • 26-pin kaspinas kabelis → lizdas X104
    • Įžeminimo kabelis → X150 lizdas
    • Antenos kabelis (apačioje) → X125 lizdas

Įdiekite dangtelį

  • Uždėkite korpuso dangtelį ir paspauskite ant korpuso dangtelio iš viršaus ir iš šono, kol išgirsite spragtelėjimą.
  • Įdiekite 3x tvirtinimo varžtus “Gate-6” gale.
  • Priklijuokite Type plokštę (T19277) “Gate-6” gale ir greitajame vadove (O8406-X).

Patikrinkite funkciją

  • Patikrinkite darbo valandos per sąsaja pagal greito vadovo procedūrą.
  • Uždėkite kabelio dangtelį ir paspauskite žemyn, kol išgirsite spragtelėjimą.
