tikslas

  • T28921: Plokščiojo stendo kabelio pakeitimas DIGITAL
  • T29231: sąsajos atnaujinimas DIGITAL

kvalifikacija

Elektrikai

Medžiaga

Pos.Paskyrimas
Daiktai
T28921T29231
01

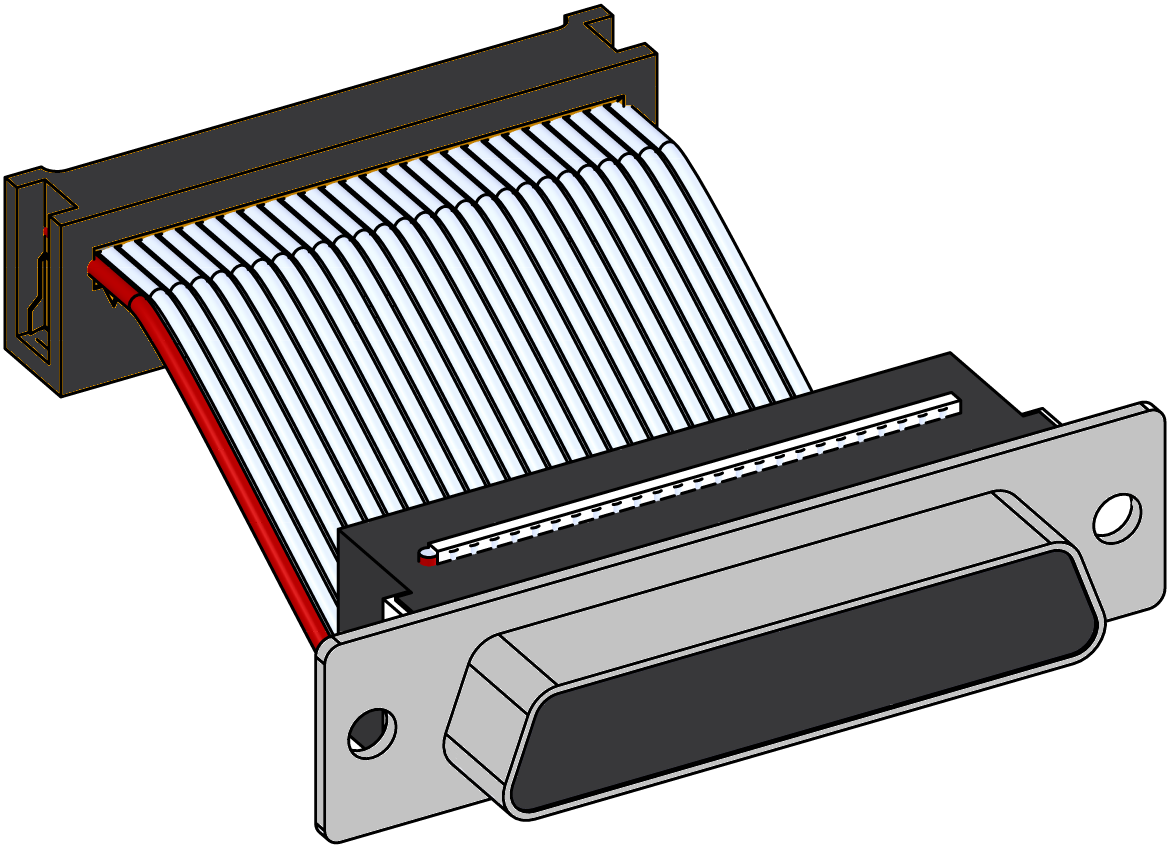

kaspinas kabelis 26-pol., Sub-D

T2892111
02

fiksavimo blokas M3

T15697-2
03

varžtas M3x8-Torx

B1983385-2
04

Drahtas GNYE

L0709-1
05Plokštės tipasT19277-2

Reikalinga medžiaga

  • Torx atsuktuvas dydis 10

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Pašalinti dangčius

  • Kabelio dangtelis
    • Laikykite nuspaudę tvirtinimo liežuvėlius ir pakelkite kabelio dangtelį į viršų (→ 1 pav.).
  • Jungčių atjungimas Gate-6
    • Atjunkite visus Gate-6 valdymo kabelius ir maitinimo šaltinį.
  • Korpuso dangtis
    • Išsukite tvirtinimo varžtus (3x), esančius „Gate-6“ galinėje dalyje (→ 2 pav.)
    • Spauskite korpuso dangtį į šonus, kol išgirsite spragtelėjimą (→ 3 pav.). Tada nuimkite dangtį.

Pakeiskite arba pakeiskite komponentą

  • Nuimkite aklųjų kištuką iš “ZD” angos. Tai nebereikalinga.
  • Įdėkite 26 kontaktų juostinį kabelį su jungties kištuku iš išorės į angą (T28921).
  • Užfiksuokite jungtį uždėdami fiksavimo blokus (T15697, B1983385).
    • Taip pat sumontuokite įžeminimo kabelį (L0709) prie jungties tvirtinimo varžto.

  • Prijunkite jungtis prie GAT-61 valdiklio.
    • 26-pin juostelės kabelis → lizdas X104
    • Įžeminimo kabelis → lizdas X150

Įdiekite dangtelį

  • Uždėkite korpuso dangtelį ir paspauskite ant korpuso dangtelio iš viršaus ir iš šono, kol išgirsite spragtelėjimą.
  • Įdiekite 3x tvirtinimo varžtus “Gate-6” gale.
  • Priklijuokite Type plokštę (T19277) “Gate-6” gale ir greitajame vadove (O8406-X).

Patikrinkite funkciją

  • Patikrinkite darbo valandos per sąsaja pagal greito vadovo procedūrą.
  • Uždėkite kabelio dangtelį ir paspauskite žemyn, kol išgirsite spragtelėjimą.
