mērķis

Kontroliera nomaiņa GAT-61 (A 16)

kvalifikācija

Elektriķi

Materiāls

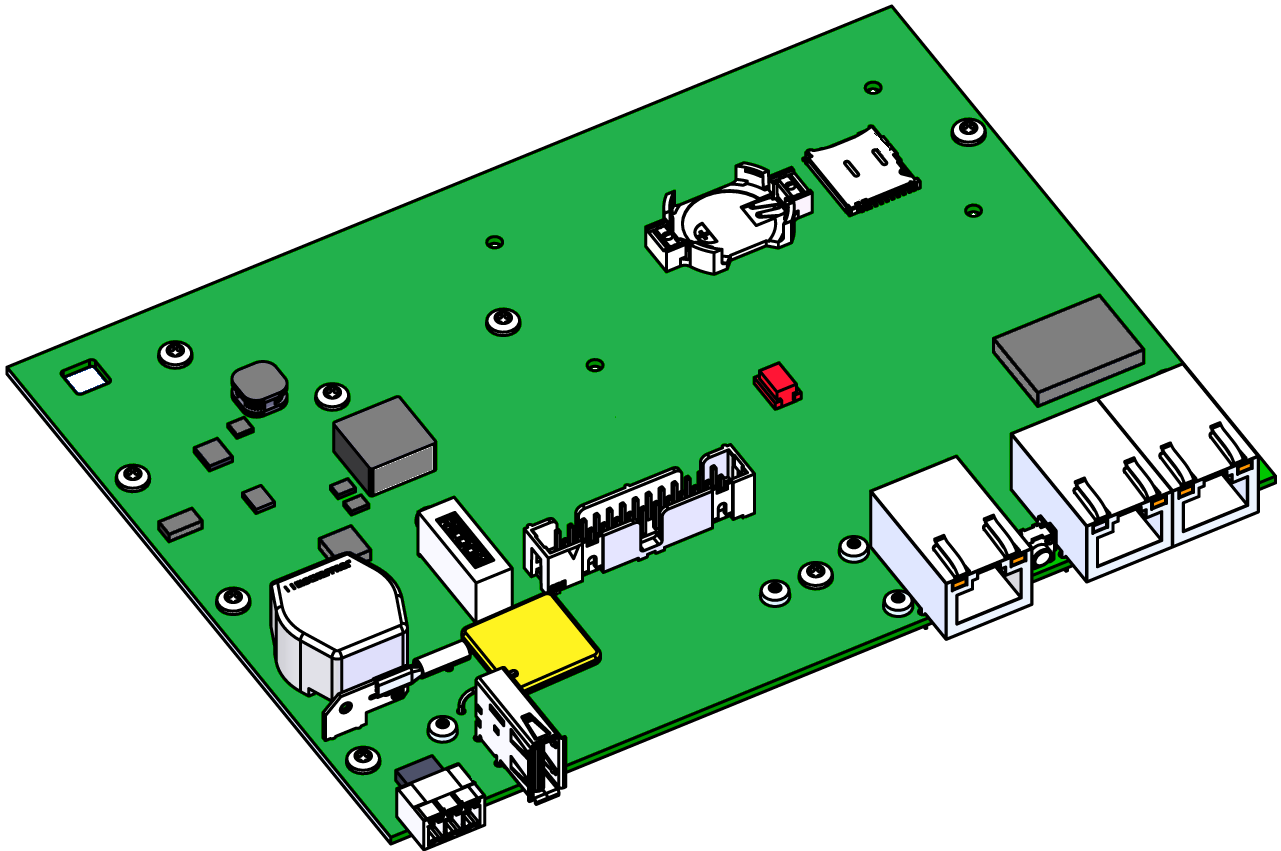

Pos.ApzīmējumsPriekšmetiT28796
01

kontrole GAT-61

T287961

Nepieciešamais materiāls

  • Torx skrūvgriezis size 10

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

PIEZĪME!

Tīkla Iestatījumi tiek saglabāti GAT-61 kontrolierīcē un tādēļ tiek zaudēti, kad tie tiek aizstāti.

Noņemt vāku

  • Kabeļa pārsegs
    • Nospiediet stiprinājuma plāksnītes un paceliet kabeļa pārsegu uz augšu (attēls → 1.).
  • Gate-6 savienojumu atvienošana
    • Atvienojiet visus Gate-6 vadības kabeļus un barošanas avotu.
  • Korpusa vāks
    • Noņemiet stiprinājuma skrūves (11x) Gate-6 aizmugurē (attēls → 2)
    • Nospiediet korpusa vāku kopā uz sāniem, līdz atskan klikšķis (attēls → 3). Pēc tam noņemiet vāciņu.

Rezerves daļas nomaiņa

  • Atvienojiet kontaktdakšu savienojumus uz GAT-61 kontrollera
    • 26-pin lentes kabelis → slots X104
    • Zemējuma kabelis → X150 slots
    • Antenas kabelis (apakšējais) → X125 slots

  • Noņemiet GAT-61 vadīklu
    • Noņemiet GAT-61 vadības ierīci, ieskaitot radiatoru no korpusa
    • Vienlaikus to darot, nospiediet korpusu, lai atbrīvotu montāžas siksnas.

  • Noņemiet GAT-61 kontrolieris montāžas skrūves (10x).

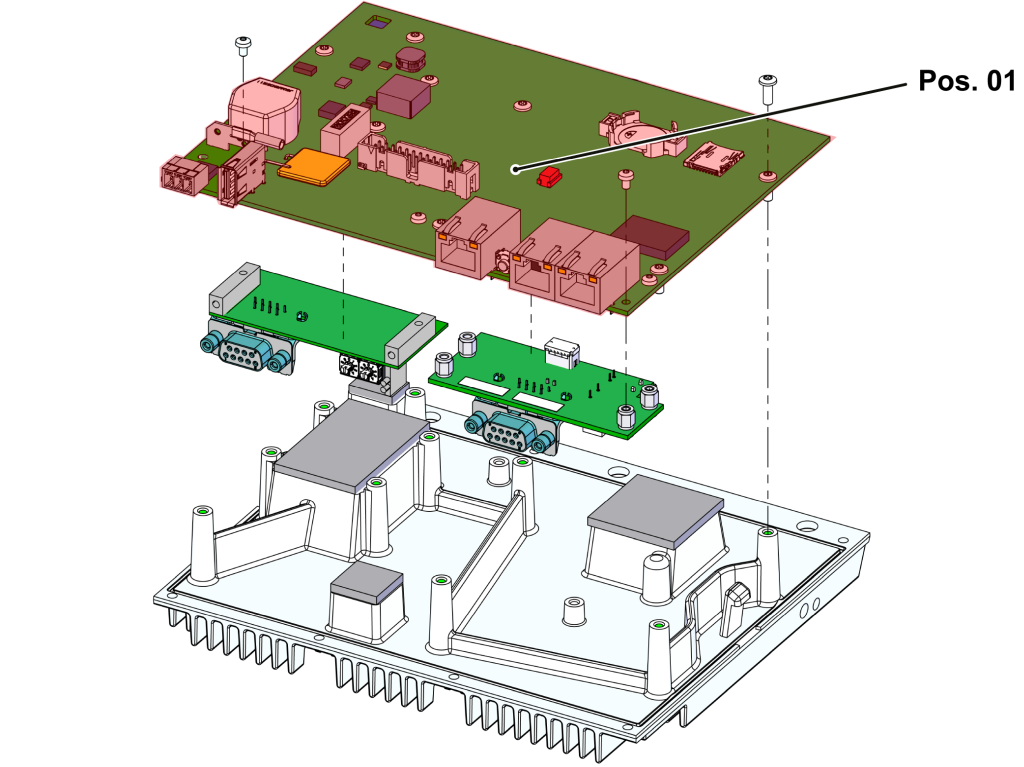

  • Nomainiet GAT-61 kontrolieri Pos. 01). Pārsūtiet papildu dēlus (ja tādi ir pieejami) uz jauno GAT-61 kontrolieri.

  • Izmantot GAT-61 kontrolieri
    • Novietojiet GAT-61 vadību atpakaļ uz radiatora un nostipriniet montāžas skrūves (10x).
    • Ievietojiet GAT-61 kontrolieri, ieskaitot radiatoru, korpusā.
    • Pārliecinieties, vai radiators ir bloķēts abās pusēs.
  • Spraudņu savienojumu atjaunošana
    • 26-pin lentes kabelis → slots X104
    • Zemējuma kabelis → X150 slots
    • Antenas kabelis (apakšējais) → X125 slots

Uzstādiet vāku

  • Uzlieciet korpusa vāku un nospiediet uz korpusa vāka no augšas un no sāniem, līdz dzirdat klikšķi.
  • Uzstādiet 3x montāžas skrūves aizmugurē Gate-6.
  • Stick Type plāksni (T19277) aizmugurē Gate-6 un īsajā rokasgrāmatā (O8406-X).

Pārbaudes funkcija

  • Pārbaudiet saziņu, izmantojot saskarne, saskaņā ar ātrās rokasgrāmatas procedūru.
  • Uzlieciet kabeļa vāciņu un nospiediet uz leju, līdz atskan klikšķis.
