mērķis

  • T28921: Plakanās bankas kabeļu nomaiņa DIGITAL
  • T29231: Interfeisa jaunināšana DIGITAL

kvalifikācija

Elektriķi

Materiāls

Pos.Apzīmējums
Priekšmeti
T28921T29231
01

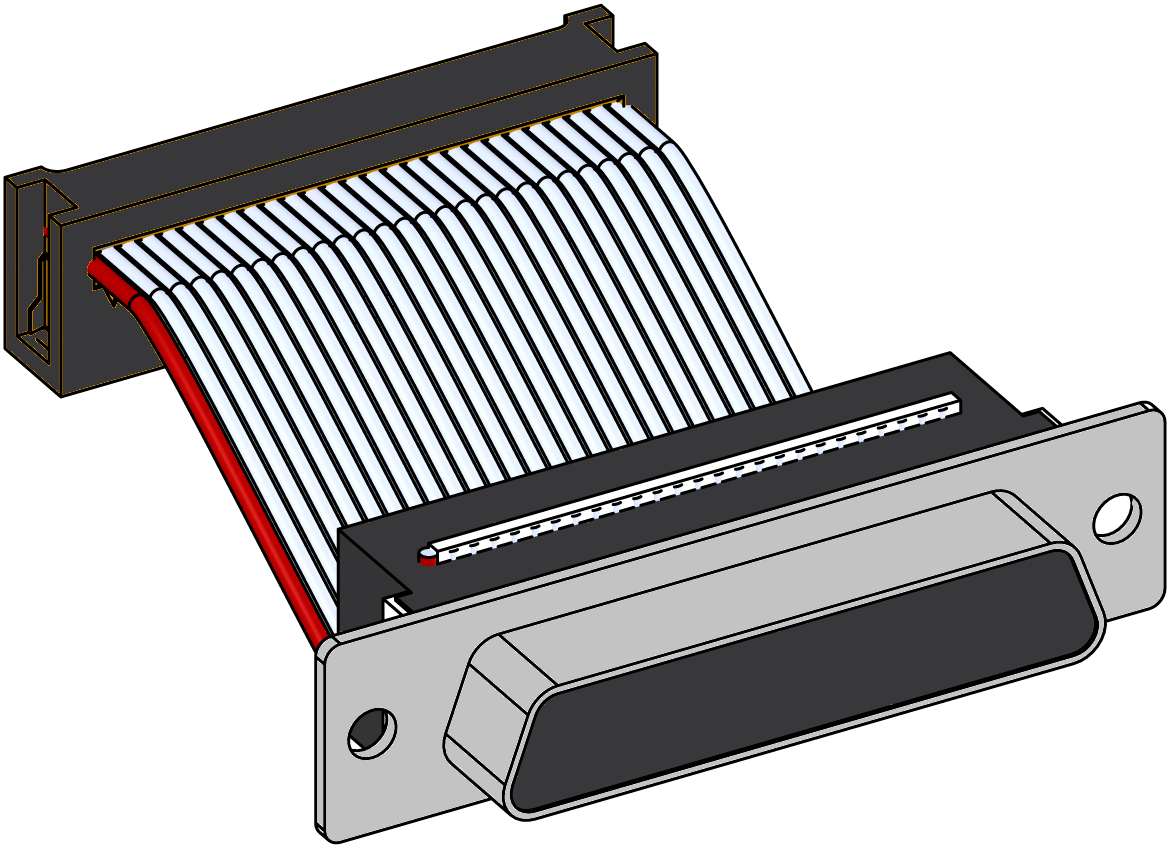

Lentes kabelis 26-pol., Sub-D

T2892111
02

bloķēšanas bloks M3

T15697-2
03

skrūve M3x8-Torx

B1983385-2
04

stieple GNYE

L0709-1
05fatu plāksnīteT19277-2

Nepieciešamais materiāls

  • Torx skrūvgriezis size 10

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

Noņemt vākus

  • Kabeļa pārsegs
    • Nospiediet stiprinājuma plāksnītes un paceliet kabeļa pārsegu uz augšu (attēls → 1.).
  • Gate-6 savienojumu atvienošana
    • Atvienojiet visus Gate-6 vadības kabeļus un barošanas avotu.
  • Korpusa vāks
    • Noņemiet stiprinājuma skrūves (3x) Gate-6 aizmugurē (attēls → 2)
    • Nospiediet korpusa vāku kopā uz sāniem, līdz atskan klikšķis (attēls → 3). Pēc tam noņemiet vāciņu.

Komponenta aizstāšana vai aizstāšana

  • Noņemiet neredzīgo aizbāzni no “ZD” atveres. Tas vairs nav vajadzīgs.
  • Ievietojiet 26-pin lentes kabeli ar savienotāja spraudni no ārpuses atverē (T28921).
  • Nostipriniet savienotāju, ievietojot bloķēšanas blokus (T15697, B1983385).
    • Arī uzstādiet zemējuma kabeli (L0709) uz savienotāja montāžas skrūvi.

  • Savienojiet savienotājus ar GAT-61 kontrolieri.
    • 26-pin lentes kabelis → slots X104
    • Zemējuma kabelis → slots X150

Uzstādiet vāku

  • Uzlieciet korpusa vāku un nospiediet uz korpusa vāka no augšas un no sāniem, līdz dzirdat klikšķi.
  • Uzstādiet 3x montāžas skrūves aizmugurē Gate-6.
  • Stick Type plāksni (T19277) aizmugurē Gate-6 un īsajā rokasgrāmatā (O8406-X).

Pārbaudes funkcija

  • Pārbaudiet saziņu, izmantojot saskarne, saskaņā ar ātrās rokasgrāmatas procedūru.
  • Uzlieciet kabeļa vāciņu un nospiediet uz leju, līdz atskan klikšķis.
