doel

De controller vervangen GAT-61 (A 16)

kwalificatie

Elektriciens

Materiaal

Pos.AanduidingArtikelT28796
01

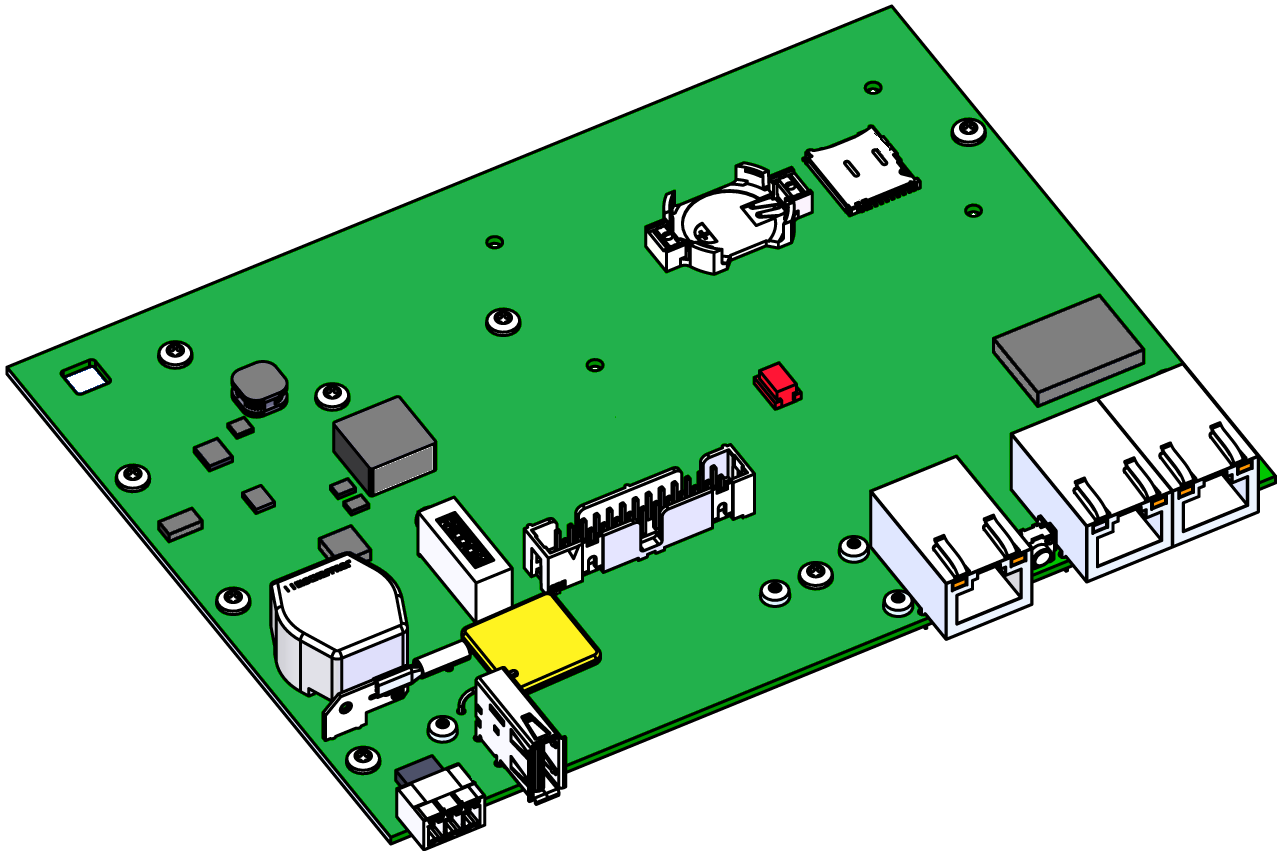

controle GAT-61

T287961

Benodigd materiaal

  • Torx schroevendraaier size 10

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

OPMERKING!

De netwerkinstellingen worden opgeslagen op de GAT-61-controller en gaan daarom verloren wanneer ze worden vervangen.

Verwijder de behuizing

  • Kabelafdekking
    • Houd de bevestigingslipjes ingedrukt en til de kabelafdekking omhoog (fig. → 1).
  • Aansluitingen op de Gate-6 losmaken
    • Koppel alle besturingskabels en de voeding van de Gate-6 los.
  • Behuizingsdeksel
    • Verwijder de bevestigingsschroeven (11x) aan de achterkant van de Gate-6 (fig. → 2)
    • Druk de behuizingsdeksel zijdelings samen tot u een klik hoort (fig. → 3). Verwijder vervolgens het deksel.

Reserveonderdeel vervangen

  • Koppel de stekkeraansluitingen op de GAT-61-controller los
    • 26-polige lintkabel → sleuf X104
    • Aardingskabel → X150-sleuf
    • Antennekabel (onderkant) → X125-slot

  • Verwijder de GAT-61-bediening
    • Verwijder de GAT-61-bediening inclusief het koellichaam uit de behuizing
    • Duw daarbij de Behuizing uit elkaar om de bevestigingsriemen los te maken.

  • Verwijder de bevestigingsschroeven van de GAT-61-controller (10x).

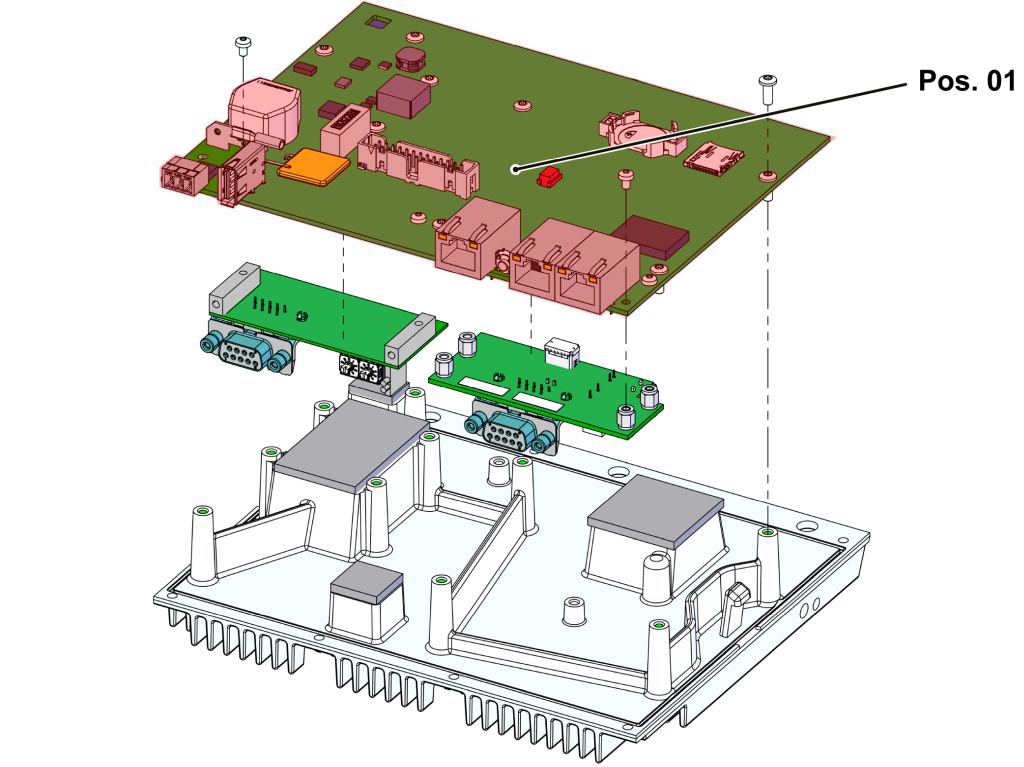

  • Vervang de GAT-61-controller (Pos. 01). Breng extra kaarten (indien beschikbaar) over naar de nieuwe GAT-61-controller.

  • Gebruik de GAT-61-controller
    • Plaats de GAT-61-bediening terug op het koellichaam en bevestig de bevestigingsschroeven (10x).
    • Plaats de GAT-61-controller, inclusief het koellichaam, in de behuizing.
    • Zorg ervoor dat het koellichaam aan beide zijden op zijn plaats is vergrendeld.
  • Stekkerverbindingen herstellen
    • 26-polige lintkabel → sleuf X104
    • Aardingskabel → X150-sleuf
    • Antennekabel (onderkant) → X125-slot

De behuizing installeren

  • Plaats het deksel van de behuizing en druk van boven en van opzij op het deksel van de behuizing totdat u een klik hoort.
  • Monteer 3x bevestigingsschroeven aan de achterkant van de Gate-6.
  • Plak het typeplaatje (T19277) op de achterkant van de Gate-6 en in de beknopte handleiding (O8406-X).

Controleer de functie

  • Controleer de communicatie via de interface volgens de procedure in de beknopte handleiding.
  • Plaats de kabelafdekking en druk deze naar beneden totdat u een klik hoort.
