doel

De antenne vervangen

kwalificatie

Elektriciens

Materiaal

Pos.AanduidingArtikelTellen

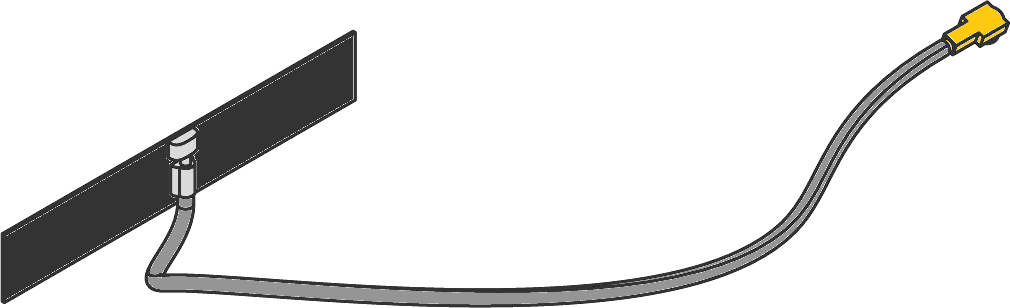

01Dual-band Wi-Fi 2,4/5,8 GHz-antenneT289191

Benodigd materiaal

  • Torx schroevendraaier size 10

pocedure

LET OP!

Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:

Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.

Verwijder de behuizing

  • Kabelafdekking
    • Houd de bevestigingslipjes ingedrukt en til de kabelafdekking omhoog (fig. → 1).
  • Aansluitingen op de Gate-6 losmaken
    • Koppel alle besturingskabels en de voeding van de Gate-6 los.
  • Behuizingsdeksel
    • Verwijder de bevestigingsschroeven (11x) aan de achterkant van de Gate-6 (fig. → 2)
    • Druk de behuizingsdeksel zijdelings samen tot u een klik hoort (fig. → 3). Verwijder vervolgens het deksel.

Reserveonderdeel vervangen

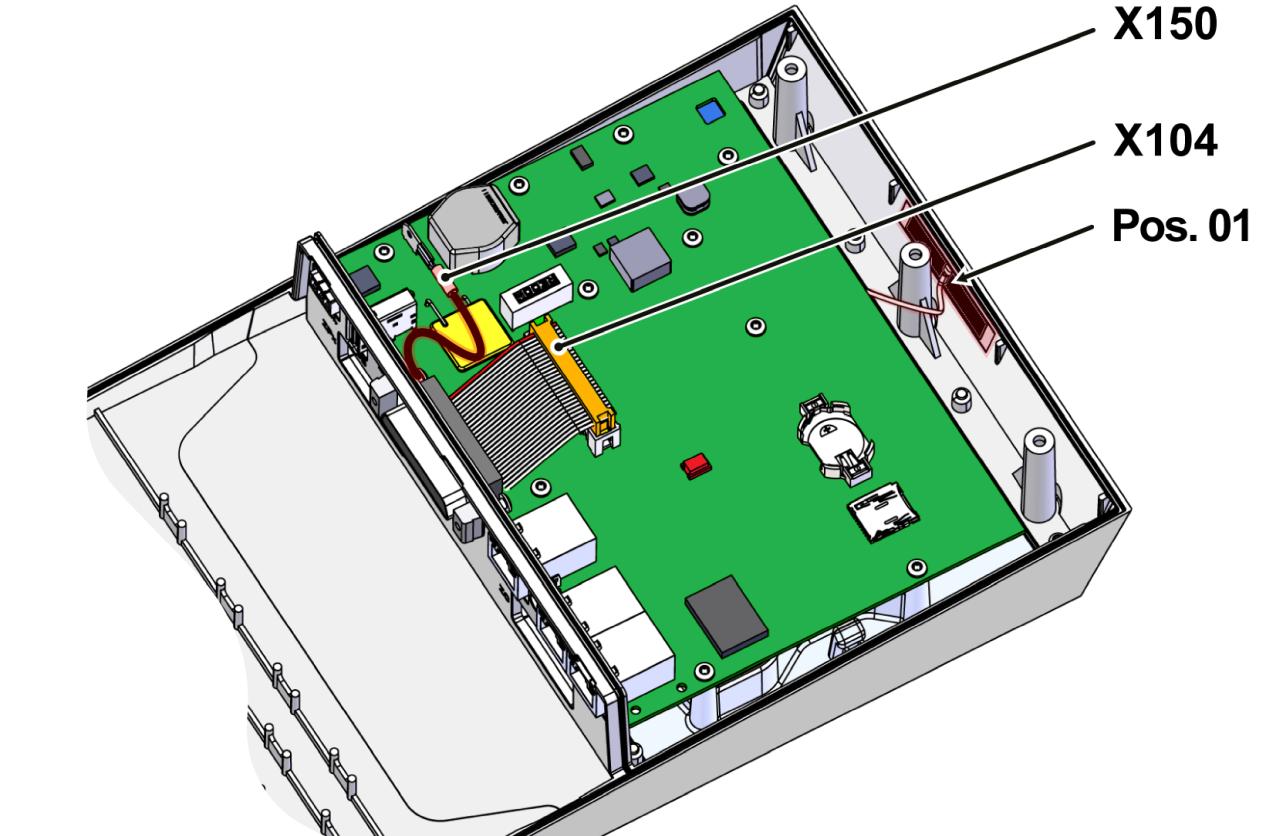

  • Verwijder de bijgevoegde antenne uit de behuizing (Pos. 01).
  • Lijmresten van het oppervlak verwijderen en grondig reinigen
  • Koppel de stekkeraansluitingen op de GAT-61-controller los (X150, X104).

  • Verwijder de GAT-61-bediening
    • Verwijder de GAT-61-bediening inclusief het koellichaam uit de behuizing
    • Duw daarbij de Behuizing uit elkaar om de bevestigingsriemen los te maken.

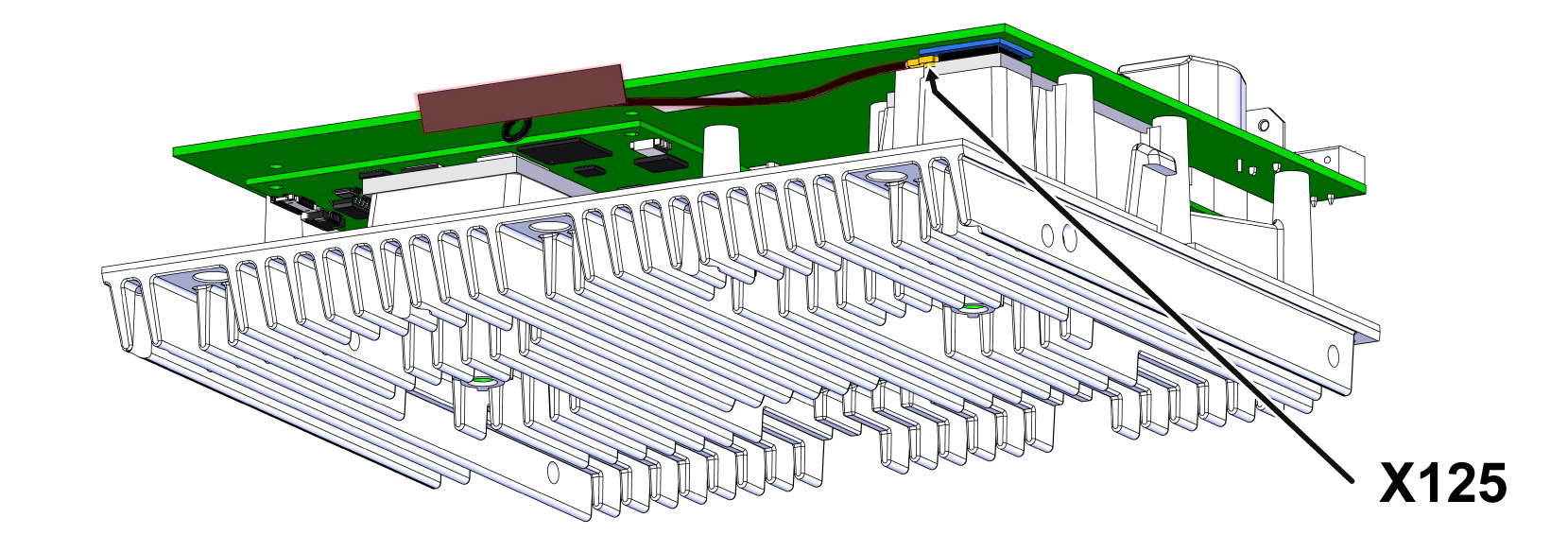

  • Verwijder de antennekabel van de GAT-61-controller en sluit de nieuwe antennekabel aan (X125).

  • Plaats de GAT-61-controller, inclusief het koellichaam, terug in de behuizing.
    • Zorg ervoor dat het koellichaam aan beide zijden op zijn plaats is vergrendeld.
  • Sluit de connectoren opnieuw aan op de GAT-61-controller (X150, X104).
  • Verwijder de zelfklevende folie van de nieuwe antenne.
  • Lijm de antenne in de daarvoor bestemde uitsparing op de behuizing.

Installeer de behuizing

  • Plaats het deksel van de behuizing en druk van boven en van opzij op het deksel van de behuizing totdat u een klik hoort.
  • Monteer 3x bevestigingsschroeven aan de achterkant van de Gate-6.
  • Plak het typeplaatje (T19277) op de achterkant van de Gate-6 en in de beknopte handleiding (O8406-X).

Controleer de functie

  • Controleer de aansluiting via Bluetooth met de e-Cockpit-app.

  • Controleer de communicatie via de interface volgens de procedure in de beknopte handleiding.
  • Plaats de kabelafdekking en druk deze naar beneden totdat u een klik hoort.
