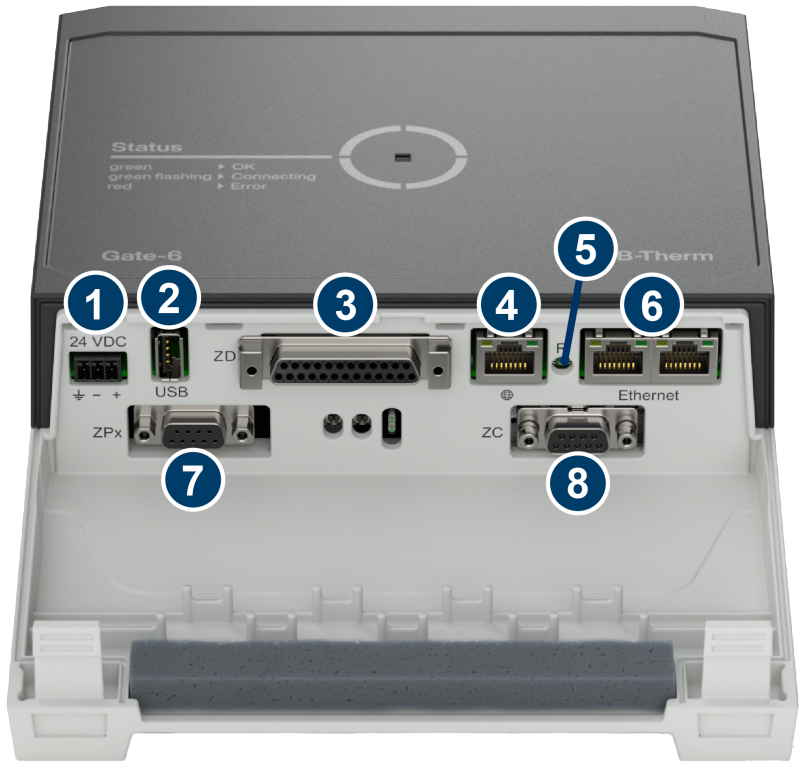

Pos.MarkeringOmschrijving

1

24 VDC

Stroomvoorziening 24 VDC +/ -10% ('+' = 24 VDC; '-' = 0 VDC; '' = functionele aarde voor EMC-doeleinden )

2

USB

Voor servicedoeleinden

USB-A

3

ZD

Seriële 20 mA, RS-232, RS-422/485gegevensinterface → klik hier...

1 25-polige Sub-D-aansluiting

4

Ethernet ext.(Internettoegang)

1 stopcontact RJ-45

5

R

Resetknop voor bedieningsdoeleinden (netwerkinstelling opnieuw instellen)

6

Ethernet

7

ZP

8

ZC

Seriële CAN-Busgegevensinterface CANopenen → klik hier...

1 9-polige Sub-D 9-polig
